FUSION recommande de monter le MS-BT100 en hauteur et aussi loin
que possible de toute structure métallique. Cela permettra d'obtenir une
portée maximale pour le streaming audio via Bluetooth. Tout obstacle
entre le MS-BT100 et votre périphérique de lecture réduira la portée.
* FUSION recommande de relier le MS-BT100 au fil « Amplifier On »
(Marche ampli) à l'arrière de l'unité principale marine pour être
sûr que le MS-BT100 soit désactivé lorsque l'unité principale est
éteinte. Les unités principales FUSION marine offrent également une
protection électrique au MS-BT100 lorsqu'il est connecté de cette
façon. Si le MS-BT100 est directement relié à une alimentation 12 V,
FUSION recommande d'installer un interrupteur et un fusible 2 A entre
l'alimentation et le MS-BT100.
Le MS-BT100 peut être fixé soit au moyen la bande adhésive de support,
soit au moyen d'une vis Parker inoxydable, à tête cylindrique large,
de 3,5 mm (6 gauge).
Veuillez vous assurer que la surface de montage soit plane, propre et
sèche avant d'appliquer la bande adhésive de support. La surface peut
être nettoyée avec un tampon imbibé d'alcool.
Si vous montez l'appareil au moyen d'une vis, assurez-vous que la
surface soit plane et que le serrage de la vis ne déforme pas le boîtier.
instAllAtion
AVeRtissement PouR l'instAllAtion
• Assurez-vous que le câble +12 V du navire soit déconnecté de la
batterie avant d'installer tout équipement
• Étudiez les emplacements des réservoirs de carburant et du câblage
du navire avant de commencer l'installation
• Assurez-vous que tout le câblage soit protégé afin d'éviter
tout dommage
Les connexions du MS-BT100 sont les suivantes :
Description des
connexions du MS-
BT100
fonction Instruction d'installation
Fil de TERRE (-)
Noir
Connexion à
la terre du
MS-BT100
Connectez le fil de terre en
premier. Ce fil doit être relié
à la même prise de terre que
l'unité principale marine. Ce
fil est habituellement noir.
Fil d'ALIMENTATION
+12 V Rouge
Alimentation
électrique du
MS-BT100
Connectez au fil « Amplifier
On » (Marche ampli) à
l'arrière de votre unité
principale marine. Ce fil est
habituellement bleu.*
Prise RCA blanche Canal audio
gauche
Connectez à la prise RCA
Aux In (Entrée auxiliaire)
blanche de votre unité
principale marine
Prise RCA rouge Canal audio
droit
Connectez à la prise RCA
Aux In (Entrée auxiliaire)
rouge de votre unité
principale marine

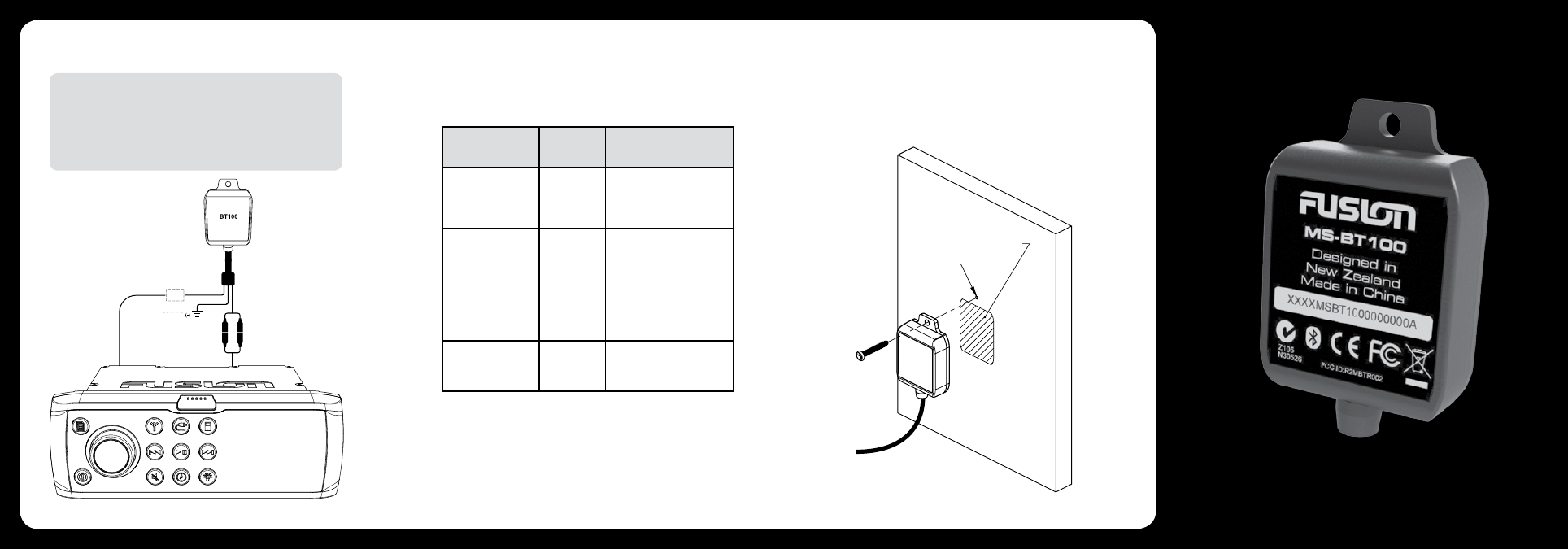

PERCEZ UN AVANT-TROU
AUTRE SOLUTION DE MONTAGE:
ENLEVEZ LA BANDE PROTECTRICE
DE LA BANDE ADHÉSIVE ET
COLLEZ L’APPAREIL À LA CLOISON
RACCORDEZ LES FILS
ENSEMBLE
UNITÉ PRINCIPALE MARINE
MARCHE AMPLI (+12 V)
ALIMENTATION
(+12 V)
TERRE
RCA (ROUGE) RCA (BLANC)
ENTRÉE AUX (ROUGE) ENTRÉE AUX (BLANC)
