DESCRIPTION DES COMMANDES
Niveau du subwoofer (Sub Level)
Ceci permet d'équilibrer le niveau du subwoofer avec celui des enceintes.
Filtre passe-bas (LPF)
Le MS-AB206 dispose d'un filtre passe-bas à la fois fixe et variable. Lorsque le
MS-AB206 est associé aux enceintes FUSION MS-BX3020, désactivez le filtre passe-
bas. Lorsque vous utilisez d'autres enceintes FUSION, activez le filtre passe-bas et
réglez la fréquence (de 25 Hz à 200 Hz).
Mise sous tension automatique (Auto On) (Lorsqu'un fil de mise sous tension à
distance n'est pas disponible)
Utilisez ce commutateur pour activer la fonction « Auto On » du MS-AB206.
L'appareil se mettra sous tension automatiquement lorsqu'un signal audio sera détecté
et se mettra hors tension si aucun signal audio n'est détecté pendant 90 seconds.
CÂBLAGE
• Assurez-vous d'utiliser le câble combiné fourni.
• Faites passer les câbles positif et négatif ensemble.
• Connectez-vous au réseau d'alimentation 12 V du navire en un point tel qu'un panneau de distribution
dans lequel les bornes positive et négative ou les barres bus sont disposées à proximité les unes des
autres.
• Branchez le câble négatif (noir) à la borne négative du réseau d'alimentation 12 V du navire en vous
assurant que ce soit le premier câble connecté
• Branchez le câble positif (rouge) à la borne positive du réseau d'alimentation 12 V du navire. Un fusible
ou un disjoncteur doit être installé sur le câble positif, le plus près possible de son raccordement à la
source 12 V du navire.
• Utilisez soit le fusible en ligne fourni soit un fusible ou disjoncteur de même calibre monté sur un
panneau de distribution.
• Si les câbles fournis ne sont pas assez longs, rallongez-les avec du câble de même section.
• Lorsque les câbles doivent cheminer sur une longue distance, faites appel à un installateur
d'électronique marine qualifié.
• Connectez le fil de mise sous tension à distance (bleu) au fil de mise sous tension à distance ou au fil
d'alimentation de l'antenne de l'unité principale. Si ceux-ci ne sont pas disponibles, sélectionnez la
fonction « Auto On » sur le MS-AB206.
• Branchez les câbles RCA aux bornes de pré-sortie à gamme de fréquences complète de l'unité source.
Assurez-vous que les câbles RCA soient acheminés en évitant les câbles d'alimentation et de masse,
ainsi que les moteurs électriques, etc. qui pourraient provoquer des parasites indésirables.
• Connectez les enceintes de cabine marine aux sorties correspondantes. Respectez les polarités.
• Vérifiez toutes les connexions.
• Branchez alors la prise du câble combiné d'alimentation, de terre et de mise sous tension à distance au
MS-AB206.
4 5

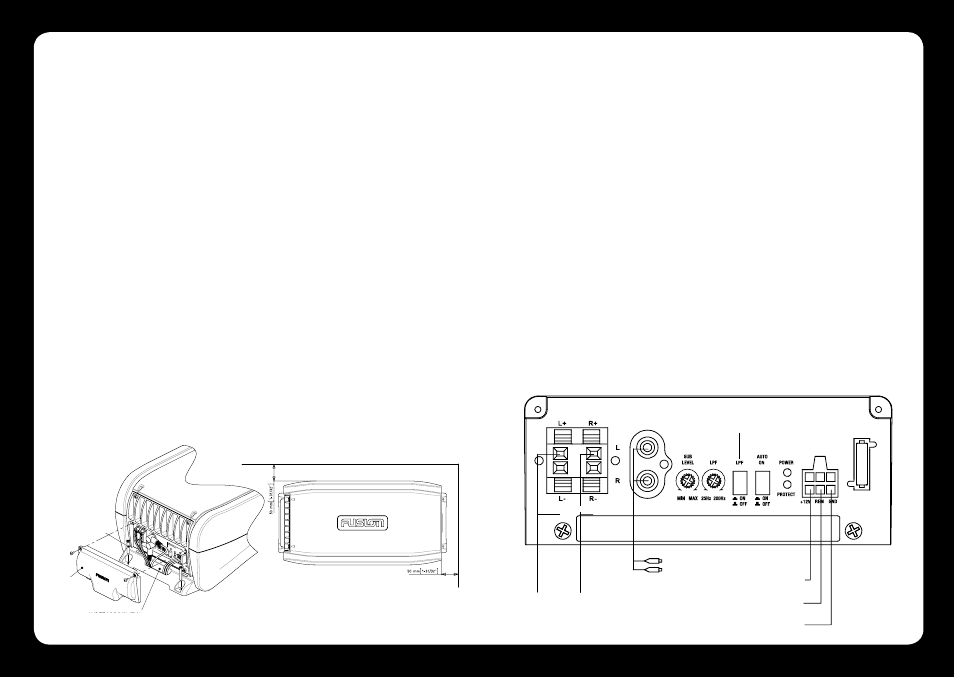

INSTALLATION
Assurez-vous que le subwoofer actif marine soit solidement fixé.
Vérifiez avant de percer ou de découper des trous.
NE TRAVAILLEZ PAS à proximité de réservoirs ou de conduites de carburant, de conduites
de fluide hydraulique ou de câbles électriques.
NE MONTEZ PAS le subwoofer actif marine de manière à pincer ou endommager les fils.
Assurez-vous que tout soit solidement connecté avant de raccorder le fil +12 V. Assurez-
vous que le fil +12 V soit protégé par un fusible placé le plus près possible de la batterie.
Utilisez TOUJOURS un fusible d'un calibre recommandé.
Le subwoofer FUSION MS-AB206 est spécialement conçu pour des performances
optimales lorsqu'il installé dans une configuration à deux plans (mur et sol) ou à trois
plans (deux murs et sol). L'installation dans une niche (ou un casier de rangement),
derrière une grille de protection, est également possible.
ALIMENTATION
Bornes positive et
négative des canaux
gauche et droit des
enceintes.
Entrée RCA
Câble 12 V négatif (noir)
Fil de mise sous tension
à distance (bleu)
Câble 12 V positif (rouge)
SORTIE ENCEINTES
POUR LES ENCEINTES MS-BX3020,
DÉSACTIVEZ LE FILTRE PASSE-BAS (LPF OFF)
ENTRÉE
FUSIBLE
15 A
4 VIS DE FIXATION
COUVERCLE
ENTRÉE DES CÂBLES
CLOISON
CL
OISON
