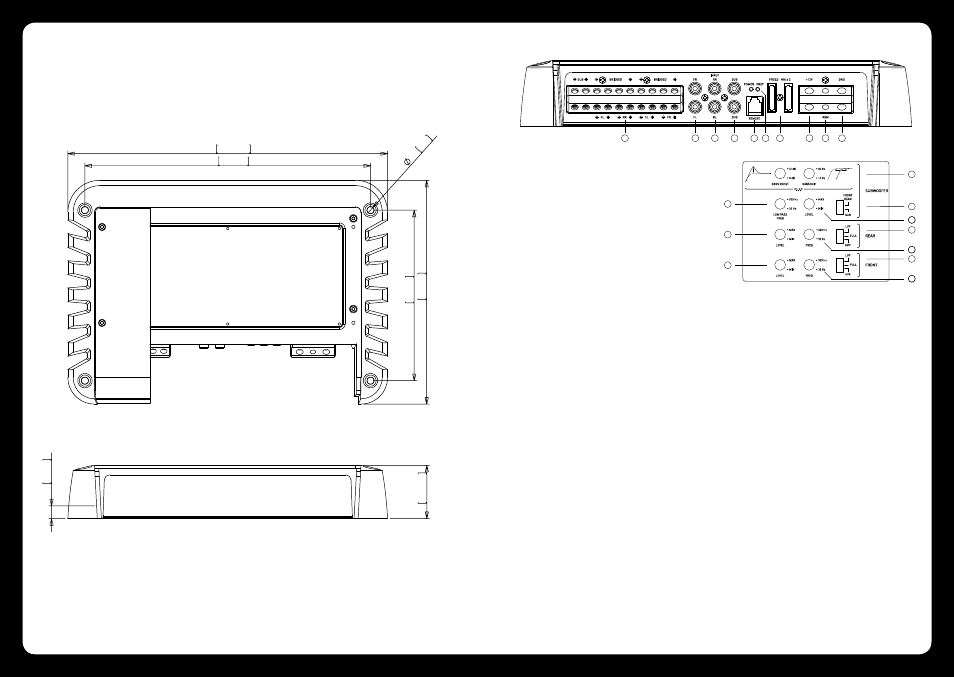

DIMENSIONS DE L'AMPLIFICATEUR
Toutes les dimensions sont indiquées en millimètres (mm), sauf mention contraire
DESCRIPTION DES COMMANDES
1 2 3 4 5 6 7 8 9 10
11
12
13
20
18
16 16
19
17
15
14
1. SORTIE HAUT-PARLEURS :
Connectez vos haut-parleurs à ces bornes.
2. ENTRÉES RCA AVANT :
Reliez ces connecteurs RCA à un appareil de lecture équipé de
connecteurs de sortie de bas niveau avant.
3. ENTRÉES RCA ARRIÈRE :
Reliez ces connecteurs RCA à un appareil de lecture équipé de
connecteurs de sortie de bas niveau arrière.
4. ENTRÉE RCA POUR SUBWOOFER :
Reliez ces connecteurs RCA à un appareil de lecture équipé de
connecteurs de sortie de bas niveau pour subwoofer.
5. CONNECTEUR DE LA COMMANDE À DISTANCE DU NIVEAU DU
SUBWOOFER
Connectez le contrôleur à distance de niveau (fourni) à cette
entrée.
6. VOYANTS D'ALIMENTATION ET D'ÉTAT :
Ces voyants s'allument en vert si l'amplificateur est
correctement alimenté et en rouge en cas de défaut.
7. FUSIBLES :
Assurez-vous que le bon type de fusible est installé. Pour le
MS-DA51600 : 2 fusibles 40 A.
8. CONNECTEUR +12 V :
Connectez directement cette entrée à la borne positive (+)
de la batterie du navire, à l'aide d'un câble d'alimentation
de 5,19 mm équipé d'un fusible ou d'un disjoncteur monté
en série au niveau de la batterie. REMARQUE : ce câble doit
être branché à l'amplificateur après tous les autres câbles.
Le non-respect de cette précaution pourrait endommager
l'amplificateur.
9. CONNECTEUR DE MISE SOUS TENSION À DISTANCE
Ce connecteur permet de mettre l'amplificateur sous et hors
tension. L'entrée de mise sous tension à distance nécessite
un courant positif (+12 V) commuté afin de pouvoir allumer
l'amplificateur. Ce courant peut généralement être prélevé à
l'arrière de l'unité de lecture sous la forme d'une sortie pour
télécommande.
10. CONNECTEUR DE TERRE :
Connectez directement cette entrée au dispositif de mise à la
terre du navire à l'aide d'un câble d'alimentation de 5,19 mm.
REMARQUE : au cours de l'installation, ce câble doit être branché
à l'amplificateur avant tous les autres câbles.
11. FRÉQUENCE DE COUPURE DU FILTRE PASSE-BAS DU SUBWOOFER :
Cette commande permet de régler la fréquence de coupure
du filtre passe-bas du canal du subwoofer, de 32 Hz à 320 Hz.
12. NIVEAU ARRIÈRE :
Cette commande permet de régler le niveau du signal
d'entrée arrière. Utilisez cette commande pour adapter le
niveau de l'appareil de lecture à l'amplificateur. Pour définir
correctement cette valeur, réglez le niveau de l'amplificateur
sur MIN et l'appareil de lecture aux 3/4 de son volume, les
réglages BASS et TREBLE étant réglés sur zéro. Tournez
ensuite lentement la commande du niveau vers sa valeur MAX.
REMARQUE : si le son présente des distorsions, baissez la valeur
de cette commande.
13. NIVEAU AVANT :
Cette commande permet de régler le niveau du signal
d'entrée avant. Utilisez cette commande pour adapter le
niveau de l'appareil de lecture à l'amplificateur. Pour définir
correctement cette valeur, réglez le niveau de l'amplificateur
sur MIN et l'appareil de lecture aux 3/4 de son volume, les
réglages BASS et TREBLE étant réglés sur zéro. Tournez
ensuite lentement la commande du niveau vers sa valeur MAX.
REMARQUE : si le son présente des distorsions, baissez la valeur
de cette commande.
14. FUSION LOW FREQUENCY CONTROL :
La commande FUSION Low Frequency Control (FLFC) est
une interface de commande à double étage. La combinaison
d'un filtre subsonique et d'une commande d'amplification des
basses permet un réglage précis du signal audio de votre (vos)
subwoofer(s). Le filtre subsonique est essentiellement un filtre
passe-haut qui bloque les signaux dans la plage de fréquences
10 Hz à 80 Hz. Ce signal ne comprend généralement pas
d'informations musicales et sa suppression améliore le
contrôle du subwoofer. L'amplification des basses est une
commande variable qui permet d'augmenter le niveau de
gain du signal 45 Hz de 0 à +12 dB. Modifiez ces réglages avec
précaution.
15. SOURCE AUDIO DU SUBWOOFER :
Ce commutateur sélectionne la source audio du canal du
subwoofer. Le signal audio peut provenir des connecteurs
d'entrée RCA SUB ou des connecteurs RCA avant et arrière.
16. NIVEAU DU SUBWOOFER :
Cette commande permet de régler le niveau du signal d'entrée
du subwoofer. Utilisez cette commande pour adapter le
niveau de l'appareil de lecture à l'amplificateur. Pour définir
correctement cette valeur, réglez le niveau de l'amplificateur
sur MIN et l'appareil de lecture aux 3/4 de son volume, les
réglages BASS et TREBLE étant réglés sur zéro. Tournez
ensuite lentement la commande du niveau vers sa valeur MAX.
REMARQUE : si le son présente des distorsions, baissez la valeur
de cette commande.
17. FRÉQUENCE DE COUPURE DU FILTRE ARRIÈRE :
Cette commande permet de régler la fréquence de coupure
du filtre arrière, de 32 Hz à 320 Hz. REMARQUE : un réglage
incorrect pourrait endommager les haut-parleurs.
18. SÉLECTION DU FILTRE ARRIÈRE :
Ce commutateur permet de sélectionner le type de filtre
utilisé pour le signal audio arrière. Vous pouvez sélectionner
LPF (passe-bas), HPF (passe-haut) ou FULL (large bande). Le
filtre passe-bas est conçu pour filtrer toutes les fréquences
du médium à l'aigu que seuls des haut-parleurs à large
bande doivent reproduire. Le filtre passe-haut est conçu pour
filtrer toutes les fréquences graves que seuls des subwoofers
doivent reproduire. La position Full Range ne filtre aucune
fréquence.
19. SÉLECTION DU FILTRE AVANT :
Ce commutateur permet de sélectionner le type de filtre
utilisé pour le signal audio avant. Vous pouvez sélectionner
LPF (passe-bas), HPF (passe-haut) ou FULL (large bande). Le
filtre passe-bas est conçu pour filtrer toutes les fréquences du
médium à l'aigu que seuls des haut-parleurs à large bande
doivent reproduire. Le filtre passe-haut est conçu pour filtrer
toutes les fréquences graves que seuls des subwoofers doivent
reproduire. La position FULL ne filtre aucune fréquence.
20. FRÉQUENCE DE COUPURE DU FILTRE AVANT :
Cette commande permet de régler la fréquence de coupure du
filtre avant, de 32 Hz à 320 Hz. REMARQUE : un réglage incorrect
pourrait endommager les haut-parleurs.
300 11-13/16"
268 10-9/16"
210
8-9/32"
160
6-5/16"
6.5
1/4"
50
1-31/32"
12
15/32"
