Description des commandes
004
COMMANDES
005
COMMANDES
L R
BRIDGE MODE
FUSE FUSE
FRONT
REAR
FE-504
13 15 11 12
FUSE FUSE
FRONT
REAR
L R
MONO
14
20 HZ 55 HZ 8 V 0.3 V 0 DB +18 DB 40 HZ 600 HZ 40 HZ 160 HZ
LP
REM +12V GND
HP LEVEL SUBSONIC
20 HZ 55 HZ 8 V 0.3 V 0 DB +18 DB 40 HZ 600 HZ 40 HZ 160 HZ
LP HP LEVEL SUBSONIC BASS BOOST
BASS BOOST
OFF LP HP
REAR X-OVER SELECTOR
FRONT X-OVER
SELECTOR
OFF LP HP
INPUT
FRONT
INPUT
REAR OUTPUT
L L L
R R R
PWR
PRT
10 9 8 7 6 5 4 3 2 1
4 CHANNEL • FULLY REGULTED 2 OHM STABLE • Bridgeable MOSFET Amplifier
FM-504
FM-504

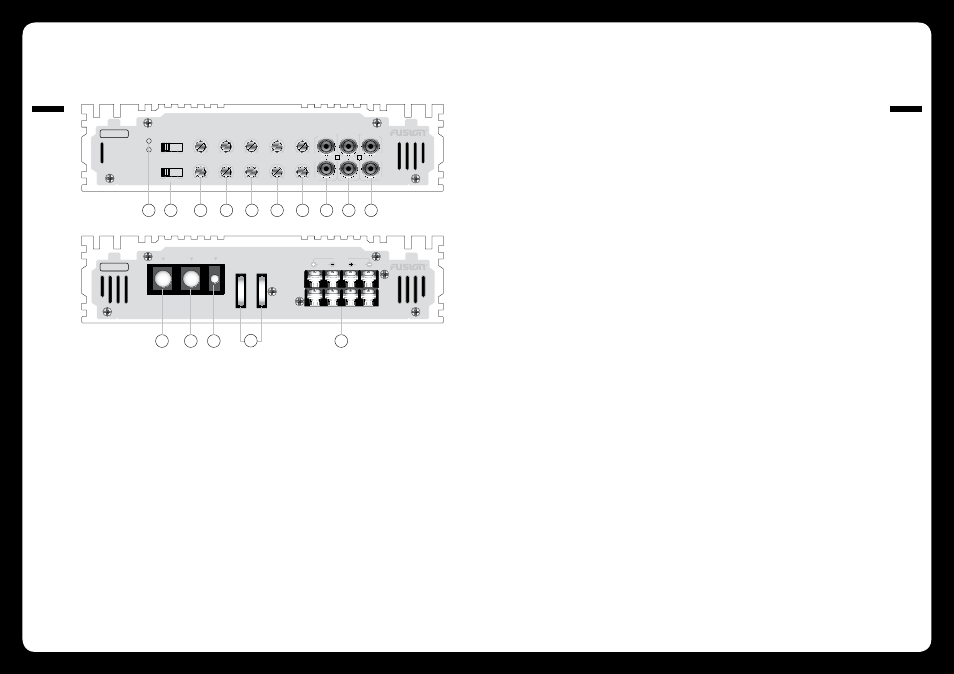

1 Voyants lumineux d'alimentation et d'état :
Ces voyants indiquent si l'amplificateur est correctement alimenté et s'il présente des
défauts.
2 Sélecteur de filtre de fréquences :
Ce commutateur permet de définir le mode de fonctionnement. Les 3 positions disponibles
sont OFF, LP et HP (désactivé, passe-bas et passe-haut). Voir les points 3 et 4 ci-dessous.
3 Filtre passe-bas :
Placez le sélecteur de filtre de fréquence 2 sur LP lorsqu'un caisson de basses est
connecté. Assurez-vous que la fréquence de coupure est réglée sur 100 Hz ou moins.
Cette fonctionnalité est conçue pour filtrer les moyennes et hautes fréquences que seuls
des haut-parleurs large bande peuvent reproduire. REMARQUE : le non-respect de cette
précaution pourrait endommager les haut-parleurs.
4 Filtre passe-haut :
Placez le sélecteur de filtre de fréquence 2 sur HP et réglez cette commande sur 65 Hz ou
plus, lorsque vous utilisez des haut-parleurs dont les dimensions sont inférieures à
6 x 6". Cette fonctionnalité est conçue pour filtrer toutes les basses fréquences que seuls
les caissons de basses peuvent reproduire REMARQUE : le non-respect de cette précau-
tion pourrait endommager les haut-parleurs.
5 Amplification des basses :
Cette commande réglable permet d'accroître l'amplification du gain des basses 45 Hz
de 0 à +18 dB. Réglez-la selon vos préférences.
6 Filtre subsonique :
Cette commande réglable permet de filtrer toutes les fréquences infrabasses inférieures
au réglage défini à 18 dB/octave.
7 Niveau :
Cette commande permet de régler le niveau du signal d'entrée. Utilisez-la pour adapter
l'équipement de lecture à l'amplificateur. Pour définir correctement cette valeur, réglez
le niveau de l'amplificateur sur MIN et l'équipement de lecture aux 3/4 de son volume, les
réglages BASS et TREBLE étant réglés sur zéro. Tournez ensuite lentement la commande
du niveau de l'amplificateur vers sa valeur MAX. REMARQUE : si le son présente des distor-
sions, diminuez la valeur de cette commande.
8 Entrée RCA avant :
Reliez ces connecteurs RCA à la sortie LOW LEVEL avant de l'équipement de lecture.
9 Entrée RCA arrière :
Reliez ces connecteurs RCA à la sortie LOW LEVEL arrière de l'équipement de lecture.
10 Sortie RCA :
Reliez les connecteurs de cette sortie RCA à un amplificateur secondaire. Cette sortie est
une connexion SUMMED OUTPUT dérivée des connecteurs d'entrée RCA avant et arrière.
11 Connecteur de terre :
Reliez directement cette prise à une prise de terre adaptée, à l'aide d'un câble d'alimen-
tation 5,19 mm. REMARQUE : ce câble doit être branché à l'amplificateur avant tout autre
câble. Le non-respect de cette précaution pourrait endommager l'amplificateur.
12 Connexion +12 V :
Ce connecteur doit être relié à la borne positive (+) de la batterie, à l'aide d'un câble
d'alimentation 5,19 mm équipé d'un fusible en ligne ou d'un disjoncteur situé au niveau de
la batterie. REMARQUE : ce câble doit être branché à l'amplificateur après tous les autres
câbles. Le non-respect de cette précaution pourrait endommager l'amplificateur.
13 Connecteur de télécommande :
Ce connecteur d'entrée permet de mettre l'amplificateur sous/hors tension. Un courant
positif (+12 V) commuté est nécessaire pour mettre l'amplificateur sous tension. Ce courant
peut être disponible à l'arrière de l'équipement de lecture, sous la forme d'un connecteur
de sortie pour antenne électrique ou télécommande. Si un tel courant n'est pas disponible,
vous pouvez relier le connecteur de télécommande à la position ACC de la clé.
14 Fusibles :
Assurez-vous d'utiliser un fusible d'un type adapté, comme spécifié dans ce manuel.
REMARQUE : le modèle FM-504 est équipé de 2 fusibles 25 A.
15 Sortie haut-parleurs :
Pour connecteur correctement les haut-parleurs, référez-vous aux schémas
1, 2 et 3 canaux dans ce manuel.
