IDA-5
Mode d'emploi
16
Sélectionnez Graph (Graphique) dans le menu, puis appuyez sur le bouton
ENTER (ENTREE) pour afficher un graphique avec les résultats progressifs du
test, comme indiqué sur l'écran Prime Mode (Mode de prétraitement), Figure 6.
Appuyez sur le bouton End (Terminer), puis sur ENTER (ENTREE) pour
terminer le test et accéder à l'écran Flow (Débit) en mode de fin.
C h a n n e l 1 F l o w G r a p h ( A v e )
Average
59.70
Deviation
-0.50%
Inst
60.20
Total Volume
19.60
Elapsed Time
00:20:00
+ -
View Detail
80
Ml/h
0
0 Min 30
Ave/Inst
Press ESC for Status Screen
gir11.eps

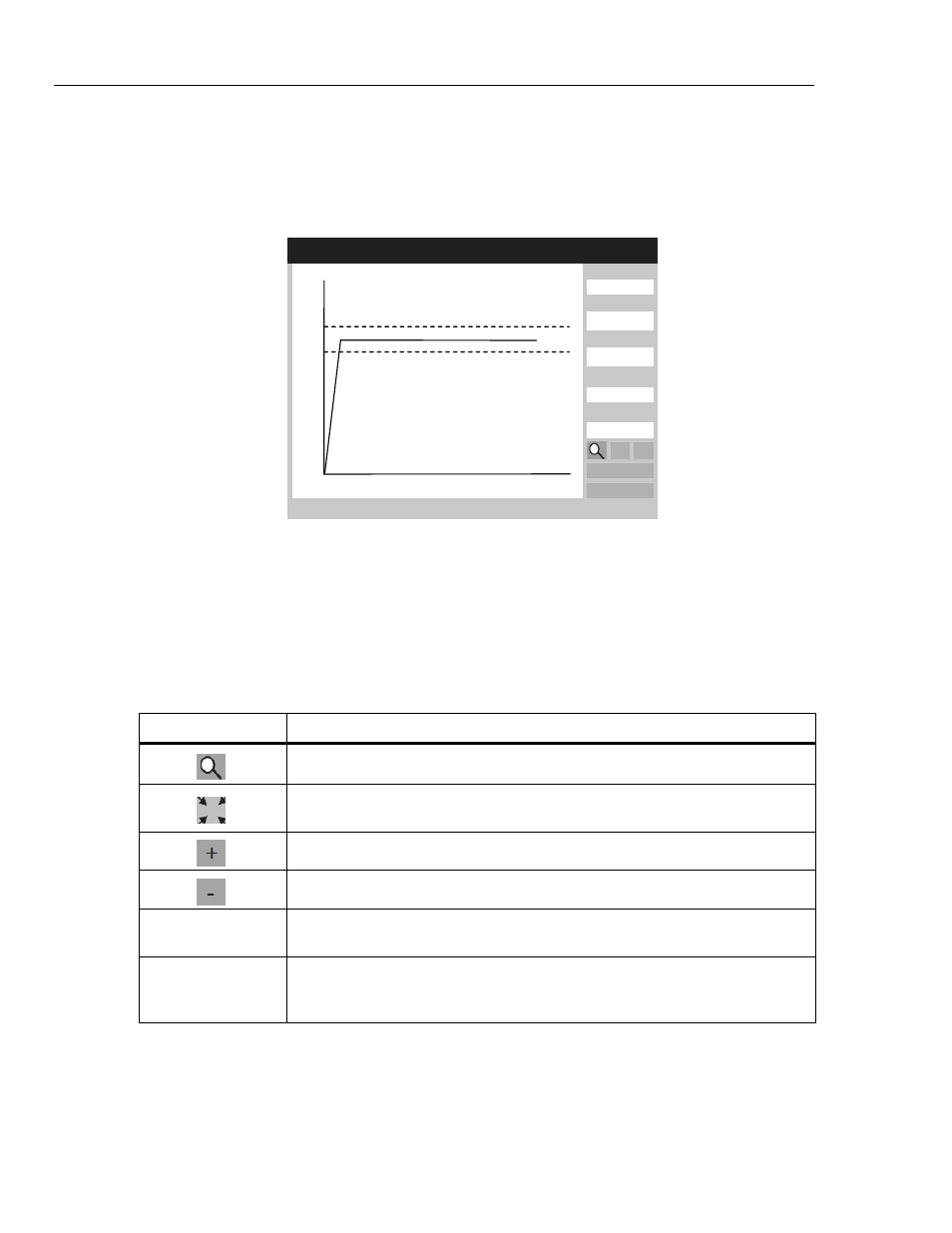

Figure 6. Channel Flow Graph (Graphique sur le débit du canal)
Outre le graphique, les mêmes paramètres de l'écran du débit s'affichent à droite
de l'écran du graphique. Un paramètre supplémentaire indique l'écart en
pourcentage par rapport au débit défini.
Le Tableau 10 affiche les commandes dans le coin inférieur gauche de l'écran
Channel Flow Graph (Graphique sur le débit du canal) et décrit leurs fonctions.
Tableau 10. Commandes de l'écran Flow Graph (Graphique du débit)
Commande Description
Permet d'afficher le niveau de zoom par défaut.
Permet d'afficher la vue de zoom par défaut. Cette icône remplace la loupe
lorsqu'un zoom est effectué sur le graphique.
Zoom avant (agrandissement) de l'axe Y.
Zoom arrière (rétrécissement) de l'axe Y.
View Detail
(Afficher le détail) Permet d'accéder à l'écran Channel Flow (Débit du canal) (voir le Tableau 11).
Ave/Inst
(Moy./Inst.)
Permet de modifier le graphique illustré. Chaque activation permet de parcourir les
vues Average (Moyen), Instantaneous (Instantané), et Average and Instantaneous
(Moyen et instantané).
Lorsque le test est terminé, le menu en bas de l'écran prend l'apparence du
menu illustré dans le Tableau 11.
