VT305
Mode d'emploi
40
Flux de base
Le flux de base est le flux constant qui doit être ignoré
lorsque vous calculez le volume. Si une fuite est décelée
dans le système, par exemple sous la forme d'une
décharge d'air constante à hauteur de 3 l/min, ces 3 l/min
ne sont pas comptabilisés dans le volume d'inspiration. Si
vous saisissez :
Flux de base : 3 l/min,
le calcul du volume dans notre exemple peut être corrigé.
Saisissez la valeur du flux de base dans la rubrique du
configurateur prévue à cet effet.
Identification du paramètre de
déclenchement correct
Lorsque vous paramétrez un déclencheur pour la première
fois, il est important de connaître la courbe du signal pour
le déclencheur (débit ou pression). Voici quelques
exemples illustrant d'éventuels problèmes.
Courbe de débit en aval de la pièce en Y

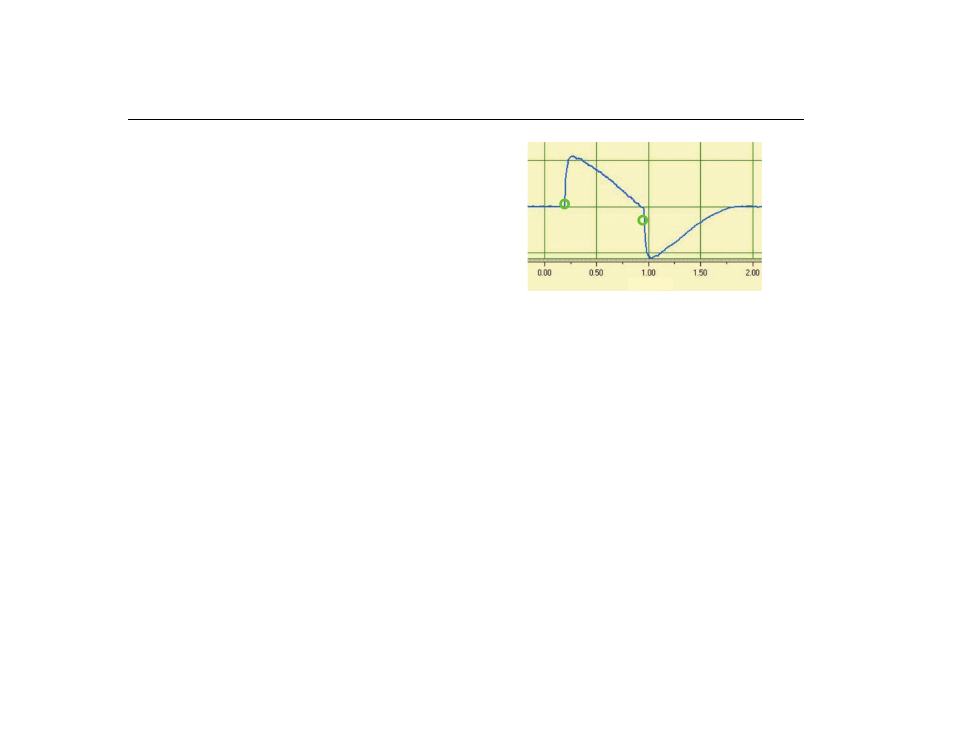

La figure 39 représente une courbe de débit en aval de la
pièce en Y. Les déclencheurs standard (> 3 l/min/< –
3 l/min) peuvent être utilisés sans problème.
Heure [S]
gyp041.eps
Figure 39. Courbe de débit en aval
Remarque
Dans ce type de situation, il est important de se reppeler
que le déclencheur est sensiblement plus élevé que le
bruit de la ligne de base. Des déclencheurs incorrects
peuvent être activés.
Courbe de débit en amont de la pièce en Y
La courbe de la figure 40 est la courbe de débit de la
conduite d'inspiration en amont de la pièce en Y. Les deux
premiers cercles indiquent les déclencheurs qui doivent
être utilisés ici. La figure du haut indique un petit signal
incorrect au point de mesure après l'inspiration. Celui-ci
est provoqué par l'échange des valves. Il entraîne un
déclenchement défectueux.
