Fluke Biomedical ESA615 - Manuel (Page 54)

ESA615
Mode d'emploi
40
SELECTION
DE CORDON
RELAIS*
RELAIS DE
SÉLECTION
DE FIL DE TERRE
(À DISTANCE
SEULEMENT)
PARTIE CONDUCTRICE
DUT_PE
PE
PE
L2
DUT_L2
DUT_L1
SECTEUR
L1
TERRE
L2
REV
POL
SECTEUR
SOUS TENSION
MD
FE
APPAREIL TESTE
PARTIE
APPLIQUÉE
*Les fils non sélectionnés sont ouverts.
gtw29.eps

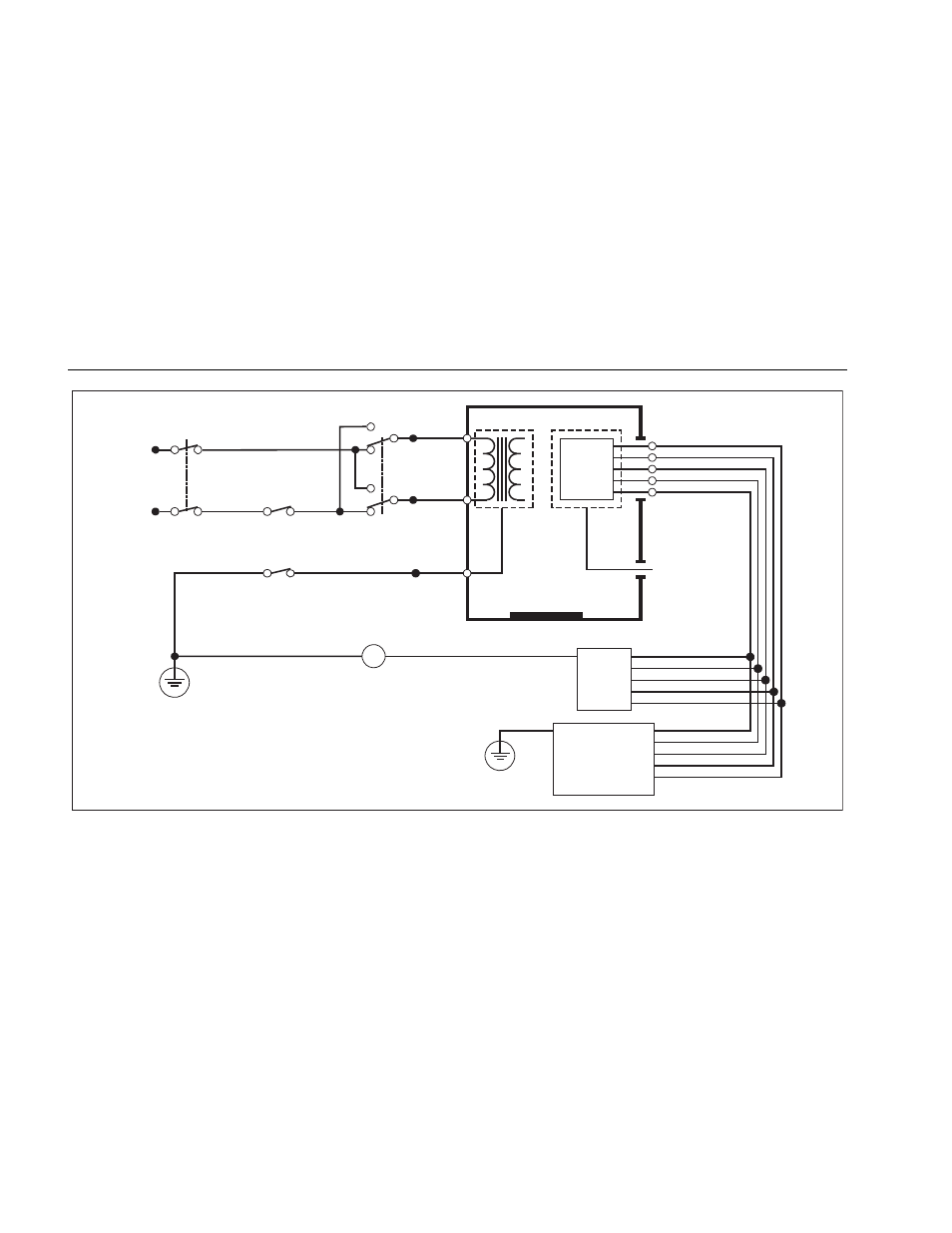

Figure 23. Schéma de test du courant de fuite Câble à la terre (Patient)
