Réglage de base
CAN bus
Tous les groupes d’appareil (niveau, conductibilité) sont raccordés ensemble avec un
CAN bus. L’échange des données entre les groupes d’appareils se fait en utilisant le
protocole CANopen. Tous les appareils sont identifiés avec une adresse électronique
de l’ID de nœud. Le câble bus à quatre fils sert d’alimentation électrique et
« d’autoroute des données » sur laquelle les informations sont transmises à grande
vitesse dans les deux sens. L’adresse CAN (ID de nœud) peut être choisie dans la
plage de 1 à 123.
Le NRS 16-40 1 raccordé aux composants GESTRA est configuré en usine pour être
opérationnel. Il peut être utilisé immédiatement sans réglage de l’ID de nœud.
Lorsque plusieurs systèmes de même type doivent communiquer dans le
réseau CAN bus, une ID de nœud doit être attribuée à chaque système (p. ex.
régulateur). Pour ce faire, veuillez tenir compte de l’annexe pages 18 et 19.

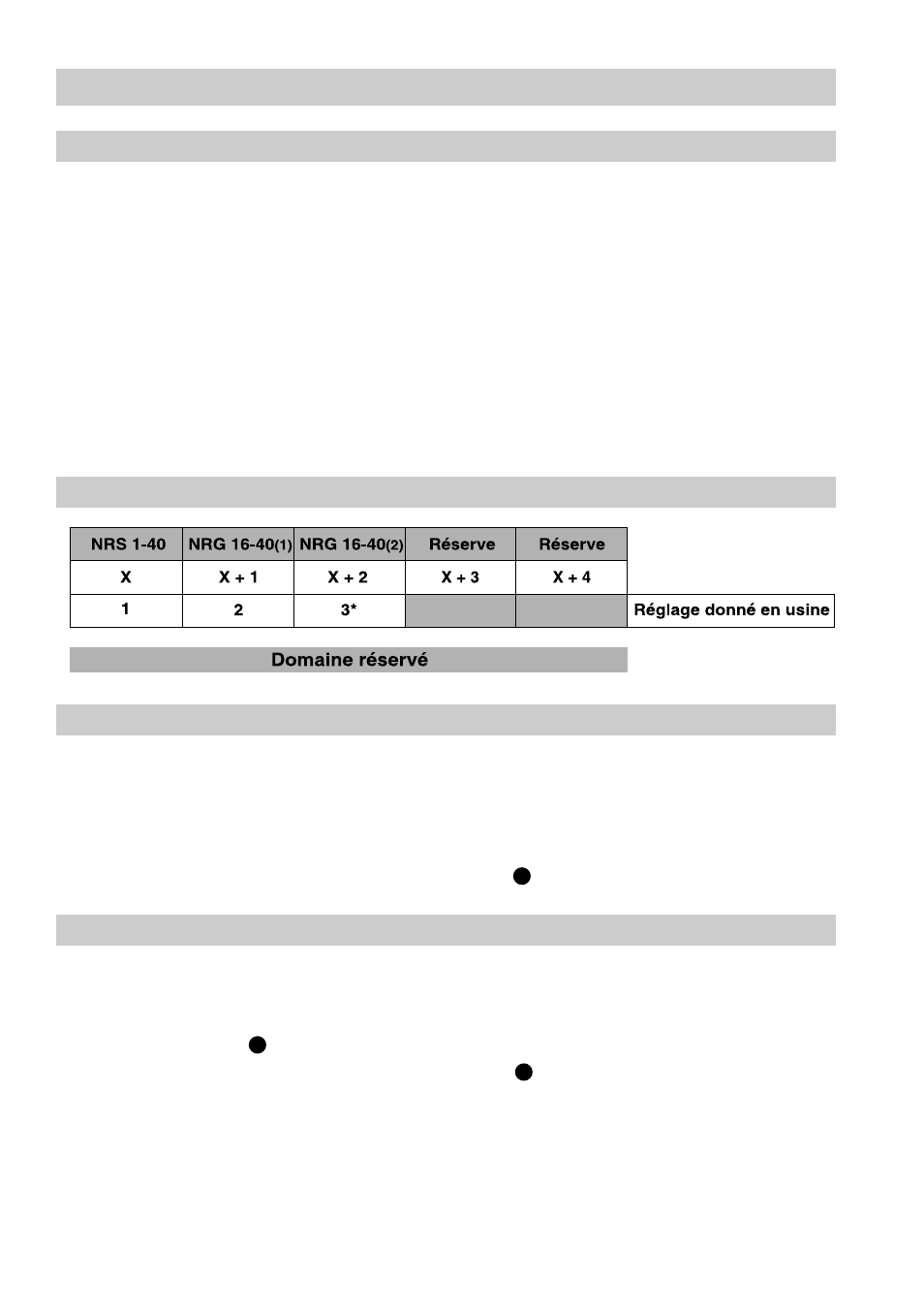

ID de nœud
Réglage donné en usine
L’électrode de niveau est livrée avec les réglages suivants donnés en usine :
■ Vitesse de transmission (baud) : 250 kB/s
■ Sensibilité de mesure : 0,5 µS/cm
■ ID de nœud : 002
■ Configuration : Electrode de niveau 1, cavalier positionné à gauche.
Système limiteur de niveau
Le système limiteur de niveau est composé d’un indicateur de niveau NRS 1-40 et de
deux électrodes de niveau NRG 16-40. Une des deux électrodes de niveau doit être
configurée comme électrode de niveau 2 avant la mise en service.
■ Placer le cavalier sur la platine de l’appareil vers la droite (2). Fig. 7
■ Modifier l’ID de nœud avec le commutateur DIP conformément au schéma de
réglage (voir ci-dessus) (exemple : 003). Pour ce faire, veuillez tenir compte des
Fig. 11, Fig. 12 de la page 20 !
