16

Montage

suite

Elément de détection ORG 12, ORG 22

suite

Il est possible de tourner le couvercle C et le fond J de l'élément de détection de 90° chacun.

1. Visser le raccord double A, les raccords unions Z et les robinets à boisseau sphérique B fournis.

Dans le couvercle C et le fond J ou directement au point de prélèvement, d'alimentation ou de
débourbage (étanchéifier avec une bande en téflon ou du chanvre).

2. Diriger les robinets à boisseau sphérique B à l'aide des raccords unions Z de façon à ce que les

leviers soient accessibles et visibles.

3. Fixer l'ORG 12/ORG 22 sous le support Y à un emplacement facilement accessible. Pour le montage

sur des navires, le support Y doit être soudé.

4. Installer les conduites d'entrée et de sortie.

Matériau : Tuyau Ermeto 12 x 1, tuyau de gaz DN 10 ou flexibles appropriés (pour simplifier le
nettoyage).

5. Disposer le récepteur de lumière D à un emplacement facile d'accès afin qu'après l'avoir enlevé, il

soit possible de faire un contrôle visuel du débit.
Desserrer les écrous de raccord intérieurs (sur le corps T) pour intervertir l'émetteur de lumière Q
et le récepteur de lumière D.
Lorsque vous remettez en place, il faut veiller à ce que les détrompeurs sur le corps T entrent dans
les rainures de l'émetteur de lumière Q et du récepteur de lumière D. Visser à fond les écrous
de raccord.

Assurez vous de l'étanchéité de l'appareil; la condensation à l'extérieur du tube en verre U génère des
valeurs de mesure trop élevées.

78

70

135

140

80

7

90

31

5

135

175

200

375

5

40

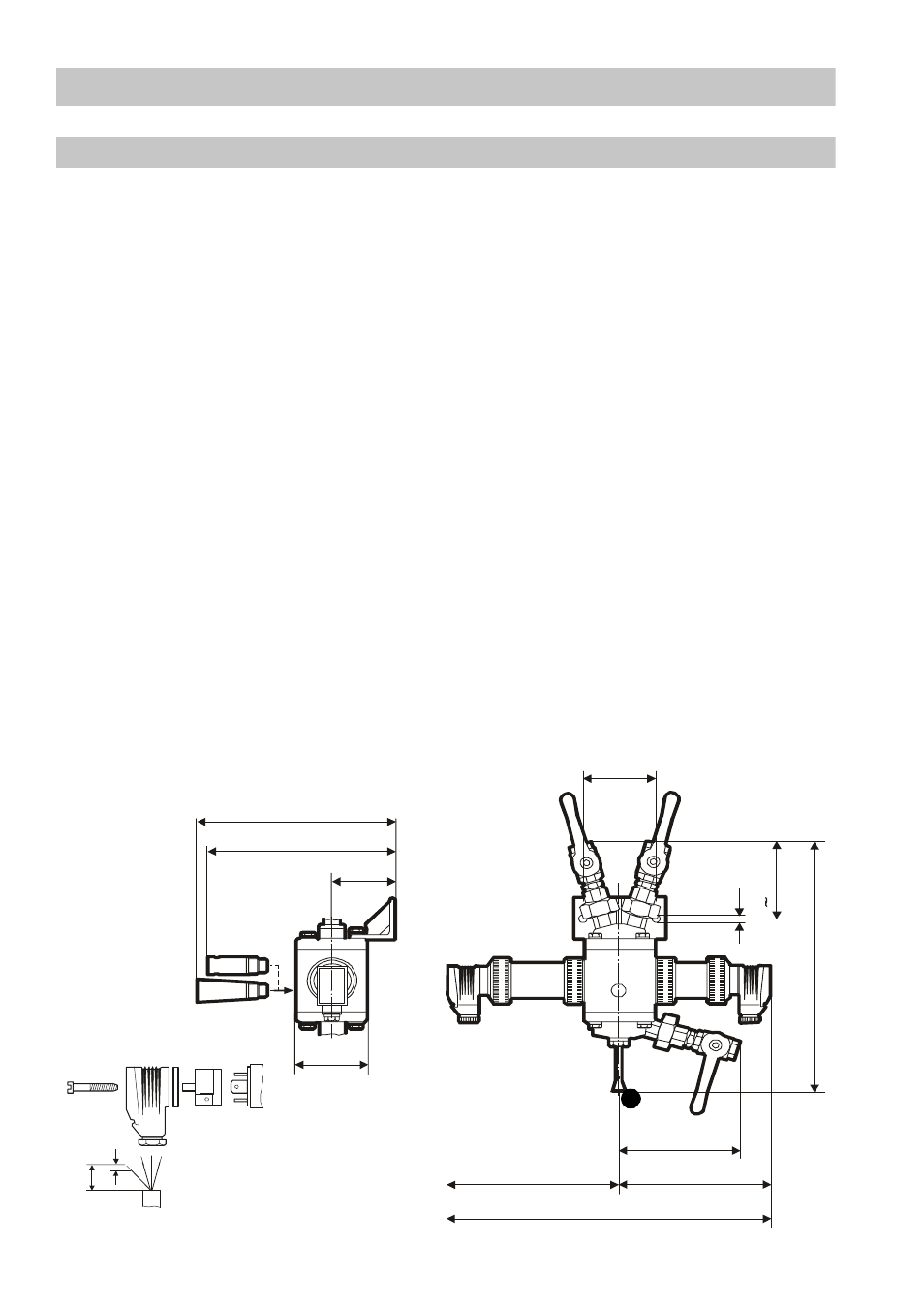

Fig. 8
