Schéma de câblage pour système bus can, Câblage, Fig. 6 – Flowserve LRR 1-40 Manuel d'utilisation
Page 17
17
Suite

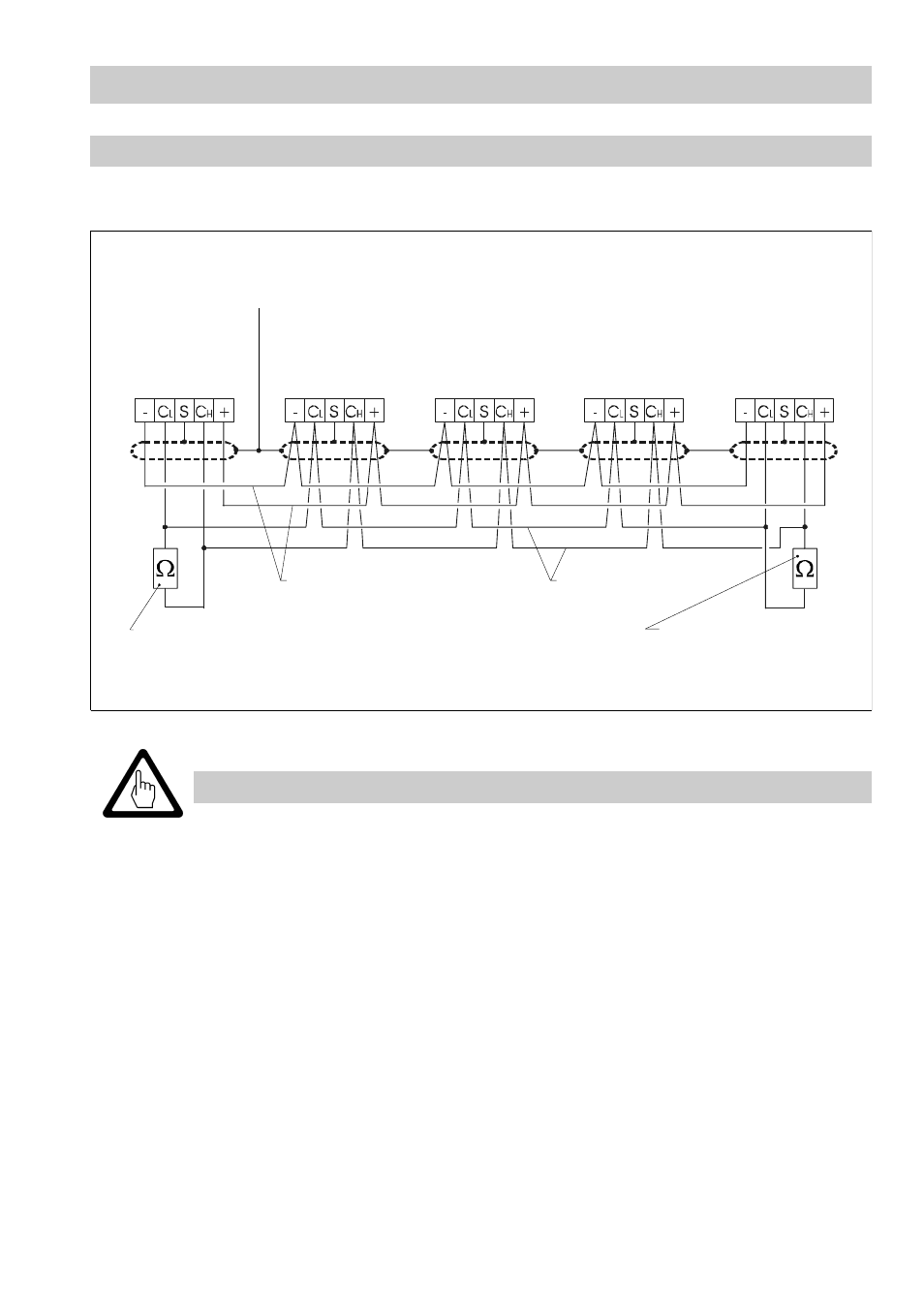

Schéma de câblage pour système bus CAN
Le schéma suivant montre un exemple de câblage possible :
Point de
mise à la terre central
ZEP
Appareil de
commande
URB
Régulateur ...
Electrode de
mesure de
conductibilité
LRG 16-40
Capteur de ni-
veau
NRG ...
Résistance terminale
120
:
Résistance terminale
120
:
Alimentation électrique
Ligne de données
CAN
Régulateur
LRR 1-40
Fig. 6
Attention
■
Câbler l’équipement en série. Le câblage en étoile n’est pas autorisé !
■
Relier les blindages des câbles de commande de façon à ce que la conti-
nuité électrique soit garantie et les connecter d’un seul côté à la terre cen-
tral (ZEP).
■
Pour protéger les contacts de commutation, équiper le circuit avec un fu-
sible T 2,5A ou 1 A (TRD 604, service 72 heures sans supervision).
■
Si deux composants ou plus du système sont raccordés à un système de
bus CAN, équiper le premier et le dernier appareil d’une résistance termi-
nale de 120
:
(borne CL/CH Fig. 6).
■
Le système de bus CAN ne doit pas être interrompu pendant le service.
En cas d’interruption, un message de défaut est généré.
Si le régulateur doit être remplacé, détacher le bornier (Fig. 2).
Avant d’enlever la ligne de bus CAN du bornier, s’assurer que tous les
composants du système connectés sont mis hors service.
