Outils nécessaires au montage :
• Clé mâle à six pans 5/32“, 5/16“ et 3/32“ ou 1/8“ avec poignée transversale
(fait partie de la fourniture de la garniture mécanique).
• Clé à fourche pour les écrous du boîtier.
• Tournevis usuel pour enlever les dispositifs de montage et cales de centrage.

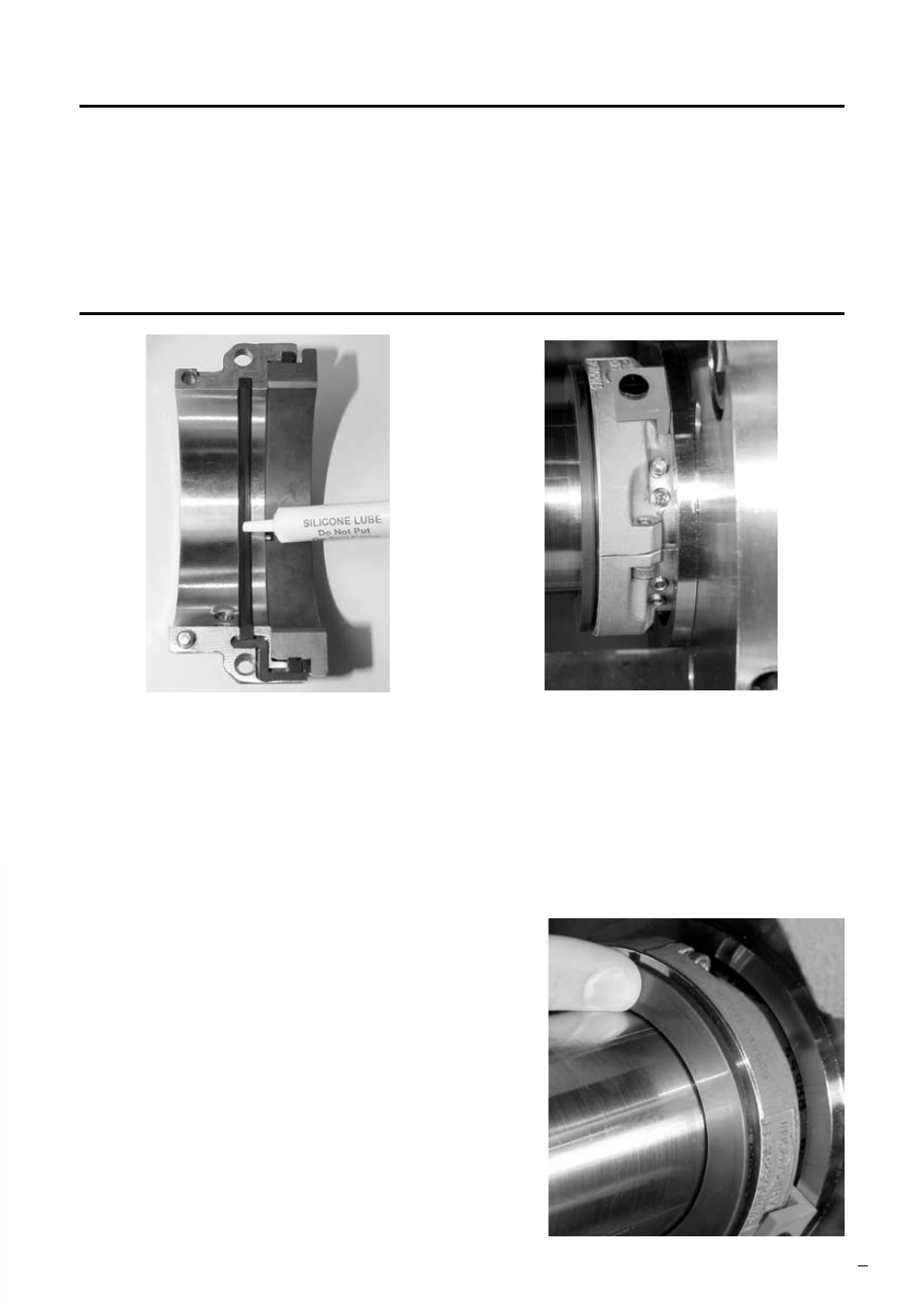

Installation de la cage
Étape 2 Étape 1
Étape 1 : Lubrifier les faces en contact des éléments d’étanchement de la cage,
les extrémités des éléments d’étanchement de la face rotative et les joints
secondaires divisés de la cage avec le lubrifiant ci-joint. S’assurer que les vis
de réglage ne sortent pas du trou de perçage de la cage.
Étape 2 : Monter les moitiés de cage sur l’arbre sans les serrer et pousser la
cage vers le boîtier jusqu’à ce que les dispositifs de montage touchent la face
avant du boîtier.
Étape 3a : Aligner les surfaces d’appui de la face
rotative à ses diamètres extérieurs et à la face
de manière à ce qu’il n’y ait aucun déport au
niveau des surfaces d’appui.
b : Pour terminer, serrer les vis à tête cylindrique
de la cage avec 4,5 Nm. Vérifier encore une
fois la planéité des surfaces d’appui. Vous
pouvez corriger une légère divergence en
appuyant sur le côté en saillie de la surface
d’appui.
c : Les surfaces d’appui de la face rotative
doivent être planes et lisses. Un alignement
3
Étape 3
