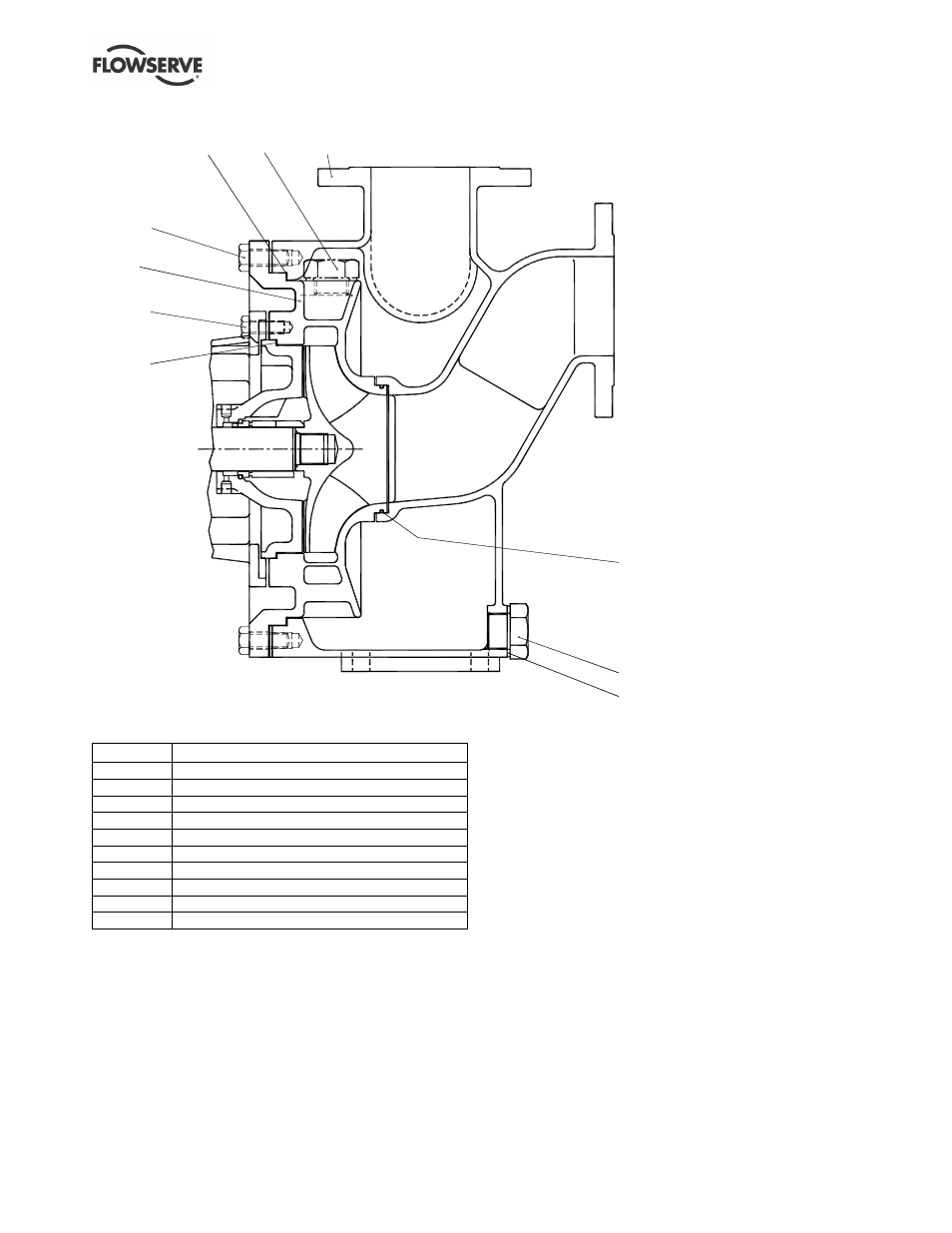

8.3.3 CPXP avec carter diffuseur
1100 4590.3
6570.5
1410
6570.1
4590.1
4610.3
6569.2
4590.2
6569.4
Croquis issus de C665/001, feuillet 9, rev C
8.3.4 CPXP diffuser casing parts list
Item Désignation
1100 Coprs de pompe
1410 Diffuseur
4590.1 Joint plat du corps
4590.2 Joint plat du corps
4590.3 Joint plat du corps
4610.3 Joint torique
6569.2 Bouchon *
6569.4 Bouchon (remplissage)
6570.1 Vis
6570.5 Vis
* Option standard
