MANUEL D’UTILISATION NMD, NMAD FRANCAIS 71576336 - 10/10
Page 27 de 40

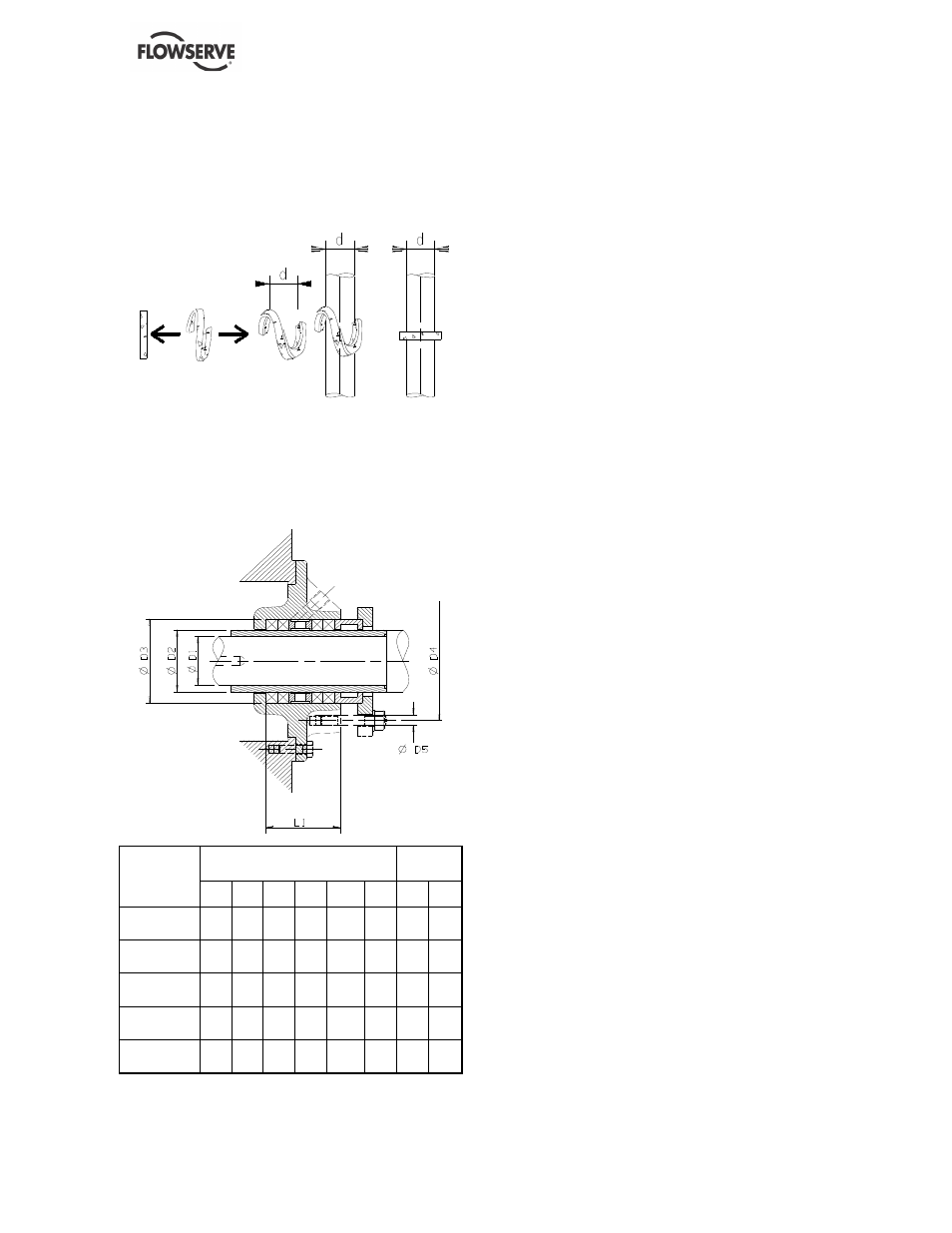

MISE EN PLACE DES ANNEAUX
Suivre les recommandations suivantes :
a) Montage de l'anneau tressé en S.
b) Décalage de la coupe d'environ 90° entre deux
anneaux.
c) Montage anneau après anneau.
Après avoir mis en place le dernier anneau, accoster
le fouloir sur les tresses en resserrant les écrous à la
main.
A la fin de cette phase de serrage, on doit pouvoir
tourner l'arbre à la main sans plus d'effort qu'avant
le montage des tresses.
DIMENSIONS EN MILLIMETRES
TRESSES
POMPE
D1
D2
D3
D4
D5
L1
Lgr
102 NMD –
102 NMAD
45
55
75
100 M12
45
205
10
122 NMD -
122 NMAD
55
70
95
135 M12
78
260
12
152 NMD -
152 NMAD
65
80
109 150 M16
91
297
14
202 NMD -
202 NMAD
75
100 132 180 M16 104 365
16
252 NMD
75
100 132 180 M16 104 365
16
6.2.6 Revêtement interne
Si la pompe comporte un revêtement interne, celui-
ci doit être inspecté régulièrement. Toute usure ou
fissure du revêtement détectée doit immédiatement
être réparée.
Ne pas intervenir conduirait à une usure accélérée
du revêtement pendant le fonctionnement de la
pompe et à la corrosion du support métallique qui
serait alors exposé, et ceci en fonction du matériau
et du liquide pompé. Il s'agit de prêter une attention
toute particulière aux extrémités du revêtement.
Toute perte de matériau du revêtement est
considérée comme usure normale de la pompe et
ne peut être considérée comme faisant partie de la
garantie. Flowserve a appliqué les revêtements
selon les instructions du fournisseur mais ne pourra
être tenu responsable pour toute usure ou fissures
éventuelles pouvant se former avec le temps.
6.3 Pièces de rechange
6.3.1 Commande des rechanges
Flowserve enregistre et gère les numéros de série
de toutes les pompes livrées. Dans le cas de
commande de pièces de rechange, nous vous
demandons de nous indiquer les informations
suivantes :
1) N° de fabrication de la pompe
2) Grandeur de la pompe
3) Appellation de la pièce
4) Repère de la pièce
5) La quantité de pièces requises.
La grandeur et le numéro de série sont mentionnés
sur la plaque signalétique de la pompe.
Afin de pouvoir garantir un fonctionnement continu
et sans problèmes, les pièces de rechange doivent
exclusivement être d’origine Flowserve. Tout
changement par rapport à la conception d’origine
(modification ou utilisation des pièces non
conformes) invalidera la certification de sécurité de
la fourniture de Flowserve.
6.3.2 Stockage des rechanges
Les rechanges doivent être stockés dans un local
propre et sec à l'abri des vibrations. L'inspection et le
retraitement des surfaces métalliques (si nécessaire)
avec un produit de protection sont recommandés tous
les 6 mois.
