Retirez l’écrou-capuchon de l’une des roues avant. Retirez la roue et les rondelles. Conservez les rondelles pour usage ultérieur.
1.
Enfilez une rondelle neuve sur l’essieu, la roue neuve (Réf. 31196-00) et les deux rondelles.
2.
Les machines étant différentes, vous aurez peut-être à modifier le nombre de rondelles nécessaires pour un bon ajustage de
3.
l’écrou-capuchon. Après la dernière rondelle, une longueur libre d’environ 7,94 mm (5/16 po) doit être visible sur l’axe.
Bloquez la roue à l’aide d’un écrou-capuchon.
4.
Procédez de même pour l'autre roue avant.
5.
MODÈLES À POUSSER UNIQUEMENT :
6.
Retirez l’écrou-capuchon et extrayez une des roues arrière de l’arbre de roue long.
Enfilez la roue neuve (Réf. 31196-00) sur l’arbre de roue, en l’ajustant au besoin avec des rondelles puis bloquez-la à l’aide de
7.
l’écrou-capuchon. Procédez de même pour l'autre roue arrière.
76372-00, KIT DE ROUES D'ASPIRATEUR MODÈLES À
POUSSER ET AUTOPROPULSÉ
Nº DE
RÉFÉRENCE
DESCRIPTION
QTÉ
15097
RONDELLE PLATE 1/2 SAE
6
15399
ÉCROU-CAPUCHON, 1/2 PO
3
31196-00
ENSEMBLE ROUE, 410/350-4 AVEC
ROULEMENT DE 1-2 POUCE(S)
2

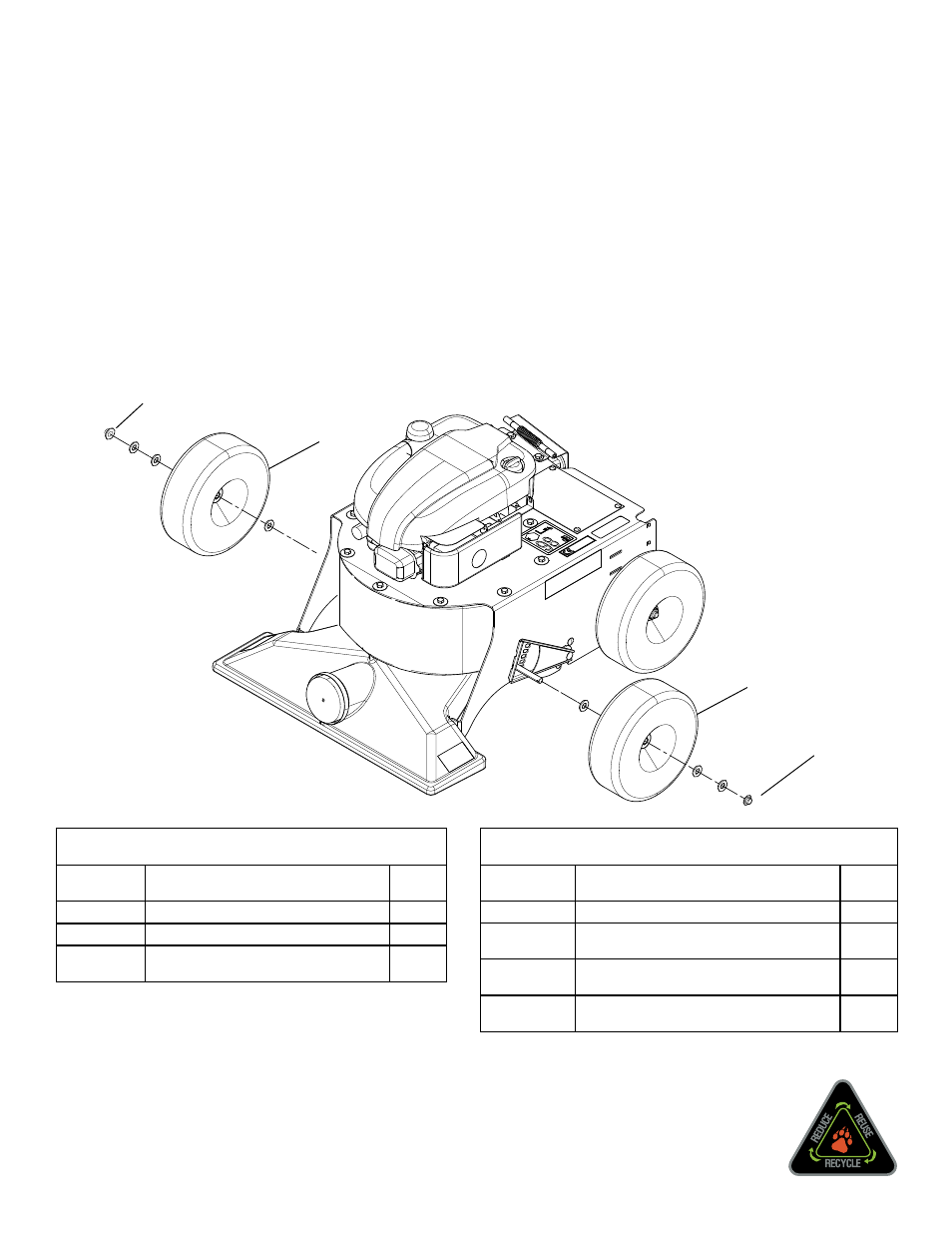

REMPLACEMENT DE LA ROUE AVANT SUR LE MODÈLE AUTOPROPULSÉ (KIT N° 76372-00)
REMPLACEMENT DE TOUTES LES ROUES SUR LE MODÈLE À POUSSER (KIT N° 76372-00)
76371-00, KIT DE ROUES D'ENTRAÎNEMENT D'ASPIRATEUR
ROUES ARRIÈRE DU MODÈLE AUTOPROPULSÉ
Nº DE
RÉFÉRENCE
DESCRIPTION
QTÉ
15399
ÉCROU-CAPUCHON, 1/2 PO
3
76367-00
PIÈCE D’ÉCARTEMENT, 1 1/8 DE X
1 1/8 X 5/8 DI
2
76368-00
PIÈCE SOUDÉE, ROUE D'ASPIRATEUR
DROITE
1
76369-00
PIÈCE SOUDÉE, ROUE D'ASPIRATEUR
GAUCHE
1
ROUE, RÉF.
31196-00
ÉCROU-CAPUCHON
ROUE, RÉF.
31196-00
ÉCROU CAPUCHON
