Fiche d’instructions

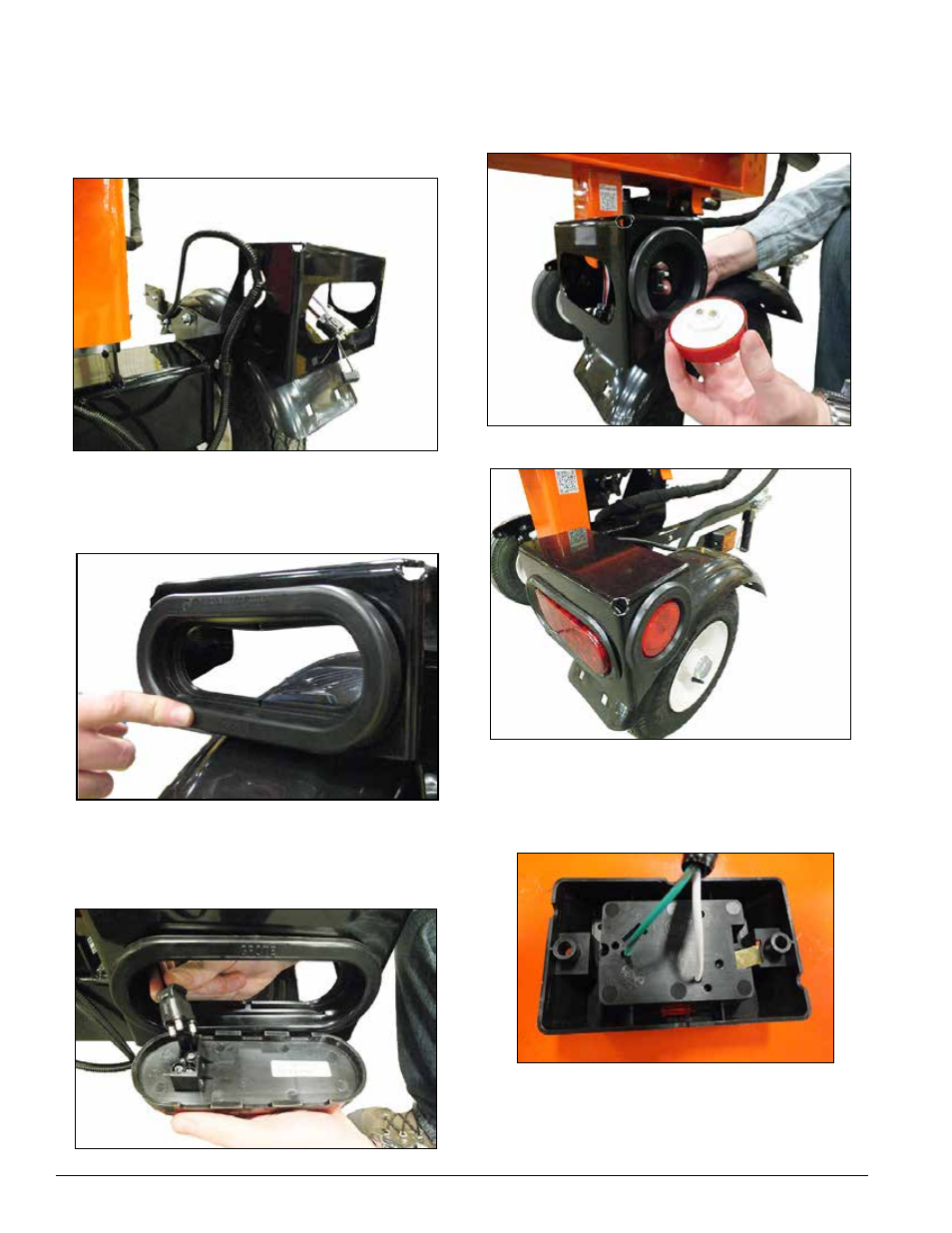

Figure 6
Figure 7
Figure 8
Figure 9
4. Le connecteur de feu arrière identifié par une étiquette
sur laquelle est inscrit le mot « VERT » doit être acheminé
vers le feu arrière droit (vu de l’arrière de la machine). Le
connecteur de feu arrière identifié par une étiquette sur
laquelle est inscrit le mot « JAUNE » doit être acheminé
vers le feu arrière gauche. Voir les détails sur les figures
6 et 7.
5. Les extrémités du faisceau de fils étant désormais en
place, mettez les œillets ovales en caoutchouc des feux
arrière en place sur les pattes d’attache.
Figure 11, vert et blanc itinéraire fils à droite Voyant orange et
jaune et blanc itinéraire fils à côté de la lumière ambre gauche
Figure 10
7. Appuyez alors sur le feu pour l’insérer dans l’œillet en
caoutchouc et enfoncez le feu et l’œillet dans le trou
ovale du support.
8. Répétez les étapes 6 et 7 pour la lumière marqueur
de tour.
9. Ensuite, branchez les fils du faisceau vert et blanc
dans le dos de la lumière marqueur jaune comme le
montre la Figure 11 et fixer la lumière au support.
6. Acheminez les extrémités du connecteur du faisceau
de fils à travers l'œillet et raccordez-le au feu arrière en
branchant le connecteur à trois broches dans la partie
arrière du feu.
