Echo Bear Cat 76243-00 Manuel d'utilisation
Instructions, Avertissement
Fiche d’instructions
Instructions
Réf. 76242-00
Rév. 101708
OBJET : KIT D’EXTENSION DE
REBORD RÉF. 76243-00
ADAPTABLE SUR: LS27270,
LS27270T, LS21160, LS21160T,
LS21170, LS21170T, LS33340,
LS33340T, LS21E
SN: B08086
VIN: 5VJAA001XBW003132

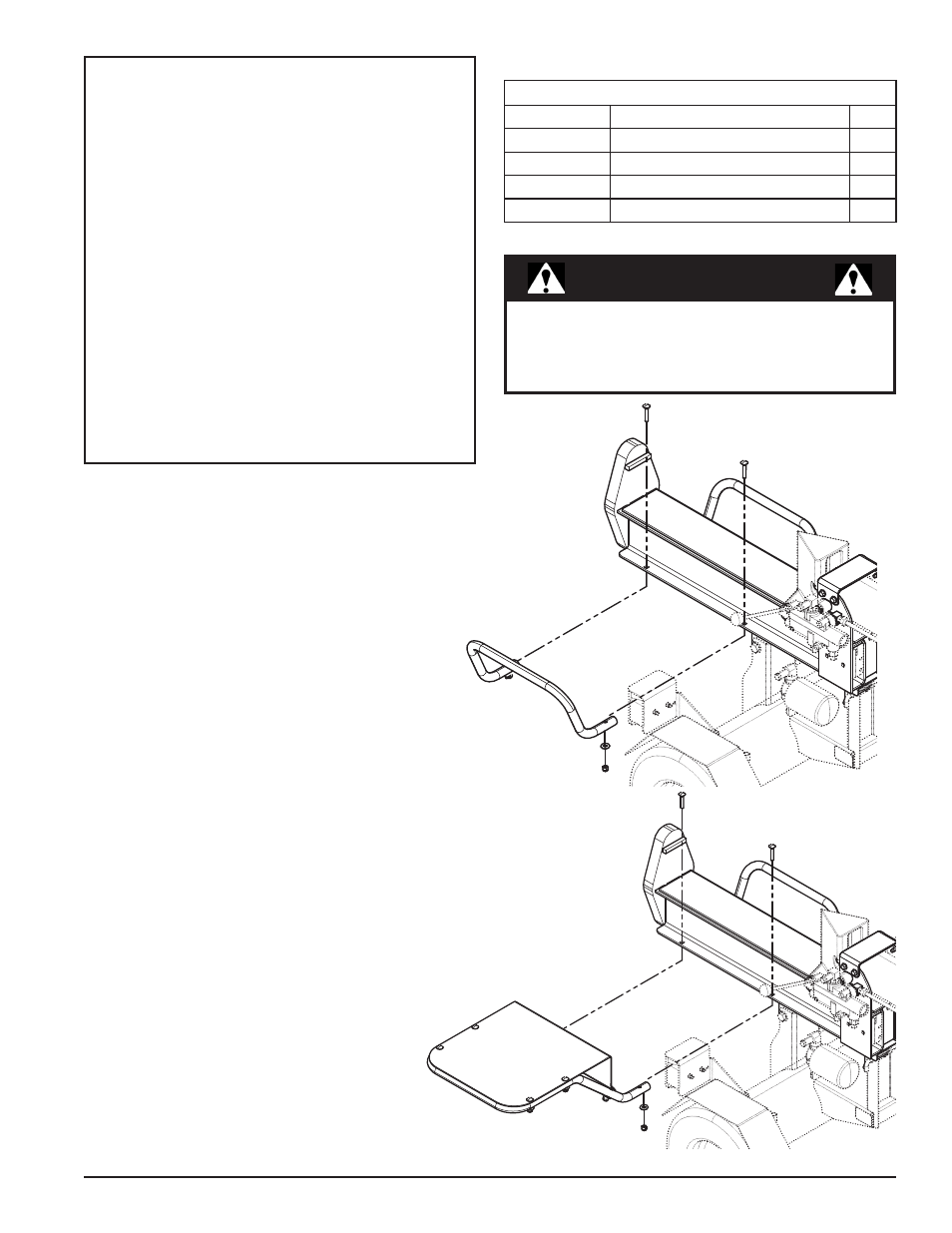

Ces instructions décrivent comment installer le kit
d’extension de rebord. REMARQUE : Le rebord peut être
installé sur l’un ou l’autre côté de la fendeuse de bûches.
INSTALLATION
1. Retirez le bras existant comme illustré et jetez-le.
KIT D’EXTENSION DE REBORD RÉF. 76243-00
Nº DE RÉFÉRENCE
DESCRIPTION
QTY.
15031
RONDELLE PLATE 3/8
2
15060
BOULON, 3/8 X 2 PO CRG
2
15388
ÉCROU, NYLOCK 3/8 PO
2
75981-00
ENSEMBLE EXTENSION DE REBORD
1
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact, retirez la clé,
débranchez les câbles de la batterie et assurez-vous
de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT
2. Fixez l’extension de rebord sur l’axe de la fendeuse
comme illustré à l’aide des boulons, des rondelles et
des écrous fournis dans le kit.
