KIT DE SUPPORT POUR FENDEUSE DE BÛCHES RÉF. 76273-00
ARTICLE Nº DE RÉFÉRENCE
DESCRIPTION
QTÉ
1
0936-0025-00
RONDELLE PLATE 1/4 PO SAE
1
2
12530
CORDON, NYLON
1
3
15001
BOULON, HEX 1/4 X 3/4 PO
1
4
15355
ÉCROU, NYLOCK 1/4 PO
1
5
16808
GOUPILLE, ÉLASTIQUE, 3/8 X 2 3/4 PO
1
6
15301
BOULON 5/16 X 1 PO CATÉGORIE 5, CRG ZP
2
7
15356
ÉCROU, 5/16 PO NE NYLOCK ZP
2
8
76271-12
SOCLE, TIGE DE SUPPORT
1
9
76272-12
TIGE, SUPPORT
1
1
2
3
4
5
6
7
8
9

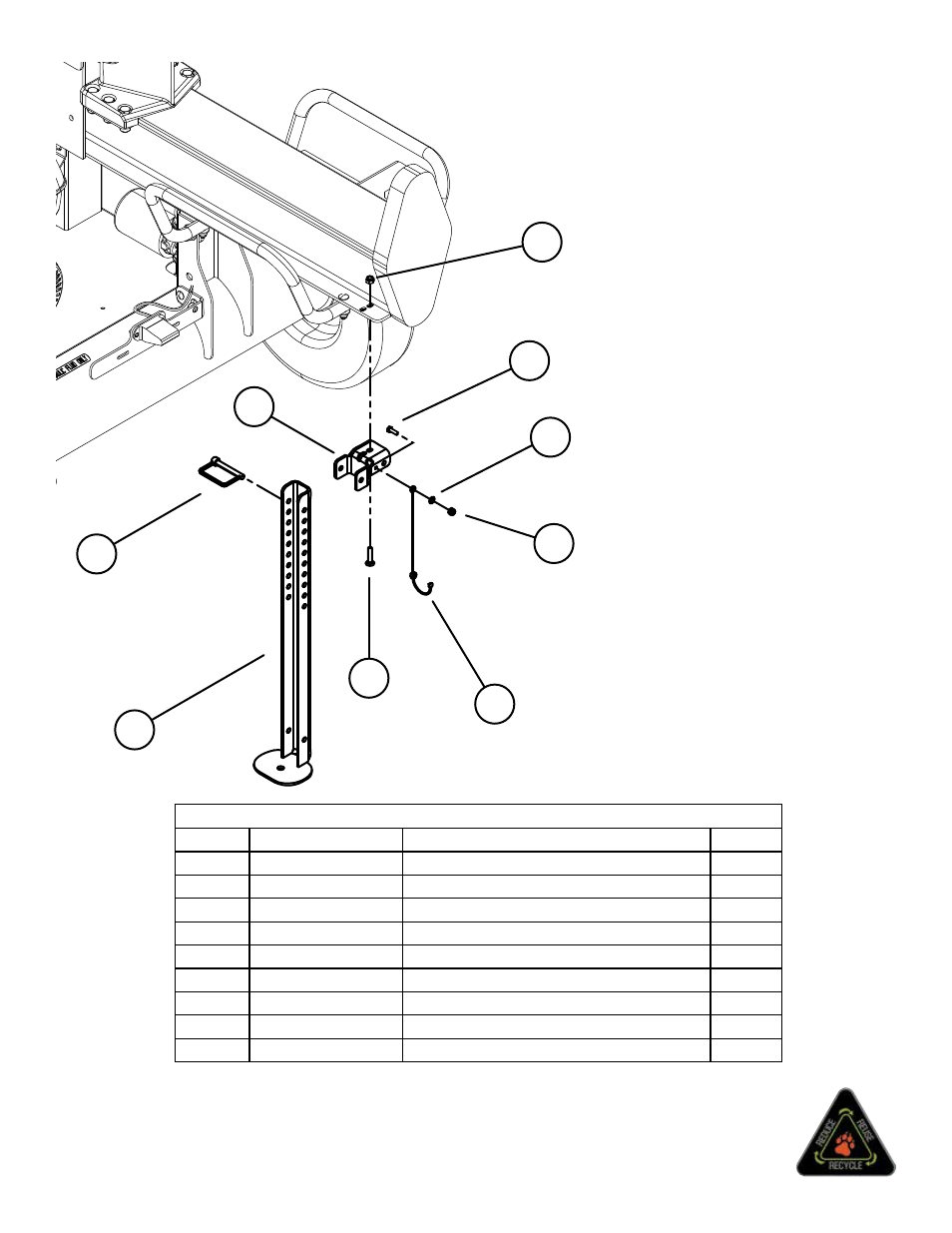

INSTALLATION
1. À l’aide de deux (2) boulons de 5/6 x
1 po et d’écrous, fixez le socle de la
tige de support sous la fendeuse de
bûches, comme illustré.
2. À l’aide du boulon hexagonal de 1/4
x 3/4 po, de la rondelle de 1/4 po et
de l’écrou de 1/4 po, fixez le cordon
en nylon au socle de support.
3. Fixez la tige de support sur le socle
de support à l’aide de la goupille
élastique et réglez au besoin.
4. Immobilisez la goupille élastique
avec le cordon en nylon.
FONCTIONNEMENT
• Utilisez le socle de support pour
empêcher la fendeuse de basculer
pendant la fente des bûches.
• Relevez toujours la tige de support
au maximum avant de remorquer la
fendeuse de bûches.
• Retirez la tige de support avant
de mettre la fendeuse en position
verticale pour fendre des bûches ou
pour l’entreposer.
