Echo Bear Cat 75739-00 Manuel d'utilisation
Instructions, Avertissement, Mise en garde
Fiche d’instructions
DESSERREZ LES
BOULONS DE 5/16 PO
BOULON
DE 5 1/16 PO
ÉTRIERS FILETÉS
DE 3/8 PO
AXE D’ATTELAGE
GLISSIÈRE
D’ATTELAGE
Le kit de pivotement du chargeur de débris remplace le
tube d’attelage standard des modèles DL10570 et DL8390.
Ce kit permet de faire pivoter le chargeur de débris jusqu’à
180 degrés à droite ou à gauche.
INSTALLATION
Utilisez un treuil ou un cric pour soutenir le chargeur de débris.
1.
N’utilisez pas le tube d’attelage pour soutenir la machine, car
il sera enlevé.
Desserrez les deux boulons inférieurs de 5/16 x 2 3/4 po de
2.
la glissière pour attelage du carter de ventilateur. Retirez le
boulon central de 5/16 po x 2 3/4 po (Figure 1).
Instructions
Réf. 75759-00
Rév. 011508
OBJET : KIT DE PIVOTEMENT
KIT Nº 75739-00
ADAPTABLE SUR : DL10570 &
DL8390
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact, retirez la clé,
débranchez les câbles de la batterie et assurez-vous de
l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT

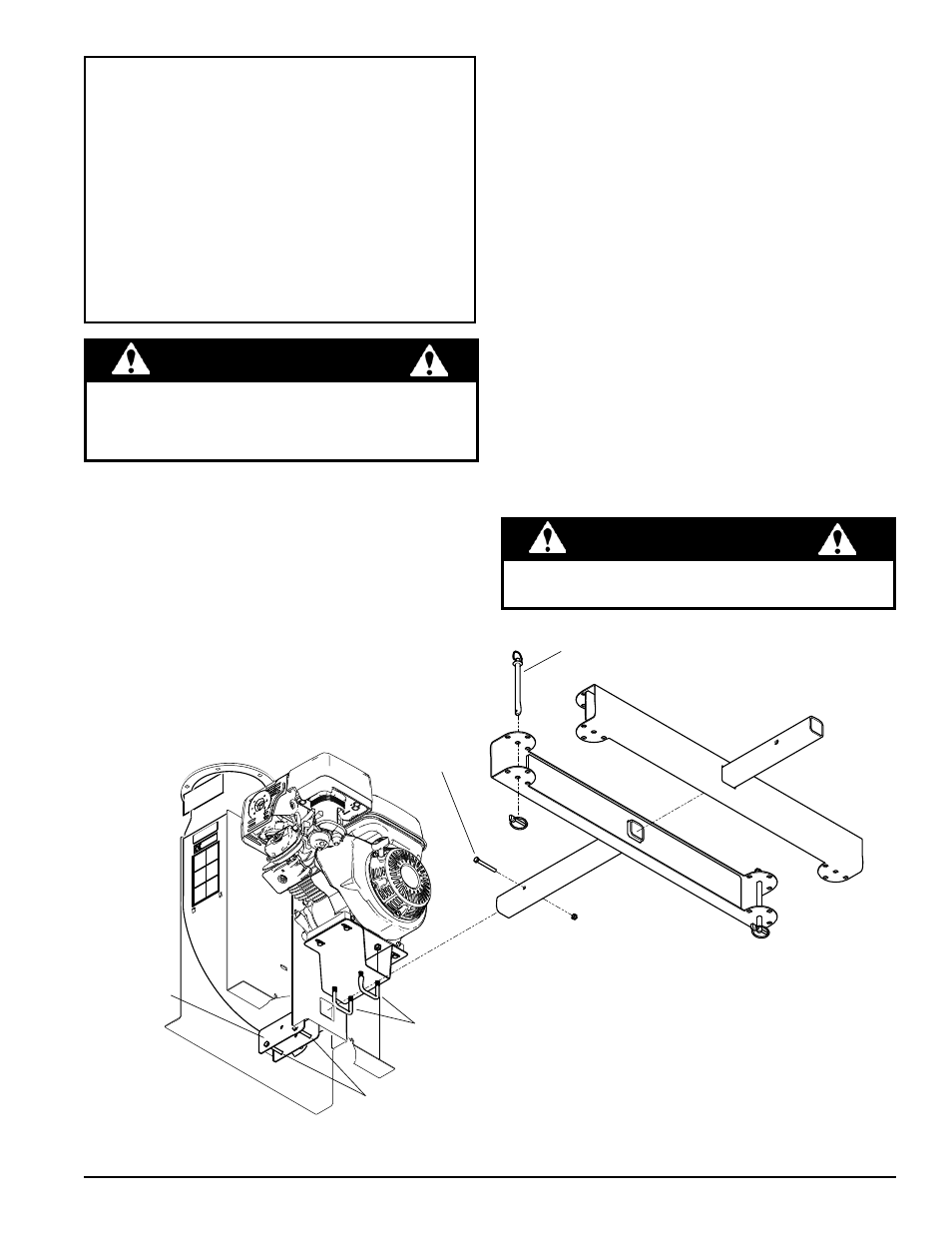

Figure 1 Installation du kit de pivotement
Desserrez les deux étriers filetés de 3/8 po fixant le support
3.
du moteur au tube d’attelage.
Retirez le tube d’attelage.
4.
Insérez le long tube de l’ensemble de pivotement dans les
5.
deux étriers filetés et dans la glissière d’attelage du carter de
ventilateur du chargeur de débris.
Alignez le trou du tube de pivotement sur le trou supérieur
6.
de la glissière d’attelage du carter de ventilateur. Ensuite,
réinstallez les trois boulons de 5/16 po enlevés à l’étape 2.
Serrez à 17 pi-lb.
Serrez les écrous de 3/8 po des deux étriers filetés à
7.
30 pi-lb.
FONCTIONNEMENT
Arrêtez la machine et attendez l’arrêt complet de toutes les
1.
pièces mobiles.
Si vous faites pivoter le chargeur de débris à droite, retirez
2.
l’axe d’attelage de gauche. Si vous faites pivoter le chargeur
de débris à gauche, retirez l’axe d’attelage de droite.
Faites pivoter le chargeur de débris jusqu’à la position
3.
désirée. Verrouillez-le en place à l’aide de l’axe d’attelage
retiré.
Réglez la direction du tube de décharge selon les besoins.
4.
Verrouillez le chargeur de débris en position centrale avant
de le transporter.
MISE EN GARDE
