Echo Bear Cat 75502-00 Manuel d'utilisation
Instructions, Avertissement, Important
RÉF. 75507-00
RÉV. 111308
Le kit de lame de broyeuse rectangulaire est un kit de
remplacement de lames émoussées ou endommagées. Les
lames crantées de la broyeuse sont conçues pour durer et
peuvent être inversées lorsqu’elles s’émoussent. Pour retirer
les lames ou pour installer un nouveau kit complet de lames
de broyeuse, procédez comme suit :
ÉTAPES DE L’INSTALLATION :
Retirez les huit écrous de 5/16 po retenant le moteur et
1.
la plaque sur le châssis (voir la Figure 1).
Enlevez le moteur, la plaque et le rotor du châssis.
2.
En procédant un arbre à la fois, retirez la vis 10-24 x
3.
1 1/8 po et l’écrou Nylock 10-24 de la pièce d’écartement
de la lame située sur l’arbre.
4. Extrayez l’arbre de l’ensemble du rotor et retirez les
pièces d écartement des lames. Si vous notez bien
l’ordre dans lequel les pièces d’écartement étaient
installées sur les arbres, il sera plus facile d’installer les
nouvelles au bon endroit (voir la dernière page). Si les
pièces d’écartement et les sections de lames ne sont pas
correctement installées, le rotor ne sera pas équilibré et
ne pourra pas assurer un broyage adéquat.
5. Installez les sections de lames et pièces d’écartement
neuves sur l’arbre. Immobilisez l’arbre à l’aide d’une
nouvelle vis 10-24 x 1 1/8 po et d’un nouvel écrou Nylock
10-24. Serrez à 36 po-lb.
6. Procédez de même pour l’autre arbre.
7. Remettez en place le moteur, la plaque et le rotor puis
fixez à l’aide de huit écrous de 5/16 po.
Le tranchant cranté des lames de la broyeuse doit
être orienté dans la même direction que le tranchant
des lames de la déchiqueteuse. Ne réutilisez jamais
le boulon et l’écrou nº10-24, installez-en toujours des
nouveaux lors d’une réparation. Ne réutilisez jamais
des arbres ou des pièces d’écartement qui présentent
des signes d’usure ou de mauvais traitement Installez-
en des nouveaux.
IMPORTANT

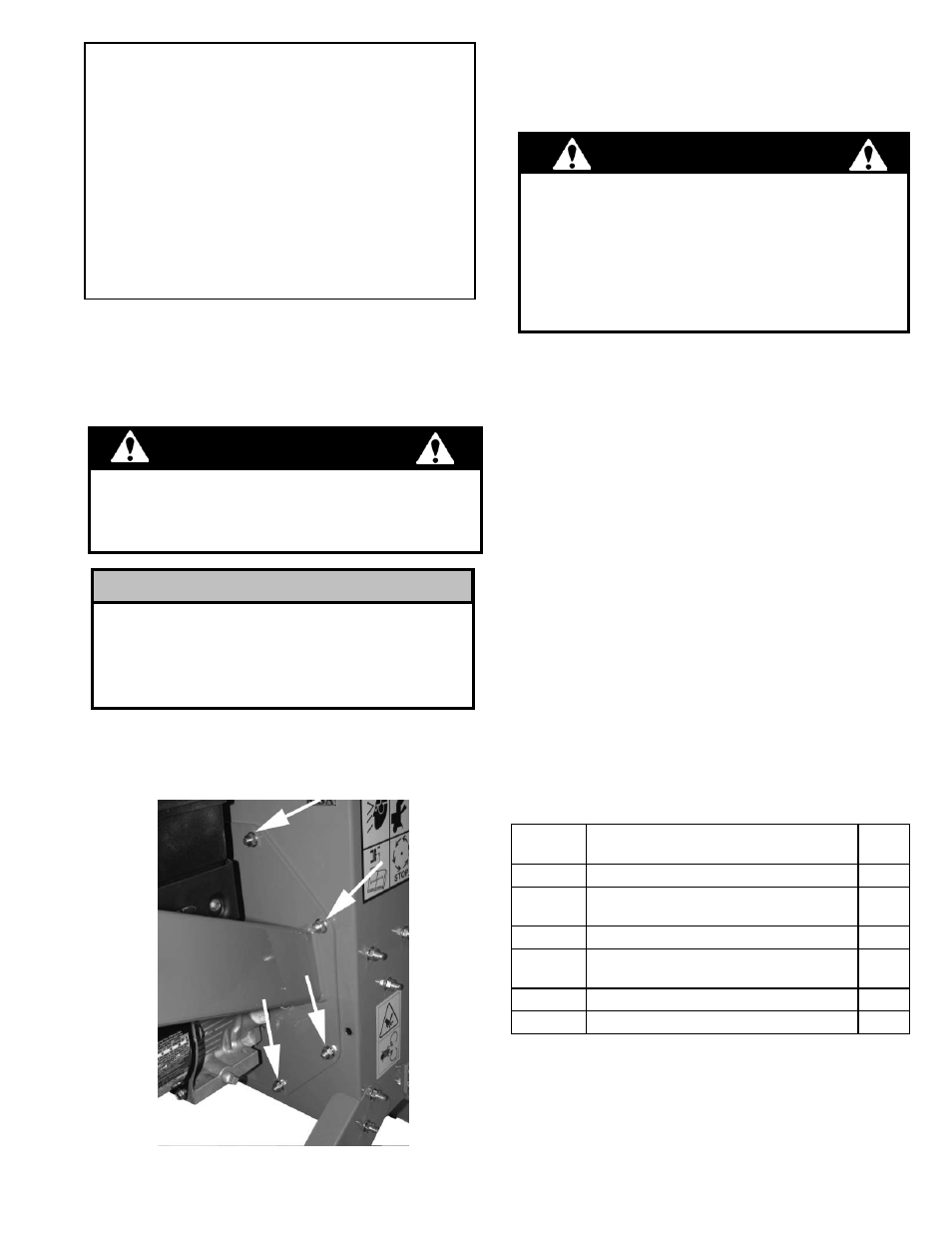

Figure 1. Retirez ces boulons et quatre boulons de l’autre côté
Nº DE
RÉFÉRENCE DESCRIPTION
QTÉ
15397
ÉCROU 10/24 NYLOCK TYPE NM, ZP
2
15466
VIS À TÊTE SKT SCW Nº 10-24 x
1 1/8 PO PL
2
70187
ARBRE DE LAME DE PETIT ROTOR
2
70291
PIÈCE D’ÉCARTEMENT 0,75 X 0,90 À
TROU
2
70856
LAME DE BROYAGE, RECTANGULAIRE
6
75401-00 PIÈCE D’ÉCARTEMENT 0,75 X 0,750
4
LISTE DES PIÈCES DU KIT Nº 75502-00
Instructions
OBJET : KIT DE LAME DE BROYEUSE
Nº 75502-00
ADAPTABLE SUR : DÉCHIQUETEUSE/
BROYEUSE SC2206
Avant d’inspecter ou d’intervenir sur quelque partie que
ce soit de la machine, coupez le contact, retirez la clé,
débranchez les câbles de la batterie et assurez-vous
de l’arrêt complet de toutes les pièces mobiles.
AVERTISSEMENT
REMARQUE
Sur cette broyeuse, la disposition des lames a été améliorée
afin d’assurer un broyage plus complet, une meilleure
durabilité et une alimentation plus facile. Prenez soin de
vous assurer que les lames et les pièces d’écartement sont
correctement installées pour maintenir l’équilibre du rotor.
