ASSEMBLAGE
Section
2

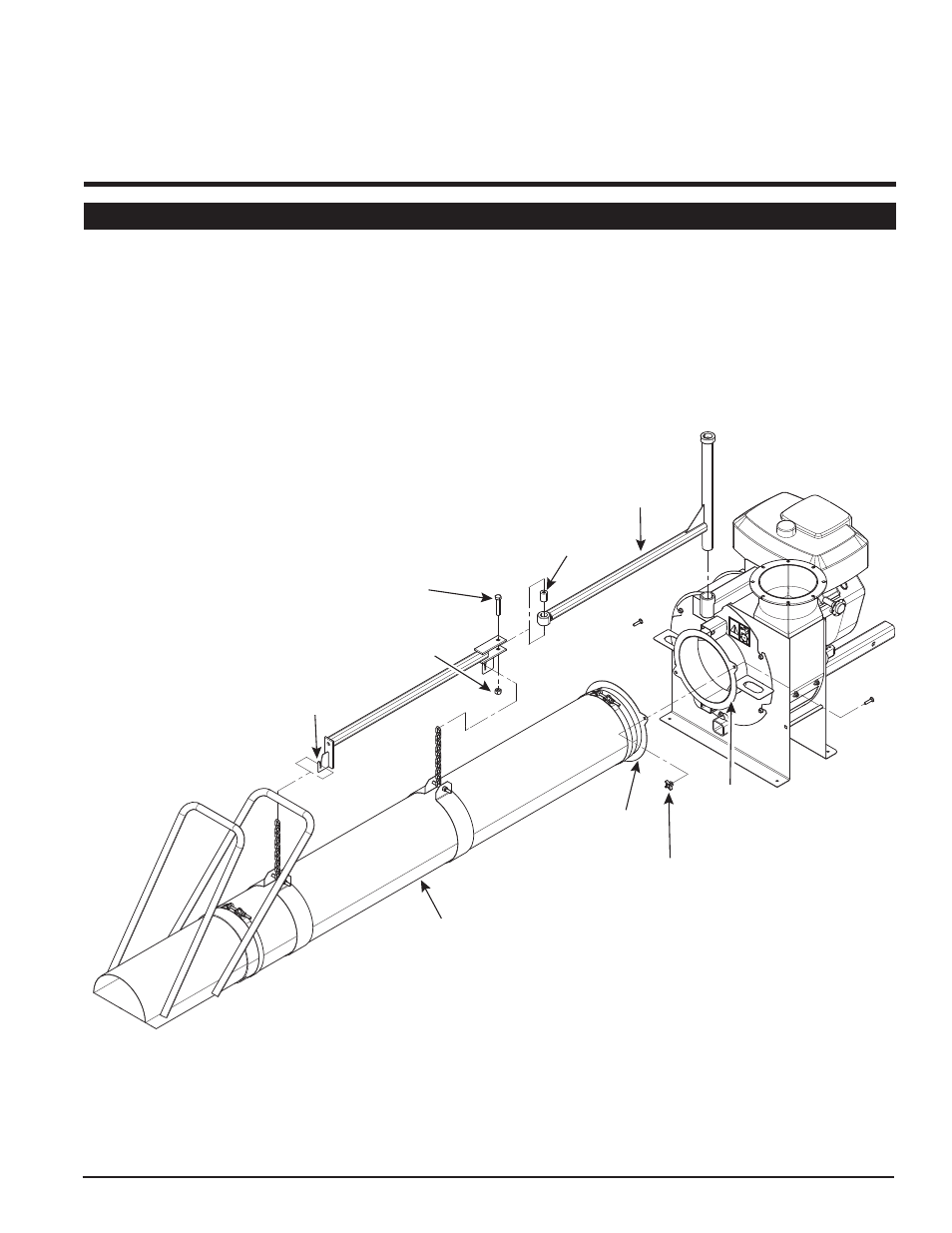

2.1 FIXATION DU TUYAU D’ASPIRATION
BOULONS de
1/2 po x 2 3/4 PO
CALE D’ÉCARTEMENT
ÉCROU DE 1/2 PO
ADAPTATEUR
DE L’ORIFICE
D’ADMISSION
DU TUYAU
PIÈCE SOUDÉE
DE L’ADMISSION
DU VENTILATEUR
MOLETTE
SUPPORT
DE TUYAU
TUYAU
CROCHETS
DU SUPPORT
DE TUYAU
MODÈLES DL 8390 ET DL 10570
1. Fixez l’adaptateur de l’orifice d’admission du tuyau sur la pièce soudée
de l’admission du ventilateur au moyen des deux molettes fournies.
2. Assemblez les deux supports de tuyau à l’aide du boulon de 1/2 x 2 3/4
po, de la cale d’écartement et de l’écrou de 1/2 po fournis dans la trousse
du propriétaire.
3. Insérez le support de tuyau dans la cale d’écartement du carter du
ventilateur.
4. Raccordez le tuyau à son support en accrochant les maillons de chaîne
dans les crochets du support de tuyau.
