Chargeuses de déchets 8 et 10 pouces

11

ENTRETIEN ET RÉPARATIONS

AVANT D’INSPECTER OU D'INTERVENIR SUR QUELQUE PARTIE QUE CE SOIT DE LA MACHINE, ARRÊTEZ CETTE DERNIÈRE ET

ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.

AVERTISSEMENT

5.4 REMPLACEMENT DU REVÊTEMENT D’USURE

Les revêtements d’usure du carter du ventilateur sont

remplaçables sur les modèles à moteur de 390 et 570 cm3. Pour

remplacer les revêtements d’usure :
1. Arrêtez le moteur et laissez le rotor s’immobiliser

complètement.

2. Retirez du carter du ventilateur la pièce soudée de son orifice

d’admission.

3. Retirez le boulon de 7/16 x 1 1/2 po et la rondelle de

l’extrémité du vilebrequin du moteur.

4. Retirez la bague et le rotor du vilebrequin du moteur.
5. Depuis l’extérieur du corps de la chargeuse de déchets,

retirez les huit écrous Nylock de 5/16 po qui retiennent les

deux revêtements d’usure.

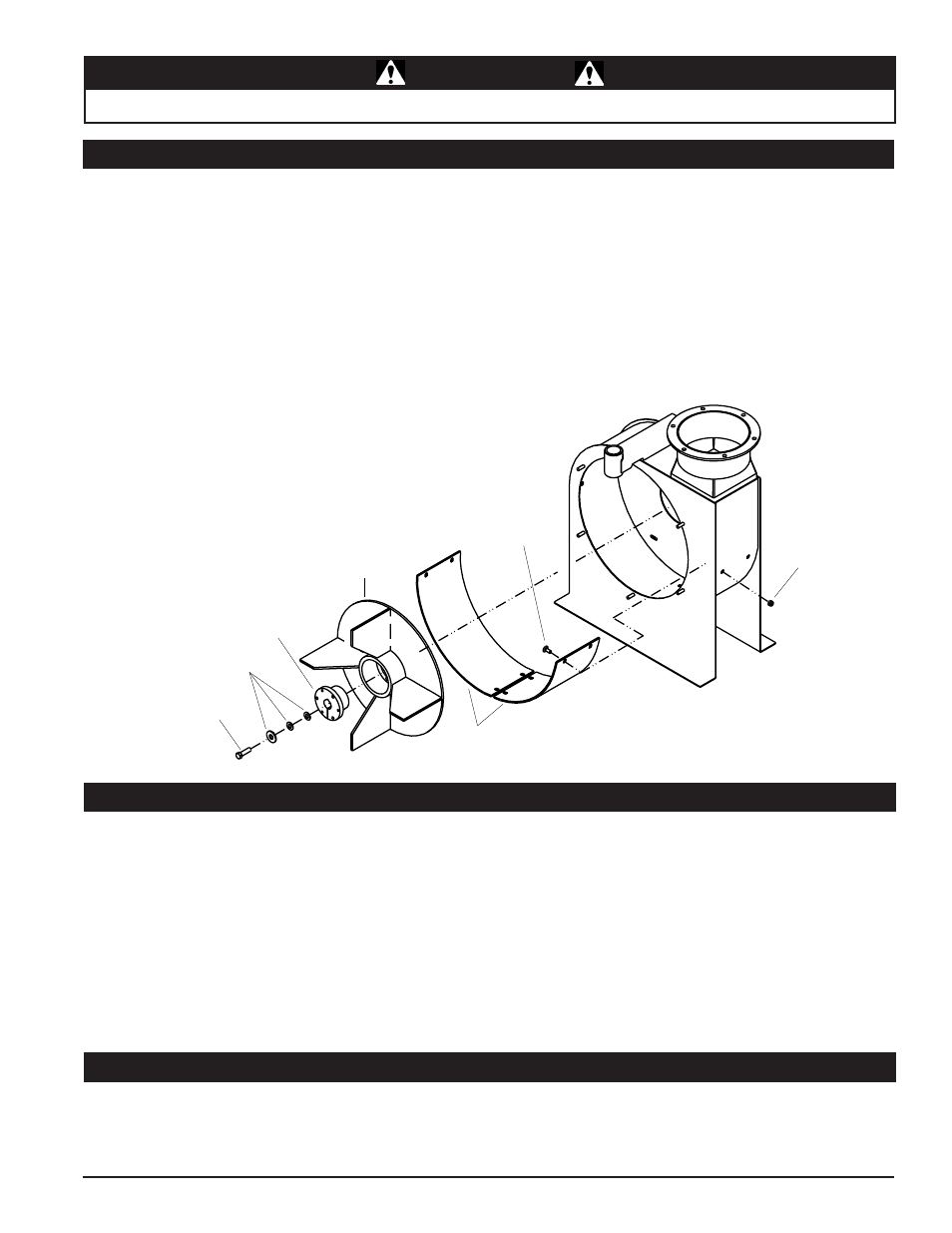

REVÊTEMENTS

D’USURE

ROTOR

BAGUE

BOULON DE

7/16 x 1 1/2 po

RONDELLES

BOULON DE

CARROSSERIE

DE 5/16 x 3/4 po

ÉCROU

NYLOCK

DE 5/16 po

La chargeuse de déchets est prévue pour une utilisation

en conditions relativement sèches. Des matières végétales

mouillées, trop de déchets et de grosses brindilles peuvent

causer un bourrage du rotor ou boucher le tuyau. Un rotor

bourré ralentit le moteur et peut même l’arrêter si le rotor est très

obstrué. Pour débourrer le rotor :
1. Arrêtez le moteur et laissez le rotor s’immobiliser

complètement.

2. Débranchez le fil de la bougie.
3. Desserrez les six écrous de 5/16 po retenant la pièce soudée

de l’orifice d’admission sur le châssis de la chargeuse de

déchets.

5.5 DÉBOURRAGE DU ROTOR

1. Si le tuyau se bouche durant le fonctionnement, redresser le

tuyau peut permettre d’éliminer l’obstruction.

2. Si cette tentative est infructueuse, secouez le tuyau de haut

en bas ou latéralement.

5.6 DÉBOUCHAGE DU TUYAU D’ALIMENTATION

6. Retirez les revêtements usés et insérez les revêtements

neufs.

7. Installez les revêtements d’usure neufs à l’aide de huit

boulons de carrosserie de 5/16 x 3/4 po et d’écrous Nylock.

Insérez les boulons de carrosserie depuis l’intérieur du corps

de la chargeuse de déchets. Serrez la visserie à 17 pi-lb.

8. Remettez la bague et le rotor sur le vilebrequin du moteur.
9. Remettez le boulon de 7/16 x 1 1/2 po et la rondelle sur le

vilebrequin du moteur. Serrez à un couple de 50 pi-lb.

10. Veillez à préserver un espacement d’environ 1/4 po entre le

carter du ventilateur et la plaque du rotor.

4. Tournez l’orifice d’aspiration dans le sens horaire pour

l’enlever.

5. Vérifiez si le tuyau est obstrué et retirez les déchets du

rotor.

6. Tournez le rotor à la main pour vous assurer qu’il a été

débourré.

7. Placez la pièce soudée de l’orifice d’admission sur les six

écrous du châssis et tournez-la dans le sens antihoraire pour

placer les montants dans les encoches de la pièce soudée.

Serrez la visserie de 5/16 po à un couple de 17 pi-lb.

8. Rebranchez le fil de la bougie et reprenez les opérations.

3. Si l’obstruction persiste après ces deux étapes, arrêtez le

moteur et attendez l’immobilisation complète de toutes les

pièces mobiles. Retirez alors le tuyau du carter du ventilateur

et débouchez le tuyau à la main.
