6 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
Partie
ASSEmbLAGE 2
mISE EN GARdE
si des boulons ou des écrous sont tombés dans la
machine, il est important de les enlever avant de démarrer
la machine. retirez ces articles de la zone de la broyeuse
en enlevant l’écran protecteur d’évacuation.
2.1 INSTRUcTIONS POUR
L’INSTALLATION dE LA POIGNÉE
2.2 INSTRUcTIONS POUR
L’INSTALLATION dE LA TRÉmIE
2.3 INSTRUcTIONS POUR
L’INSTALLATION dE LA RALLONGE dE
GOULOTTE dE dÉcHIQUETEUSE
2.4 INSTRUcTIONS POUR
L’INSTALLATION dES dÉcHARGES
retirez l’ensemble déchiqueteuse/broyeuse et la trémie de 1.
la caisse d’expédition et de la palette.
Installez quatre boulons de 5/16 x ¾ po de manière à ce que
2.
la tête du boulon se trouve à l’intérieur de la trémie. serrez
les boulons à l’aide des écrous nylock de 5/16 po et des
rondelles plates de 5/16 po.
Ensamble el montaje de la tolva al bastidor de modo que la 1.
manija esté colocada por sobre el motor y la abertura esté
orientada hacia el conducto de la chipeadora.
Instale doce pernos de 5/16” (8 mm) x 3/4” (19mm) de modo
2.
que la cabeza del perno quede dentro de la tolva. sujete los
pernos con arandelas planas de 5/16”(8 mm) y tuercas con
cubierta de nylon de 5/16”(8 mm) .
Placez la rallonge sur la goulotte. alignez les quatre trous 1.
situés au fond de la rallonge et sur la partie supérieure de
la goulotte.
Installez quatre boulons de 5/16 x ¾ po de façon à ce que le
2.
boulon se trouve à l’intérieur de la goulotte de la broyeuse.
serrez les boulons à l’aide d’écrous de 5/16 po. serrez
l’écrou jusqu’à ce qu’il soit bien serré contre la rallonge de
goulotte.
Placez les ensembles soudés respectifs de décharge sur 1.
la déchiqueteuse Les trous sur l’ensemble soudé doivent
s’aligner sur les trous de la broyeuse.
assujettissez la partie supérieure de l’ensemble soudé de la
2.
décharge à l’aide de un boulon (porte étroite) de 5/16 x 7 ½
po ou un boulon (porte large) de 5/16 x 10 po et des écrous
de 5/16 po. serrez pour obtenir le couple correct.
assujettissez la partie inférieure de l’ensemble soudé de la
3.
décharge à l’aide de deux boulons de 5/16 x ¾ po et d’écrous
de 5/16 po. La tête du boulon doit se trouver à l’intérieur de
l’assemblage de décharge. serrez pour obtenir le couple
correct.

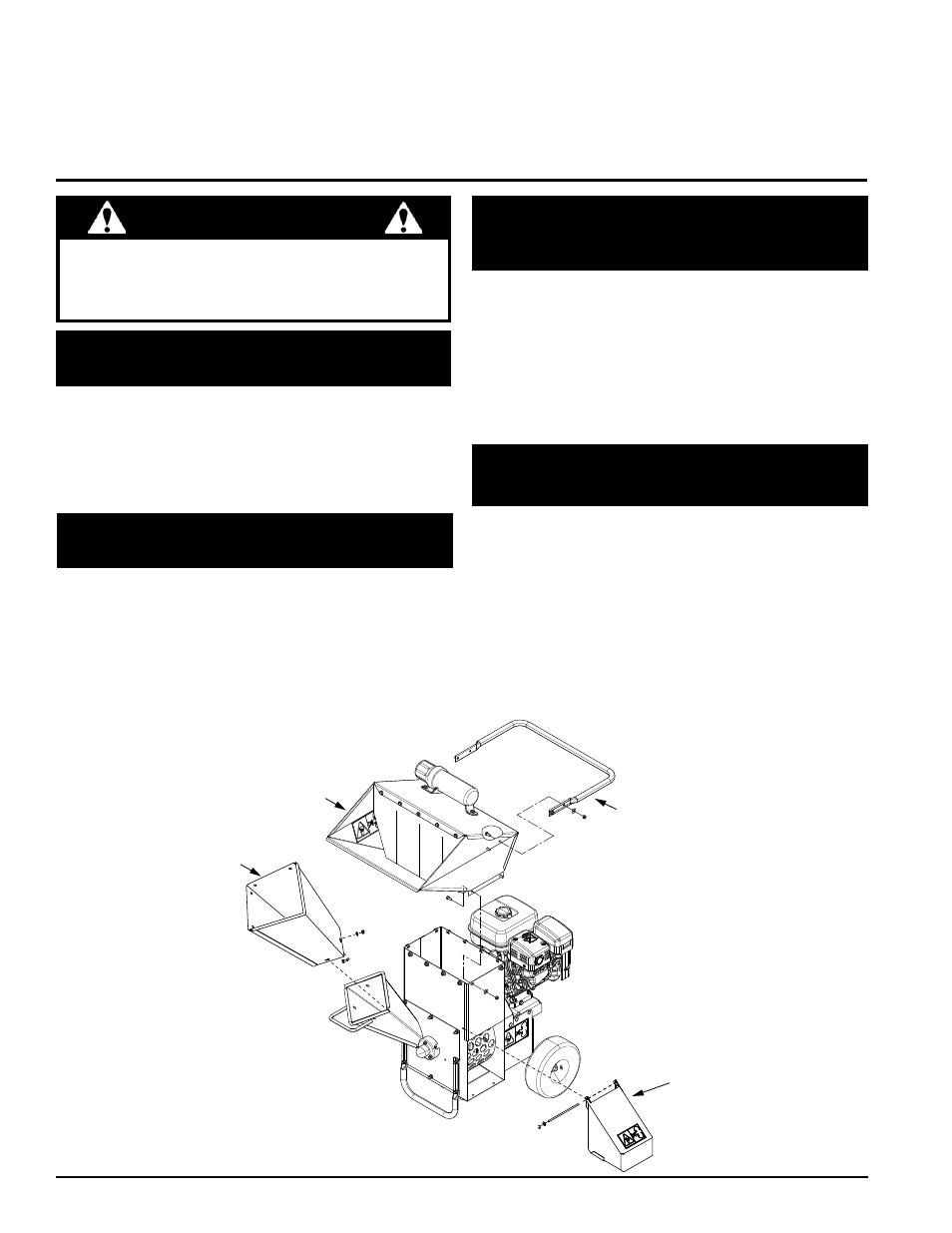

MANETTE
TREMIE
RALLONGE DE
DÉCHIQUETEUSE
( CERTAINS MODÈLES )
ENSEMBLE DE
DÉCHARGE
( CERTAINS MODÈLES )
