9 DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
ASSEMBLAGE
2.6 INSTALLATION DE LA GOULOTTE D’ALIMENTATION (CONT.)
MODELOS CONFORME CON LAS NORMAS DE CE (CON BARRA DE SEGURIDAD)
1. Montez la trémie d’alimentation (1) sur le corps de la déchiqueteuse à l’aide de huit boulons de carrosserie (2) de 3/8 x 1-1/4
po., deux boulons de carrosserie (4) de 3/8 x 1 po. et d’écrous de sécurité nylock de 3/8 po et de rondelles plates. Aux deux
emplacements des boulons supérieurs et inférieurs, insérez les boulons de l’intérieur de la protection du rouleau d’alimentation.
Les six autres boulons se montent sur les brides externes du carter du rouleau d’alimentation et de la trémie d’alimentation. Un
étrier revêtu (3) est boulonné sur le corps de la déchiqueteuse au niveau du trou de montage inférieur. Il faut retirer cet étrier et
ce boulon puis le refixer sur la trémie d'alimentation dans la même position. Ne le serrez pas encore à fond.
2. Un étrier revêtu (7) est aussi boulonné sur la partie inférieure de la trémie d’alimentation au niveau de la charnière. Il faut enlever
le boulon (6) de 3/8 x 1-1/4" et l’étrier pour faire passer le faisceau de fils à travers l’étrier. REMARQUE: Ce même boulon sera
utilisé pour attacher le support (5) de la trémie à la trémie d’alimentation.
3. Montez le support de la trémie (5) sur le châssis de la déchiqueteuse à l’aide de deux boulons à tête carrosserie de 3/8 x 1 po,
deux boulons à tête carrosserie de 3/8 x 1-1/4 po, et rondelles et écrous de sécurité nylock.
4. Montez le support de la trémie sur la trémie d’alimentation au niveau de la charnière en utilisant le boulon à tête hexagonale de
3/8 x 1-1/4 po, l’étrier revêtu (avec le faisceau de fils passant au travers) ainsi que la rondelle et l’écrou, retirés à l’étape 3..
5. Boulonnez le support de la plaque d’immatriculation (8) sur le support de la trémie comme illustré, à l’aide de deux boulons de
carrosserie (9) de 5/16 x 1 po, deux boulons de carrosserie (10) de 5/16 x 3/4 po, et rondelles et écrous de sécurité nylock
6. À présent reprenez et serrez à fond les boulons et les écrous qui attachent la trémie d’alimentation au carter.
7. Raccordez les fils provenant de la trémie d’alimentation aux connecteurs situés en-dessous du carter du rouleau d’alimentation
de la déchiqueteuse. La couleur des attaches de câble sur les fils de la déchiqueteuse indiquent à quels fils ils doivent être
raccordés.

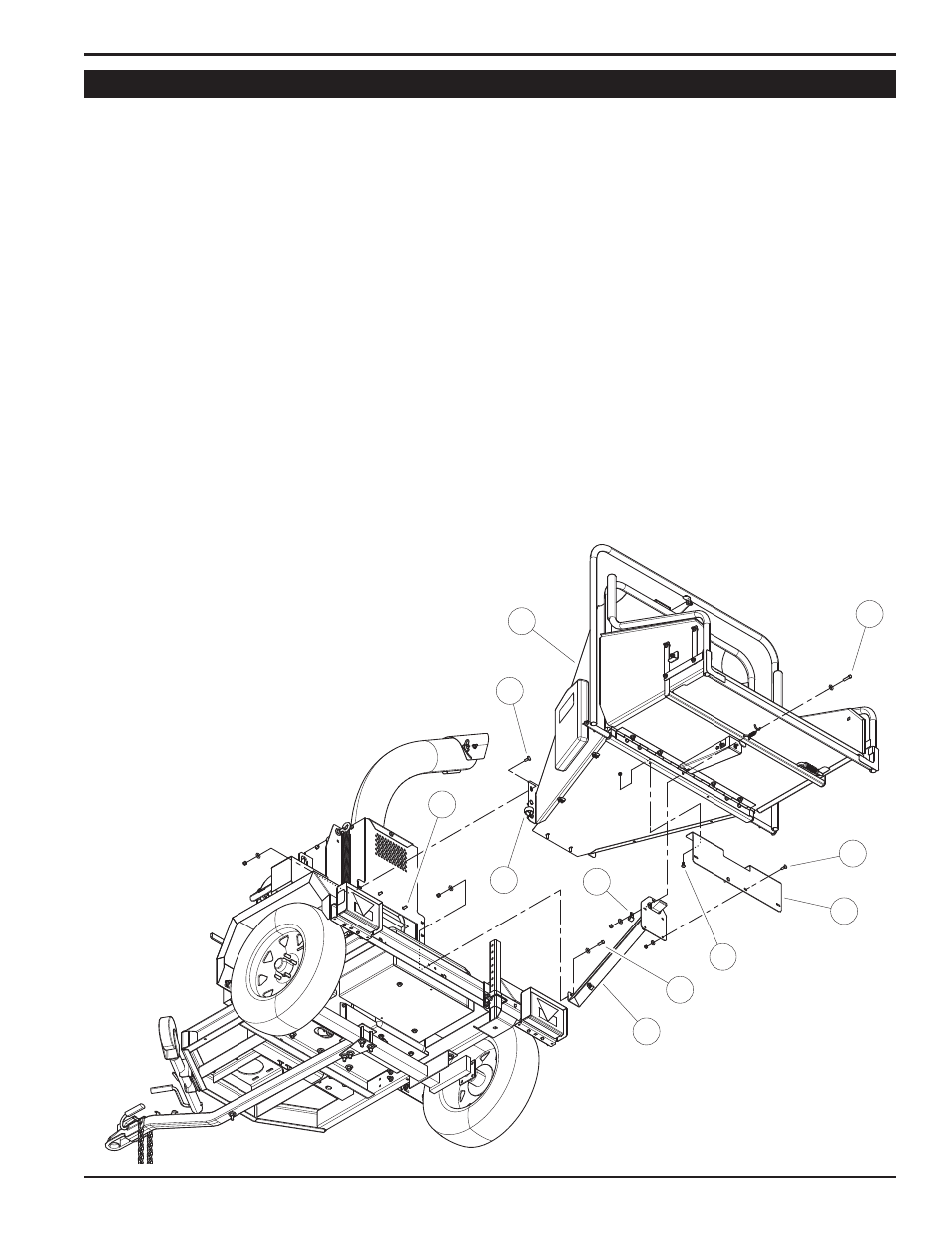

Figure 2.9, Installation de la Goulotte D'Alimentation (Conforme aux normes CE)
1
2
3
4
4
5
6
7
8
9
10
