DÉCHIQUETEUSE 8 POUCES A PLATEAU TOURNANT 8
ASSEMBLAGE
2.7 VÉRIFICATION DES ROUES DU
ROULEAU ARRIÈRE
Une fois la déchiqueteuse entièrement assemblée, vérifiez les
roues du rouleau arrière pour vous assurer qu’elles touchent
bien la base de la table tournante se trouvant directement au-
dessus. S’il y a un espace, les roues ne soutiendront pas la
base de la remorque. Pour le réglage des roues, consultez la
section 5.16.
2.6 GOULOTTE D’ÉVACUATION
Gardez les écrous aussi serrés que possible tout en permettant
à la goulotte d’évacuation de tourner librement.
NOTE

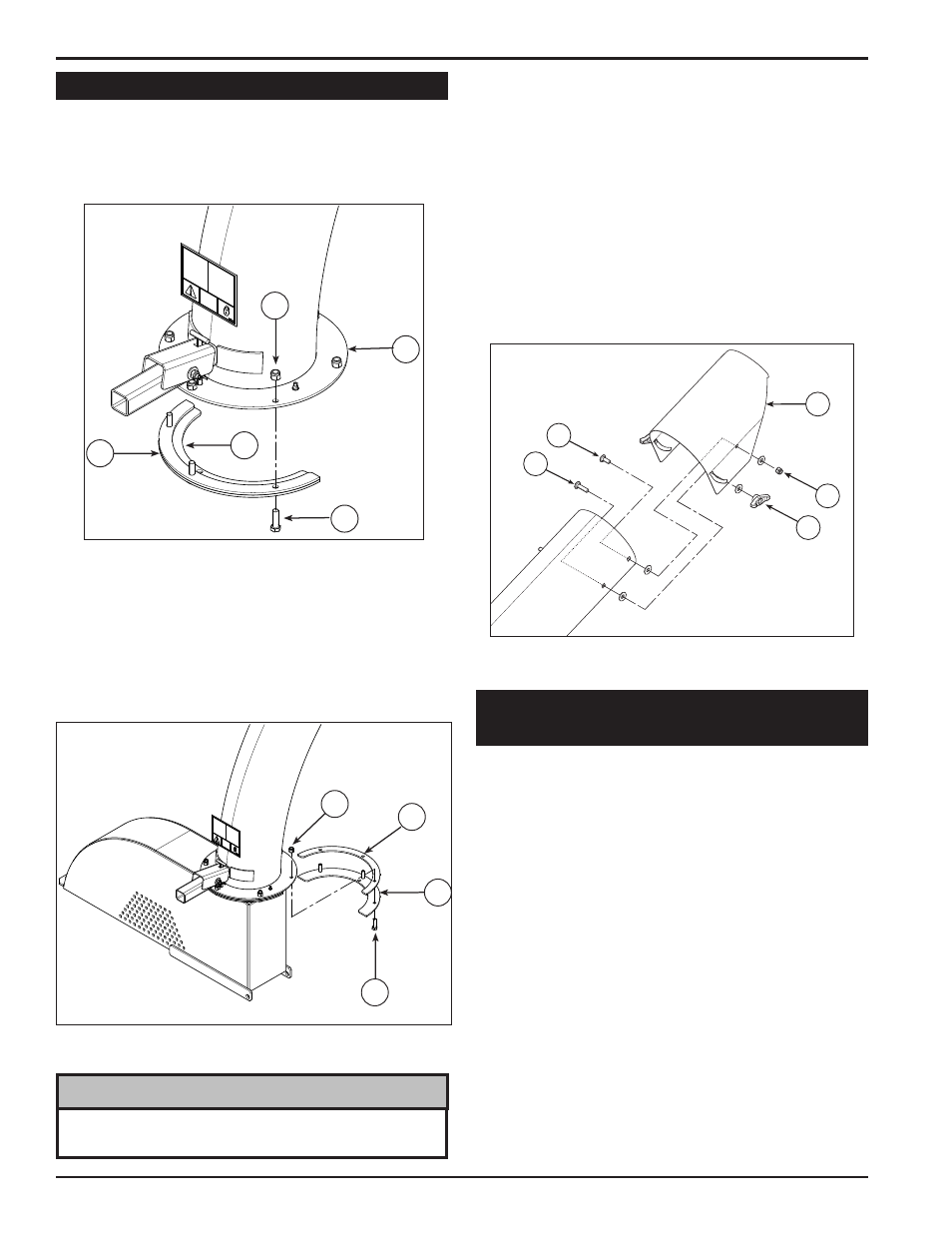

Figure 2.7 – Ensemble de goulotte d’évacuation
Figure 2.9 – Ensemble de déflecteur
Figure 2.8 – Ensemble de goulotte d’évacuation
1. Fixez un anneau de support(1) et un anneau d’écartement(2)
sur la base du tube de décharge(3) à l’aide de trois boulons(4)
de 3/8 x 1 1/4 po et d’écrous Nylock(5). Serrez en laissant
un écart de 1/16 po pour permettre le montage sur la bride.
Voir la Figure 2.7.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
2. Faites glisser le tube sur la bride de montage du châssis
de la déchiqueteuse. L’anneau de support(1) du tube de
décharge doit glisser sous le rebord de la bride. Serrez les
boulons et les écrous pour l’immobiliser.
3. Installez la deuxième moitié de la pièce d’écartement(2) et de
l’anneau de support(1) sur le tube de décharge à l’aide des
boulons(4) de 3/8 x 1 1/4 po et des écrous Nylock(5).
4. Graissez l’embout de graissage situé à la base de la goulotte
pour la lubrifier. Faites tourner la goulotte et graissez-la
jusqu’à ce qu’elle tourne librement.
5. Faites tourner le tube de 360 degrés et bloquez-le à l’aide
de la goupille de blocage pour vous assurer qu’il est
correctement monté.
6. Fixez le déflecteur(6) sur le tube de décharge. Pour connecter
le déflecteur, faites passer deux boulons(7) de 3/8 x 1 1/2 po
dans le trou inférieur du tube de décharge. Faites passer ces
boulons à travers l’intérieur du tube, la rondelle, le déflecteur,
la rondelle, puis le bouton(8).
7. Terminez en boulonnant le déflecteur sur le tube à l’aide
de deux boulons(9) de 3/8 x 1 po insérés dans le trou à
l’extrémité du tube de décharge, puis fixez avec des rondelles
de 3/8 po et des écrous Nylock(10).
