7 DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT
FRANÇAIS
ASSEMBLAGE
2.6 GOULOTTe d’ÉVACUATION
attachez la goulotte d’évacuation à la bride de montage sur 1.
le bâti de déchiqueteuse. La moitié du collier de montage
est déjà attachée à la goulotte. Faites glisser la goulotte sur
la bride et serrez les boulons pour l’attacher.
Installez la deuxième moitié du collier sur la goulotte et la
2.
bride.
Graissez le raccord de graissage et serrez complètement
3.
les écrous.
desserrez chaque écrou d’un tour et essayez de faire tourner
4.
la goulotte. Si elle ne tourne pas librement, desserrez chaque
5.écrou de 1/2 tour jusqu’à ce qu’elle tourne librement.
Faites tourner la goulotte de 360 degrés et bloquez-la en
5.
place à l’aide de la poignée pour vous assurer qu’elle est
montée correctement.
Gardez les écrous aussi serrés que possible tout en permettant
à la goulotte d’évacuation de tourner librement.
NOTe
DEUXIÈME
MOITIÉ DE
COLLIER
RACCORD DE
GRAISSAGE

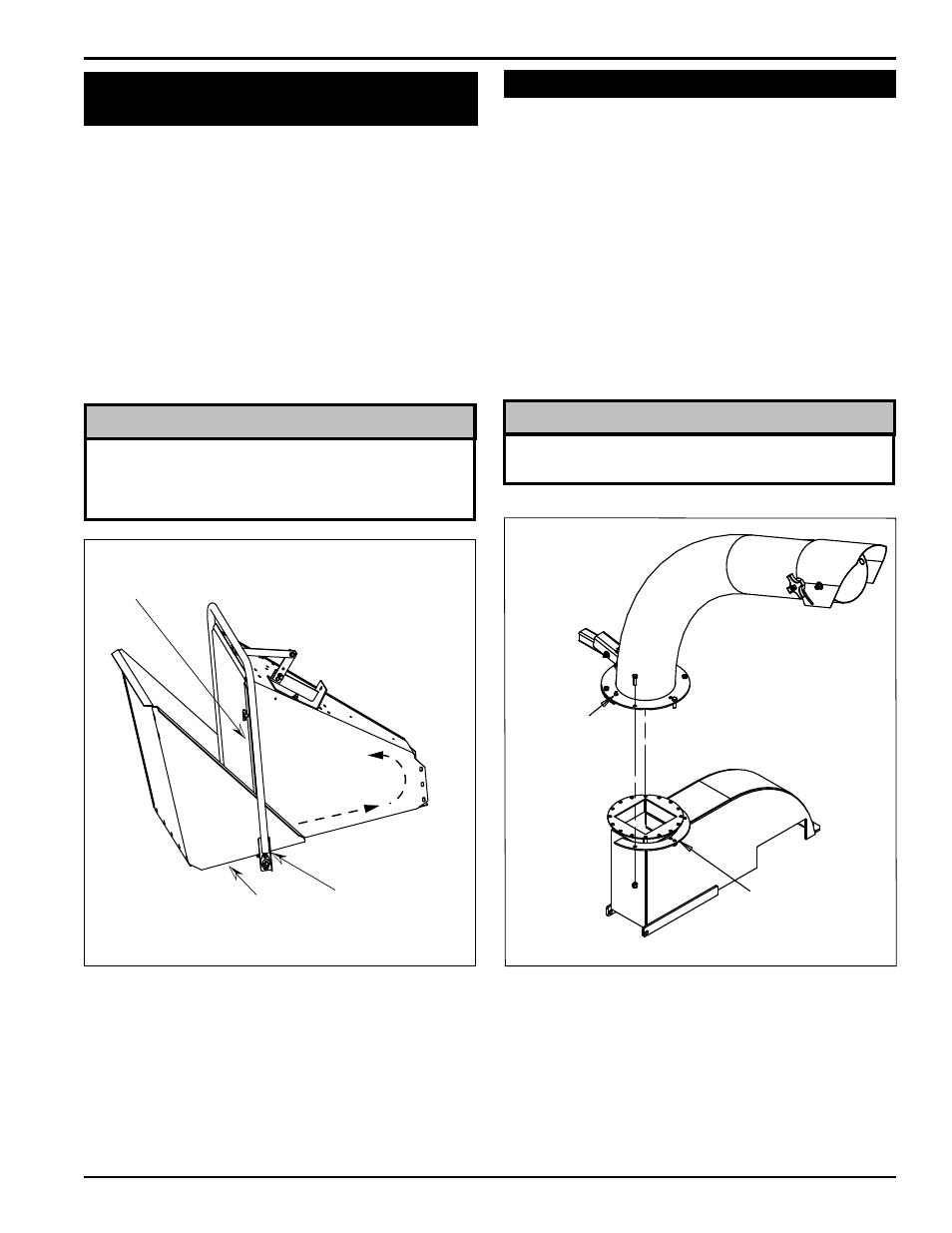

Figure 2.4 – Ensemble de goulotte d’évacuation
assurez-vous que la lèvre du plateau de rallonge est bien
positionnée derrière la lèvre de la trémie de déchiqueteuse.
Cela procure une surface plus plate et empêche des
obstructions pendant l’alimentation de la machine.
NOTe
Inclinez le plateau de rallonge ver le haut, de sorte que 1.
sa partie inférieure soit dirigée vers l’extérieur (figure 2,3).
Glissez les rebords du plateau entre la charnière et les
rebords de la goulotte de la déchiqueteuse.
Inclinez le plateau vers le bas jusqu’à ce qu’il repose sur la
2.
charnière et que ses rebords soient en contact avec l’arrière
des rebords de la goulotte de la déchiqueteuse.
Insérez cinq boulons de carrosserie de 3/8 x 1 po (se trouvant
3.
dans le kit du propriétaire) dans le plateau de rallonge et la
charnière. Immobilisez les boulons à l’aide de rondelles et
d’écrous nylock du bas.
Fixez la pièce soudée de support de la goulotte sur le trou
4.
central de la goulotte à l’aide du boulon existant.
2.5 FIxATION dU PLATeAU de
RALLONGe
REBORD DU
PLATEAU DE
RALLONGE
REBORD DE GOULOTTE
DE DÉCHIQUETEUSE
CHARNIÈRE DE
RALLONGE
Figure 2.3. Fixation du plateau de rallonge
