15
FRANÇAIS
DÉCHIQUETEUSE 9 POUCES
SeRVICe & eNTReTIeN
AVANt D’INsPeCteR ou De RÉPAReR uNe PIÈCe De Cette MACHINe, CouPez LA souRCe D’ALIMeNtAtIoN, DÉCoNNeCtez Le CÂbLe De LA bouGIe
D’ALLuMAGe et AssuRez-Vous Que toutes Les PIÈCes eN MouVeMeNt se soNt IMMobILIsÉes.
mISe eN GARde
5.8 RemPLAcemeNT deS PALIeRS de
ROTOR
enlevez les deux boulons retenant le couvercle d’accès 1.
au châssis principal. Inclinez le couvercle pour accéder au
rotor.
enlevez la grande protection de courroie.
2.
Desserrez les boulons de la pompe hydraulique et enlevez 3.
la courroie de la pompe hydraulique.
soulagez la tension de la courroie d’entraînement en
4.
appuyant sur la pédale d’engagement de courroie. Retirez
ensuite la courroie d’entraînement des poulies. À l’aide des
boulons de blocage des bagues, retirez les bagues et les
poulies de l’arbre de rotor.
enlevez de chaque palier de rotor les quatre boulons de 1/2
5.
po et retirez le support du capteur.
À l’aide d’un palan ou d’un appareil de levage, soulevez le
6.
rotor pour le sortir complètement du châssis. L’ensemble du
rotor pèse 275 lb.
une fois le rotor sorti du châssis, enlevez les deux colliers
7.
et les paliers. Placez des paliers neufs sur l’arbre de rotor.
Réinstallez le collier avant sur l’arbre.
À l’aide du palan ou de l’appareil de levage, remettez
8.
l’ensemble du rotor sur le châssis de la déchiqueteuse.
Glissez le rotor pour le remettre en place jusqu’à ce que le collier
9.
avant soit bien serré contre le palier avant. Fixez le palier avant sur
le châssis à l’aide de quatre boulons de ½ po. serrez les boulons
à un couple de 75 lb-pi. Vérifiez l’enclume de la déchiqueteuse et
réglez-la au besoin. boulonnez le palier arrière sur le châssis de
la déchiqueteuse. Remettez le support du capteur sur le palier
arrière à l’aide d'un boulon du palier supérieur.
Glissez le collier arrière sur l’arbre contre le palier arrière. Veillez
10.
à ce que le boulon du collier s’aligne avec le capteur. Glissez la
bague sur l’arbre, la bride contre le collier et verrouillez la bague
sur l’arbre. Fixez la grande poulie sur la bague. Remettez les
courroies d’entraînement sur les poulies.
Vérifiez l’alignement des poulies avec une règle droite et
11.
effectuez les réglages nécessaires. Vérifiez la tension de la
courroie. Le milieu de la courroie devrait fléchir de 7/16 po
quand elle est soumise à une charge de 20 lb (figure 5,5).
Remettez en place la courroie de la pompe hydraulique.
12.
Réglez à nouveau la tension de la courroie de la pompe
hydraulique en glissant celle-ci dans les fentes de montage.
serrez les boulons.
Remettez en place la protection de courroie et reprenez les
13.
opérations.
Appuyez sur la pédale d’engagement de courroie, démarrez
14.
le moteur, engagez la courroie d’entraînement et testez la
machine. Réglez les poulies et la tension de la courroie au
besoin.
un couple de serrage incorrect des boulons peut entraîner des
dommages matériels et/ou corporels.
ATTeNTION
5.7 NeTTOyAGe d’UN ROTOR ObSTRUÉ
si la machine devient obstruée, levez la poignée d’engagement,
arrêtez le moteur, débrancher le fil de bougie et laissez la
machine venir à un arrêt complet avant d’enlever les débris.
Ne faites pas fonctionner la machine sans les protecteurs et
écrans corrects en place.
AVeRTISSemeNT

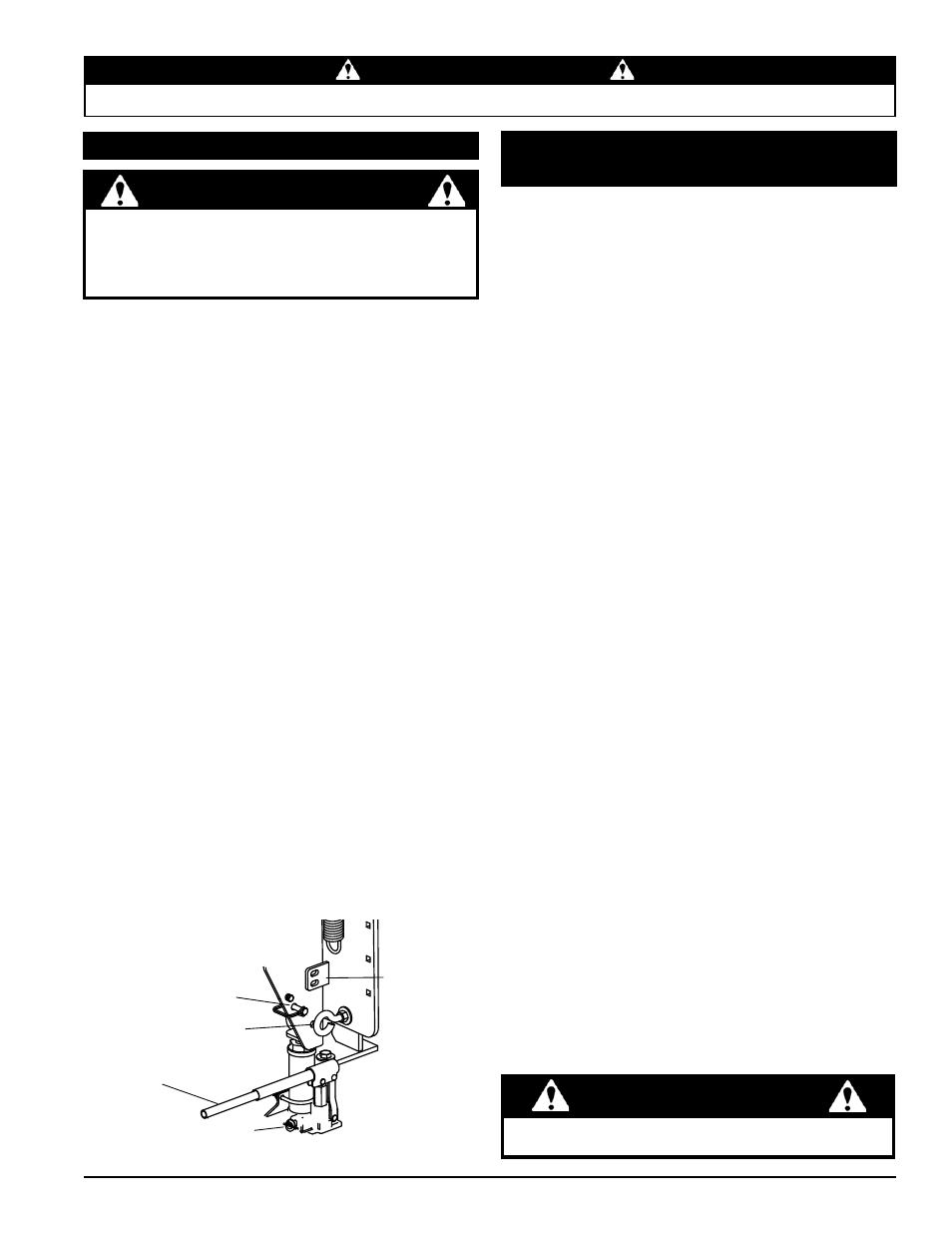

Vérin de
rouleau
d’alimentation
Clapet de
non-retour
Goupille
d’arrêt en
position de
rangement
Console de
support
Position de
goupille
d’arrêt
L’introduction de matériau trop grand ou en trop grand nombre en
même temps peut obstruer la déchiqueteuse. Pour dégager un
disque obstrué, procéder de la manière suivante:
Arrêtez le moteur et attendez que toutes les pièces en 1.
mouvement s’immobilisent.
Retirer les deux boulons de 3/8” qui retiennent le couvercle
2.
d’accès sur le bâti de déchiqueteuse et soulever le couvercle
d’accès.
Retirer la goupille d’arrêt de sa position de rangement (voir
3.
ci-dessous).
tourner le clapet de non-retour dans le sens horaire pour
4.
engager la pompe de vérin.
Pomper à l’aide de la poignée pour relever le rouleau
5.
d’alimentation jusqu’à ce que la position de la goupille d’arrêt
s’aligne avec l’un des trous de console de support.
Immobiliser la position en mettant la goupille d’arrêt à travers
6.
la console de support et la position de goupille d’arrêt.
effectuer un nettoyage pour enlever les débris du disque de
7.
déchiqueteuse, tourner le disque à la main pour s’assurer
qu’il est libre de tourner. Faire attention à éviter les lames de
déchiqueteuse lors de l’enlèvement des débris.
Retirer la goupille d’arrêt et la remettre dans sa position
8.
de rangement. eN LAIssANt LA GouPILLe D’ARRÊt
DANs toute AutRe PosItIoN, oN Peut GÊNeR Le
FoNCtIoNNeMeNt Du RouLeAu D’ALIMeNtAtIoN.
tourner le clapet de non-retour dans le sens antihoraire pour
9.
débrayer la pompe et abaisser le vérin.
Fermer le couvercle d’accès et remettre les boulons en place.
10.
Recommencer le fonctionnement avec une commande des 11.
gaz à ¼.
Figure 5,3
