8 DÉCHIQUETEUSE À PRISE DE FORCE 540
ASSemblAge
2.7 FIXATION dU TUbe de dÉCHARGe
(Modèle CHF9540H)
Boulonnez le tube de décharge sur la bride de montage avec les
huit boulons de 3/8 x 7/8 po, écrous et rondelles fournis. Insérez
les boulons dans un trou sur deux.

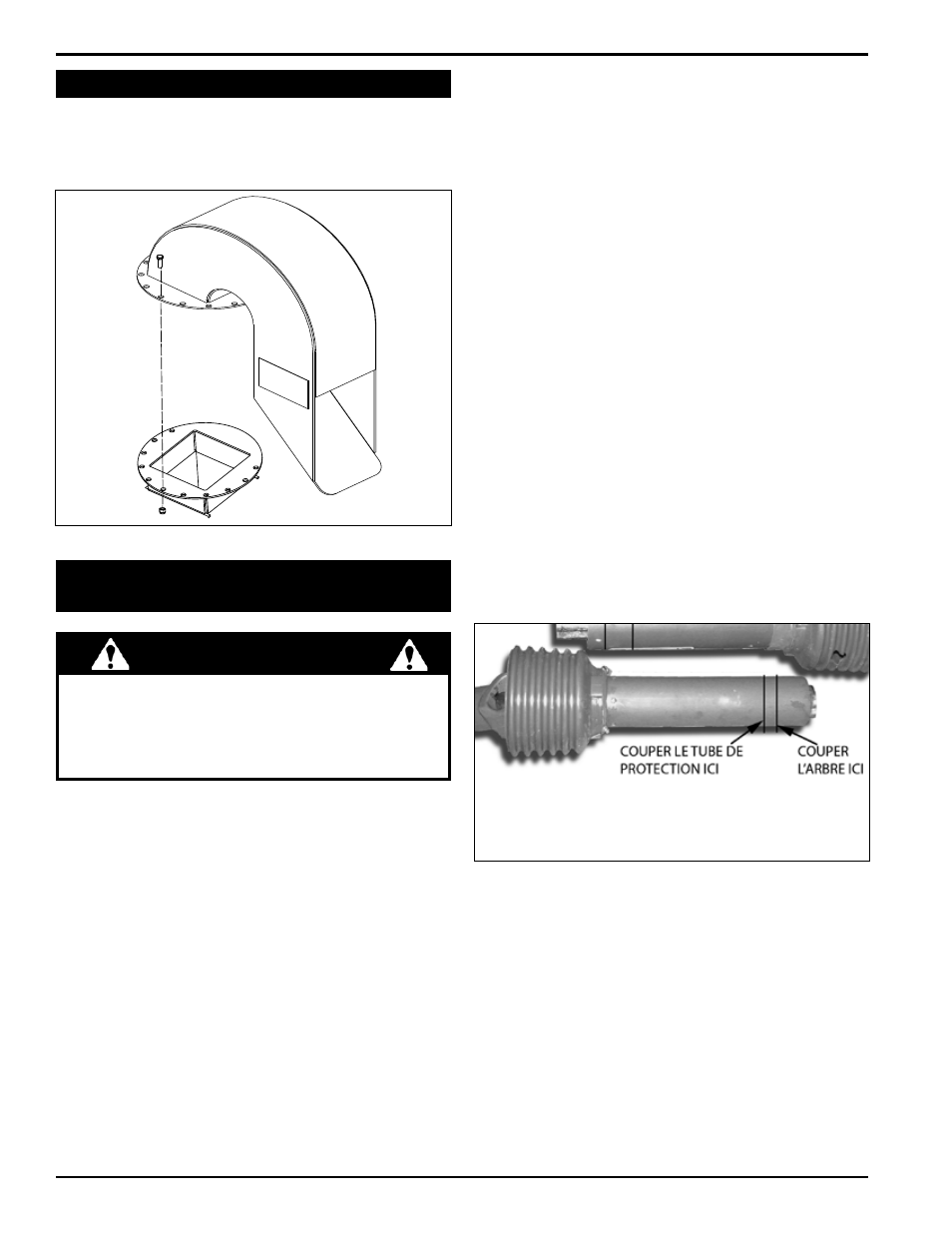

Figure 2.8. Fixation du tube de décharge
2.8 CONNeXION de L'ARbRe
d'eNTRAÎNemeNT de LA PRISe de FORCe
Le tracteur doit être doté d’un arbre de prise de force standard
de 540 tours/minute.
Si le tracteur est doté d’un embrayage de prise de force
électrique, renseignez-vous auprès de votre concessionnaire
sur les méthodes opératoires correctes.
ImPORTANT
2.10.1 Vérification de la longueur de l’arbre
d’entraînement de la prise de force
Reliez la déchiqueteuse au tracteur au moyen d’un attelage 1.
trois points.
Vous devez vous assurer que la longueur de l’arbre
2.
d’entraînement de la prise de force livré avec votre machine
convient à votre tracteur. Réglez la déchiqueteuse de haut
en bas et mesurez l’espace le plus court et le plus long entre
l’arbre de rotor de la déchiqueteuse et la prise de force du
tracteur.
L’arbre d’entraînement de la prise de force peut s’étendre
3.
jusqu’à un maximum de 24,49 po, avec un chevauchement
de 6,43 po. Cet arbre d’entraînement s’adapte sur la
plupart des modèles. Toutefois, si l’espace le plus long
est supérieur à 24,49 po, vous devrez vous procurer un arbre
d’entraînement de prise de force plus long.
L’arbre d’entraînement de la prise de force
4. peut se
comprimer jusqu’à un minimum de 18,1 po Si l’espace le
plus court est inférieur à cette mesure, coupez l’arbre à la
longueur correcte, comme expliqué à la section 2.10.2.
2.10.2 Réduction de la longueur d’un arbre
d’entraînement de prise de force
Séparez l’arbre d’entraînement en deux parties. Connectez 5.
une extrémité à la prise de force du tracteur et l’autre
extrémité à l’arbre de rotor de la déchiqueteuse. Alignez les
deux moitiés parallèlement l’une à l’autre.
Mesurez la distance entre l’extrémité du tube de l’une des
6.
moitiés d’arbre d’entraînement et le bas de la protection
d’extrémité de l’autre moitié d’arbre (dimension A sur la
figure 2.6). À partir de la dimension A, mesurez et tracez vers
l’intérieur du tube un repère de 1 9/16 po.
Coupez le tube à l’endroit indiqué.
7.
En utilisant le morceau de tube coupé comme mesure, placez 8.
le morceau coupé contre l’extrémité de l’arbre. Tracez un
repère et coupez l’arbre.
En utilisant le morceau de tube coupé comme mesure,
9.
tracez un repère et coupez le tube de l’autre moitié de l’arbre
d’entraînement, puis l’arbre.
Limez les extrémités des deux arbres et joignez les deux
10.
moitiés en les glissant.
Connexion de l’arbre d’entraînement de 1.1.3
la prise de force
Après avoir vérifié que la longueur de l’arbre d’entraînement 11.
convient à votre tracteur, connectez l’arbre d’entraînement à
l’arbre de rotor de la déchiqueteuse à l’aide de clavettes et de
deux écrous de blocage du kit remis au propriétaire
Connectez l’autre extrémité de l’arbre de prise de force au
12.
tracteur.
Figure 2.9
