DÉCHIQUETEUSE 8 POUCES A PLATEAU TOURNANT 16
FONCTIONNEMENT
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE

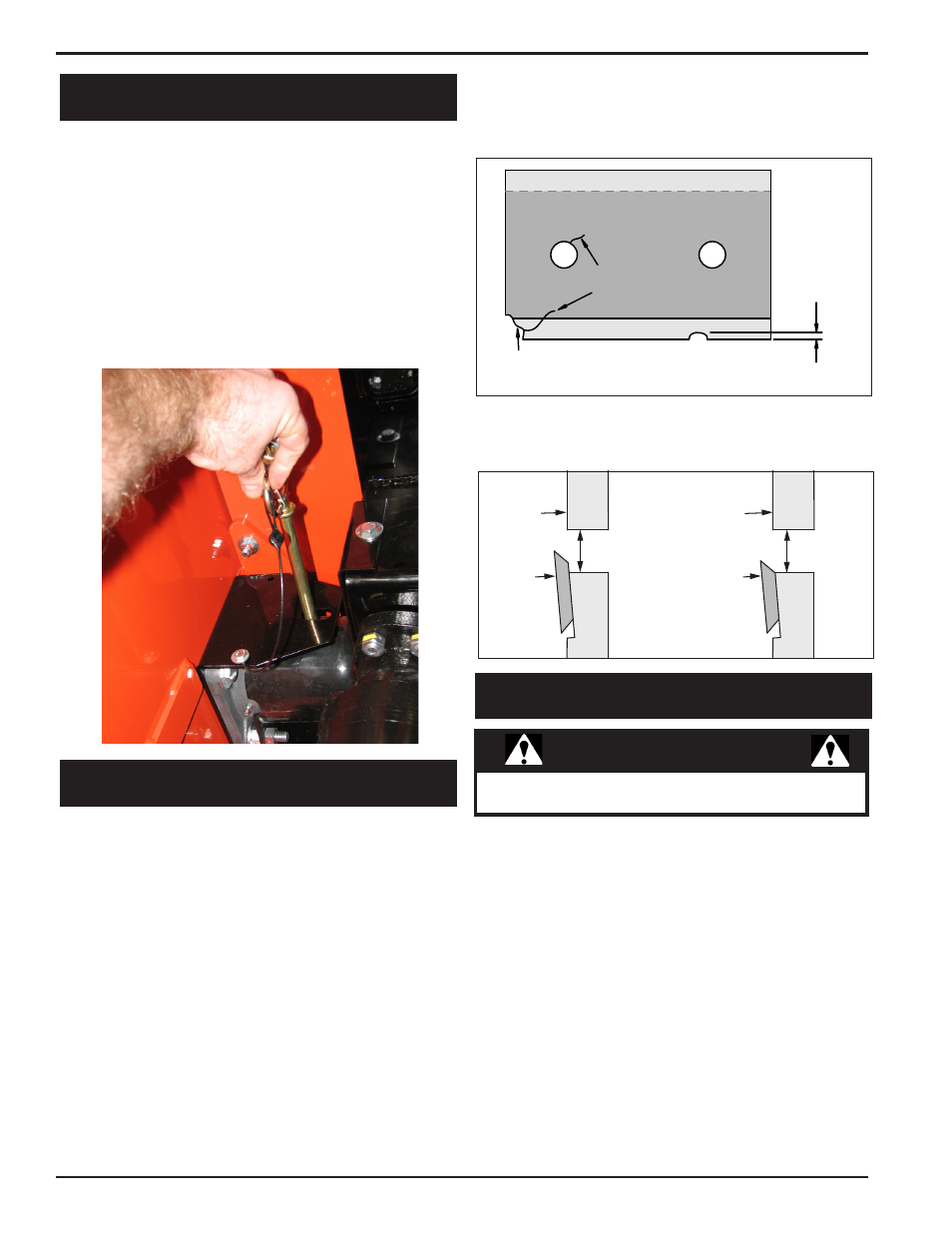

5.2 ENTRETIEN DE LA LAME DE LA
DECHIQUETEUSE
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
5.1 INSTALLATION DU DISPOSITIF DE
BLOCAGE DE DISQUE
Lorsque vous travaillez sur le disque de la déchiqueteuse, utilisez
le dispositif de blocage pour maintenir le disque en place. Suivez
les étapes ci-dessous :
1. Ouvrez en l’inclinant le couvercle d’accès au rotor pour
exposer le disque de la déchiqueteuse.
2. Retirez la goupille de sa position de rangement et insérez-la
dans l'orifice de la partie supérieure de l’arbre.
3. Faites tourner le disque de la déchiqueteuse jusqu’à ce que
la goupille glisse à fond dans la partie supérieure de l’arbre.
4. Une fois l’entretien terminé, retirez la goupille et remettez-la
en position de rangement.
Les lames de la déchiqueteuse s’émoussent avec le temps.
Le déchiquetage devient alors difficile et la machine travaille
plus dure . VERIFIEZ L’ETAT DES LAMES TOUTES LES 5-15
HEURES D’UTILISATION ET AIGUISEZ-LES SI BESOIN.
Le témoin de contrôle clignotera couleur orange toutes les
15 heures pour vous rappeler d’inspecter les lames de la
déchiqueteuse. Pour remettre le contrôleur à zéro, référez-vous
à la section 6.
Vos lames ont besoin d’être aiguisées si :
•
La machine vibre excessivement au moment de l’alimentation
des branches.
• Les branches de petit diamètre ne s’alimentent pas
automatiquement.
• Si les copeaux sont inégaux ou effilochés, surtout quand il
s’agit de branches vertes.
Avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
•
Vous observez des fissures, coins cassés ou entailles de plus
de 1/8 po. (voir ci-dessous).
• La base du bord tranchant est usée ou aiguisée de façon
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
MISE EN GARDE
5.3 RETRAIT DES LAMES DE LA
DECHIQUETEUSE
Les lames de déchiquetage sont tranchantes ! Faites attention
quand en travaillant sur la machine pour éviter les blessures.
1. Retirez les deux boulons de 3/8 po situés sur le couvercle
d’accès au rotor.
2. Inclinez le couvercle pour l’ouvrir et accéder au rotor. Tournez
le rotor de manière que les boulons retenant les lames soient
accessibles.
3. Fixez le rotor en place en installant le dispositif de blocage
de disque.
4. Retirez les deux boulons qui maintiennent la lame sur le
disque. La visserie peut être réutilisée, sauf si les lames
sont remplacées. Procédez de même pour les autres lames.
5. Les lames sont dotées de deux bords et peuvent être
inversées une fois avant d’être affûtées.
6. Pour les modèles CH8540 et CH9540H. Placez une lame
sur le disque et fixez-la à l’aide de deux (2) boulons M16 x 2,0
et de rondelles de 5/8 po. Serrez les boulons à un couple de
163 Nm (120 pi-lb). Procédez de même pour les autres lames.
