CONNEXION JAUGE DE CONTRAINTE
L'indicateur a été conçu pour travailler avec les
capteurs des jauges de contrainte. Le système est
équipé en standard avec un câble J-BOX, qui va de
l'indicateur de pesage à la boîte de jonction des
jauges de contrainte. Des rallonges de différentes
longueurs sont en vente chez votre distributeur.
Vous connectez les jauges de contrainte en
connectant le câble de la boîte de jonction sur le
connecteur J902 de la carte de fond de l'indicateur

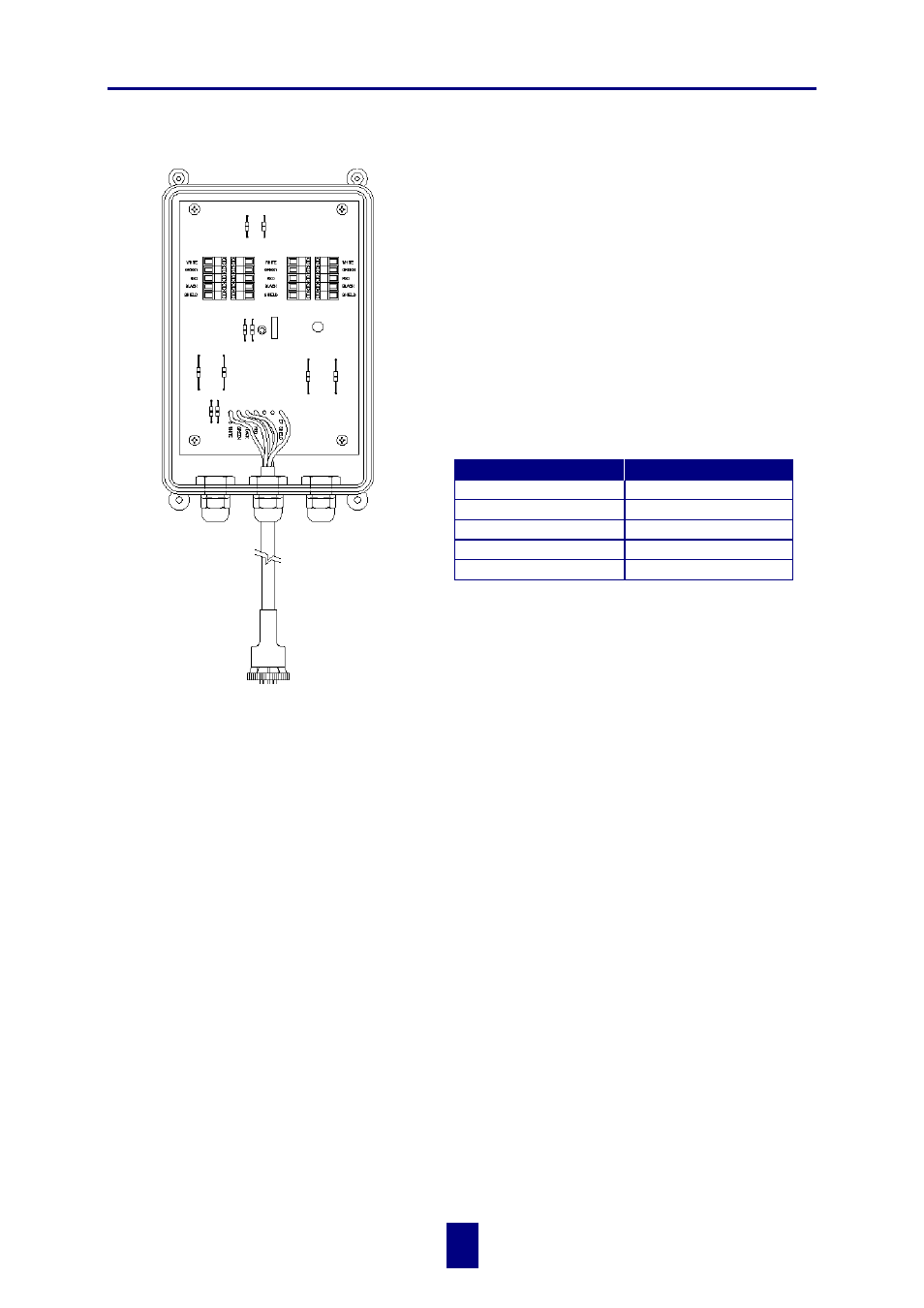

de pesage. Connecter les câbles de la jauge de
contrainte à la boîte de jonction, comme indiqué ci-
dessous.
!
Suivre la couleur sur la carte de connexion pour
être sûr d'une bonne connexion des jauges de
contrainte.
PROTECTION CONTRE LA FOUDRE
Une installation correcte des chevilles de mise à la terre permet d'obtenir une plus grande
protection. Contacter votre fournisseur.
NOTICE TECHNIQUE
Une notice technique est disponible sur demande. Contacter votre fournisseur.
BLANC
SIGNAL +
VERT
SIGNAL -
ROUGE
ALIMENTATION +
NOIR
ALIMENTATION -
BLINDE
BLINDE
Couleur borne
Description
vers le connecteur J902 de l'indicateur
