Installation
D3831-FR Rev B GT400 Manuel d'utilisation
11
INSTALLATION
Support de l'indicateur
MONTAGE SUR RAIL
MONTAGE SUR
PATTES
MONTAGE SUR BLOC STANDARD
RÉF.
N° DE PIÈCE
DESCRIPTION
A
403769
FERRURE – MONTAGE SUPERIEUR STR
B
403980
FERRURE – MONTAGE ROBO
C
403770
FERRURE– PATTE DE MONTAGE
D
405069
BOULON EN U, ¼-20 X 3.25 ZP
E
403771
BLOC DE SUPPORT PLASTIQUE MODIFIE
F
405124
FERRURE DE MONTAGE SUR BLOC, COMPREND BOULONS
EN U & ÉCROUS
G
405084
ÉCROU, ¼-20 BRIDE DE SERRAGE SUP
Bras de montage (en option)
SUPPORT DE
BRAS
BASE A BOULON U
BAGUE DE VERROUILLAGE
RÉF.
N° DE PIÈCE
DESCRIPTION
A
403180
MONTAGE SUR BRAS
B
403179
BASE DE MONTAGE – BOULON U A ROTULE 1"
C
404230
VENTOUSE DE BRAS AVEC BAGUE DE VERROUILLAGE

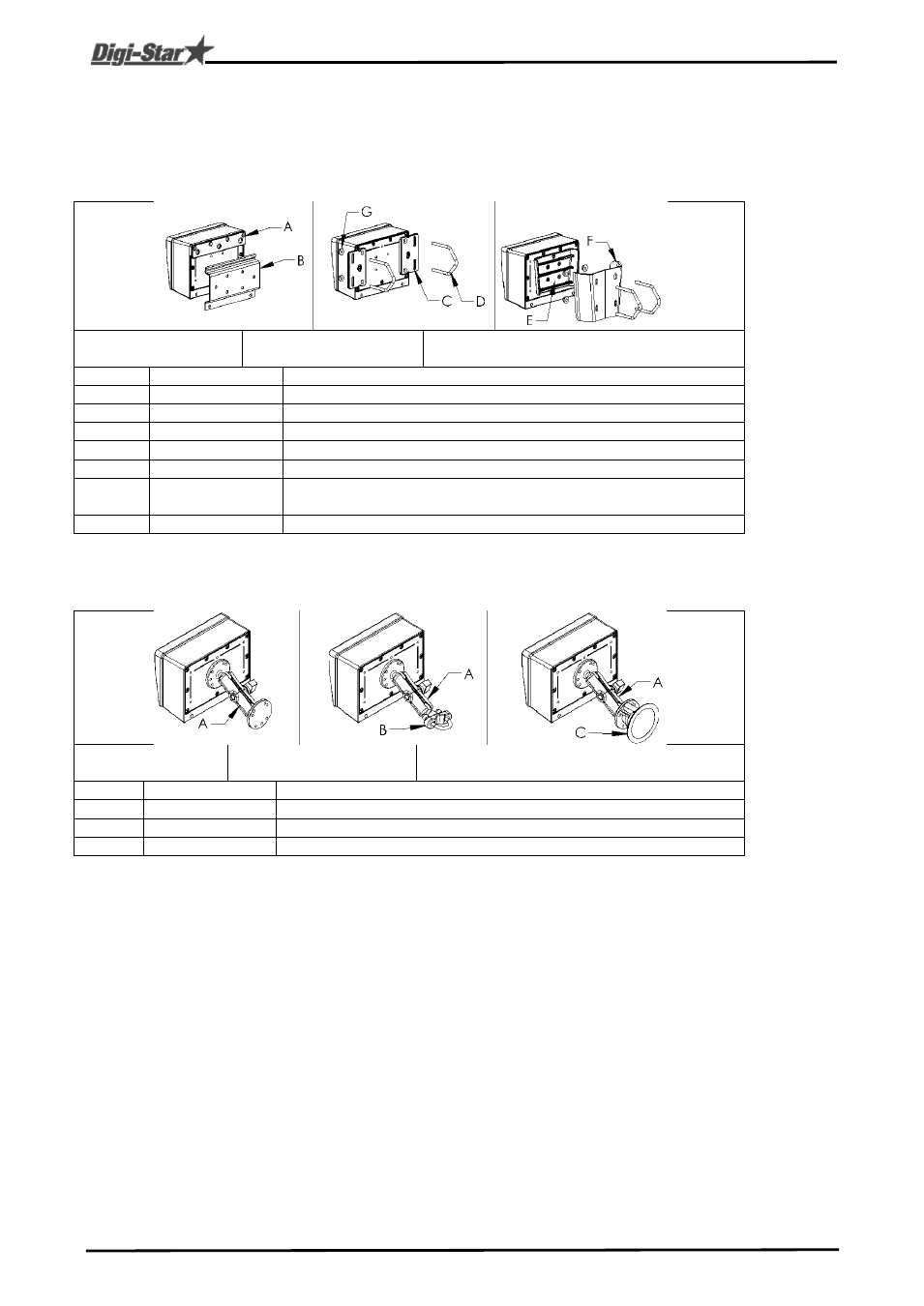

Figure 1: Support de l'indicateur
