Configuration des options de commande
19

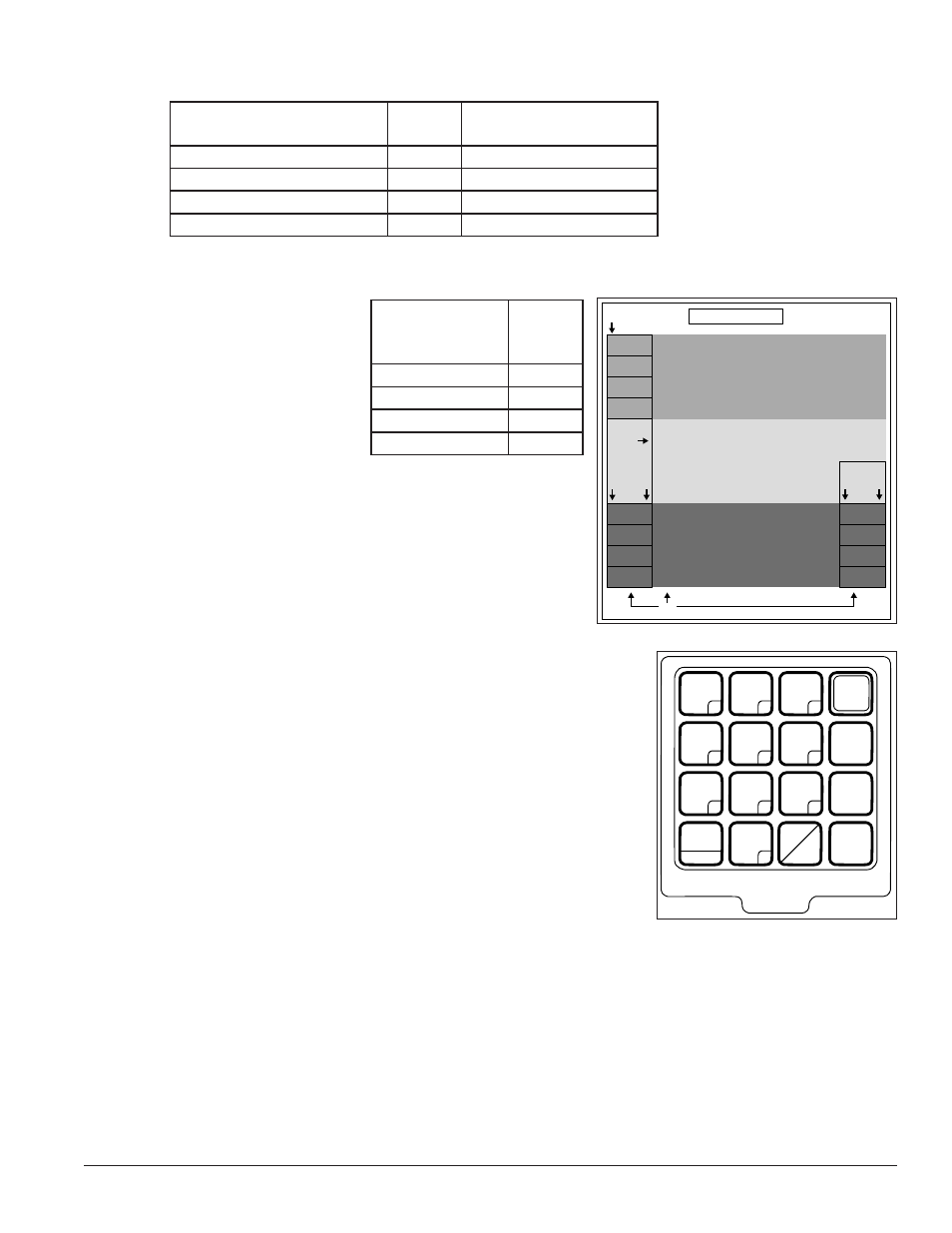

3. Passez le câble de l'Étape 3 ci-dessus par le conduit depuis la boîte de jonction intérieure vers la boîte de
jonction extérieure. Connectez le câble dans la boîte de jonction extérieure selon le tableau suivant.
4. Connectez l'extrémité non terminée du câble de connexion rapide à l'intérieur de la boîte de jonction
extérieure, selon le tableau à droite. Une étiquette à l'intérieur de la boîte de jonction, illustrée en
Figure 36, montre les
informations de connexion.
5. Montez le connecteur
passe-cloison à la structure
de l'afficheur à moins de
2 mètres (8 pieds) d'un
pilote d'afficheur.
6. Branchez l'extrémité
terminée du câble de connexion rapide dans le connecteur
J16 sur un pilote.
Clavier et code du contrôleur portable
Le contrôleur portable utilise un clavier pour programmer
les informations de prix sur les affichages à DEL Daktronics
Fuelight
MC
. Le clavier du contrôleur, illustré en
Figure 37, est
utilisé pour commander les afficheurs.
Si un « insert » est perdu ou endommagé, faites une copie à l'aide du
Dessin A-167856 situé dans l'
Appendice A. Coupez-le à la bonne taille
et glissez-le dans la poche du contrôleur. Utilisez-le comme référence
jusqu'à ce que vous receviez une pièce de rechange.
Pour démarrer le contrôleur et utilisez le clavier pour programmer des
informations dans le pilote d'afficheur, suivez les instructions du guide
rapide de commande, fourni avec la trousse de commande.
Boîte de jonction extérieure
Terminal
Câble
Couleur
Carte de surcharge TB1
Numéro du terminal
TB1-4
Vert
TX-
TB1-3
Blanc
TX+
TB1-2
Noir
RX-
TB1-1
Rouge
RX+
Terminal de
boîte de jonction
extérieure
Couleur
du
câble
TB3-4
Noir
TB3-3
Blanc
TB3-2
Vert
TB3-1
Rouge
PIN 3 TB3
WHITE
PIN 4 TB3
BLACK
PIN 1 TB3
RED
PIN 2 TB3
GREEN
PIN 4 TB1
GREEN
PIN 2 TB1
BLACK
PIN 3 TB1
WHITE
PIN 1 TB1
RED
LL-2861 REV02
TB3 TO
SIGN
J1 TO DISPLAY
TO
NEXT
J-BOX
TB2
NOT
USED
FROM
PREVIOUS
J-BOX
PIN 3 TB1
RED
PIN 4 TB1
BLACK
PIN 1 TB1
WHITE
PIN 2 TB1
GREEN
IN
TB1
OUT
Figure 36: Étiquette de la boîte de jonction
0
1
2
3
4
5
6
7
8
9
UPDATE
DISPLAY
DIMMING
MENU
ENTER
*
EDIT
CLEAR
SET FUNCTION
LL-2551
DM-100
Figure 37: Clavier du contrôleur
portable
