20

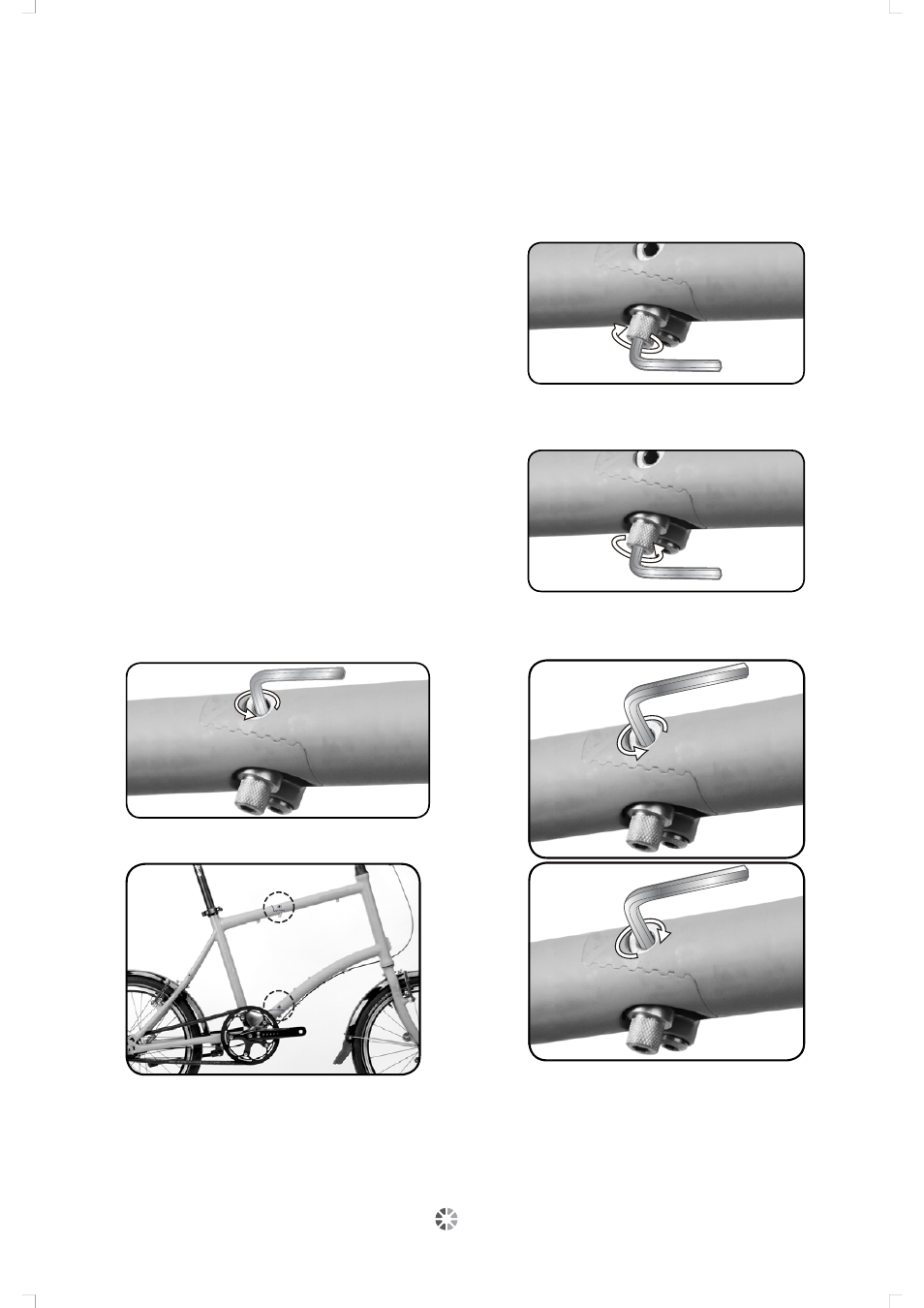

Réglage de la fixation de la
charnière LockJaw (boulon
de réglage)
La charnière LockJaw est particulièrement rigide et
stable, mais une inspection périodique est nécessaire
pour vérifier sa tension. Réglez la charnière LockJaw
selon les instructions suivantes.
Version A
Ne desserrez pas trop le boulon de réglage
Outils nécessaires:
Ŗ%NÃJGZCIQPCNGFGOO
REMARQUE:
Tournez lentement l’écrou de réglage, par étapes de 1/8
RCTGZGORNGRQWTÃXKVGTFGVTQRNGUGTTGTQWNG
desserrer.
Ne serrez pas trop le boulon de réglage. Un boulon de
réglage trop serré peut endommager le mécanisme
d’engrenage, et ceci peut éventuellement affecter la
fonctionnalité de la charnière LockJaw et votre sécurité.
Ne desserrez pas trop le boulon de réglage. Si l’écrou
n’est pas assez serré, la charnière LockJaw ne se
refermera pas avec suffisamment de force et le joint
aura du jeu.
Tournez le boulon OF dans le sens contraire des
aiguilles d’une montre à 180°pour le desserrer.
NE DESSERREZ PAS le cadre
Réglez la fixation du boulon de
réglage lorsque le cadre est fermé.
POUR SERRER
POUR
DESSERRER
Pour desserrer le boulon de réglage, tournez-le
dans le sens contraire des aiguilles d’une
montre en faisant face au boulon
Pour serrer le boulon de réglage, tournez-le
dans le sens des aiguilles d’une montre en
faisant face au boulon.
Pour s’assurer de la bonne tension de la
charnière LockJaw, serrez et desserrez le
boulon OF. Lorsqu’un clic est produit à la fin
du serrage du boulon OF, alors sa tension
est bonne. Une fois que vous avez trouvé la
bonne tension, serrez la charnière LockJaw
en tournant le boulon OF à 180° dans le
sens contraire des aiguilles d’une montre.
