Manuel d’utilisation de la Cybex
13

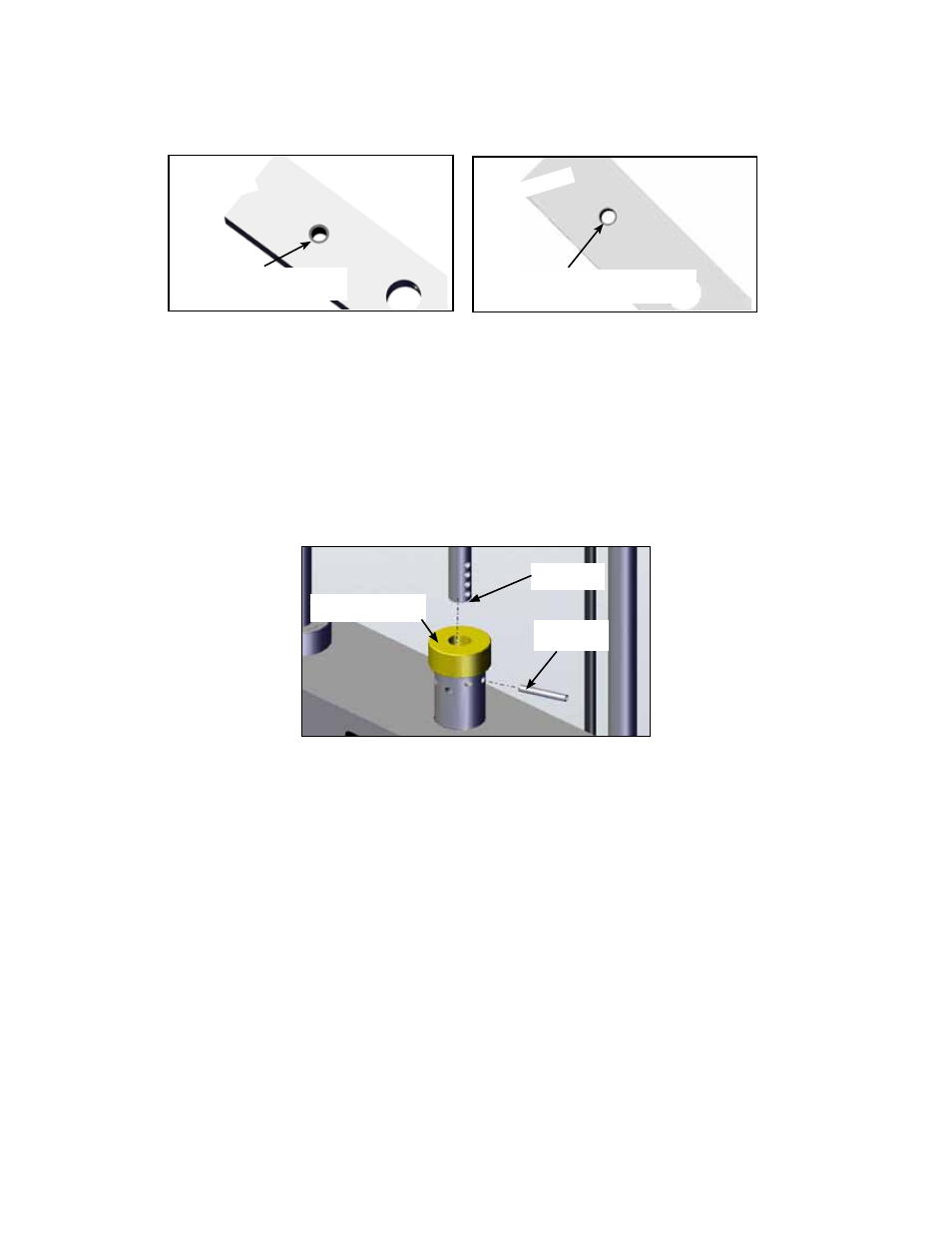

2. Placer chaque disque de sorte que les bords larges des bagues soient orientés vers le haut
et les bords étroits des bagues vers le bas.
CORRECT
Large bord de la bague
dirigé vers le haut
Le bord étroit de la bague doit
être dirigé vers le bas.
INCORRECT
3. Installer le montant de levage.
4. Enclencher les tiges guide en position.
Cheminement du câble
1. Vérifier si le câble passe par le dessus du support de poulie et l’acheminer jusqu’au
connecteur du poids supérieur.
2. Tendre le câble et le fixer à sa place à l’aide d’un chasse-goupille de 4,8 mm (3/16 po)
et d’un marteau.
Extrémité
de câble
Connecteur de
poids supérieur
Goupille
en spirale
3. Placez la goupille de la pile de poids dans chaque plaque pour vérifier si l’installation
est adéquate.
4. Actionner le poids supérieur vers le haut et vers le bas en simulant une utilisation normale
(sans sélectionner aucune résistance).
5. Demander à un assistant de vérifier si le câble se déplace sans à-coups et s’achemine droit
du support de poulie au dessus du connecteur de plaque supérieur.
Installer les capots arrière
1. Mettre les capots dans leur emplacement.
2. Fixer le couvercle en place à l’aide des deux vis de blocage à tête ronde et d’une clé Allen de
5,6 mm (7/32 po).
Vérifier si l’appareil fonctionne correctement
.
