Cybex 16121 Plate Loaded Smith Press Manuel d'utilisation
Page 12
Guide du propriétaire Cybex
12

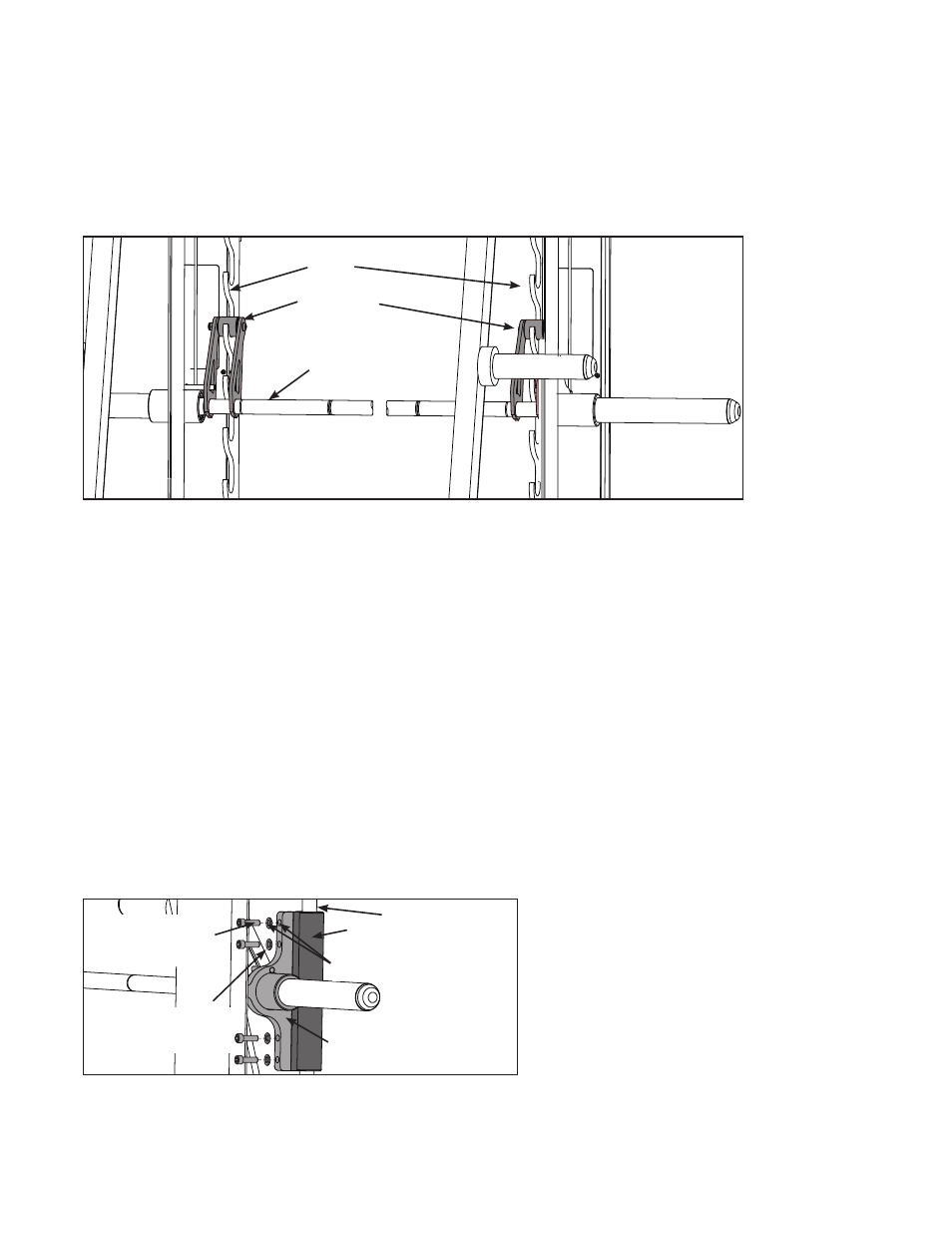

5. Installez l’assemblage de la barre des poids.
•
Placez avec précaution la barre des haltères sur le châssis et fixez-la en place en bloquant les
ergots sur les tenons.
•
Vérifiez chaque ergot afin de vous assurer qu’il est correctement accroché dans le tenon.
Tenon
Barre des
haltères
Ergot
•
Faites glisser le logement de palier (situé dans le bas de l’arbre guide) vers le haut et alignez les
trous avec le support de la barre des haltères.
•
Repérez les quatre vis d’assemblage à six pans creux (SHCS), les quatre rondelles et le Loctite
dans le colis d’expédition.
•
Versez une petite goutte de Loctite sur les quatre vis SHCS et dans les trous filetés du support de
la barre des haltères.
•
Placez la rondelle sur les vis SHCS.
•
À l’aide de la clé Allen de 5/16 po, serrez les quatre vis SHCS fixant le support de la barre des
haltères au logement de palier.
•
Répétez les étapes 5C à 5F pour le côté opposé.
Bearing Housing
Weight Bar Bracket
SHCS (Qty 4)
Loctite
Washers (Qty 4)
Guide Shaft
