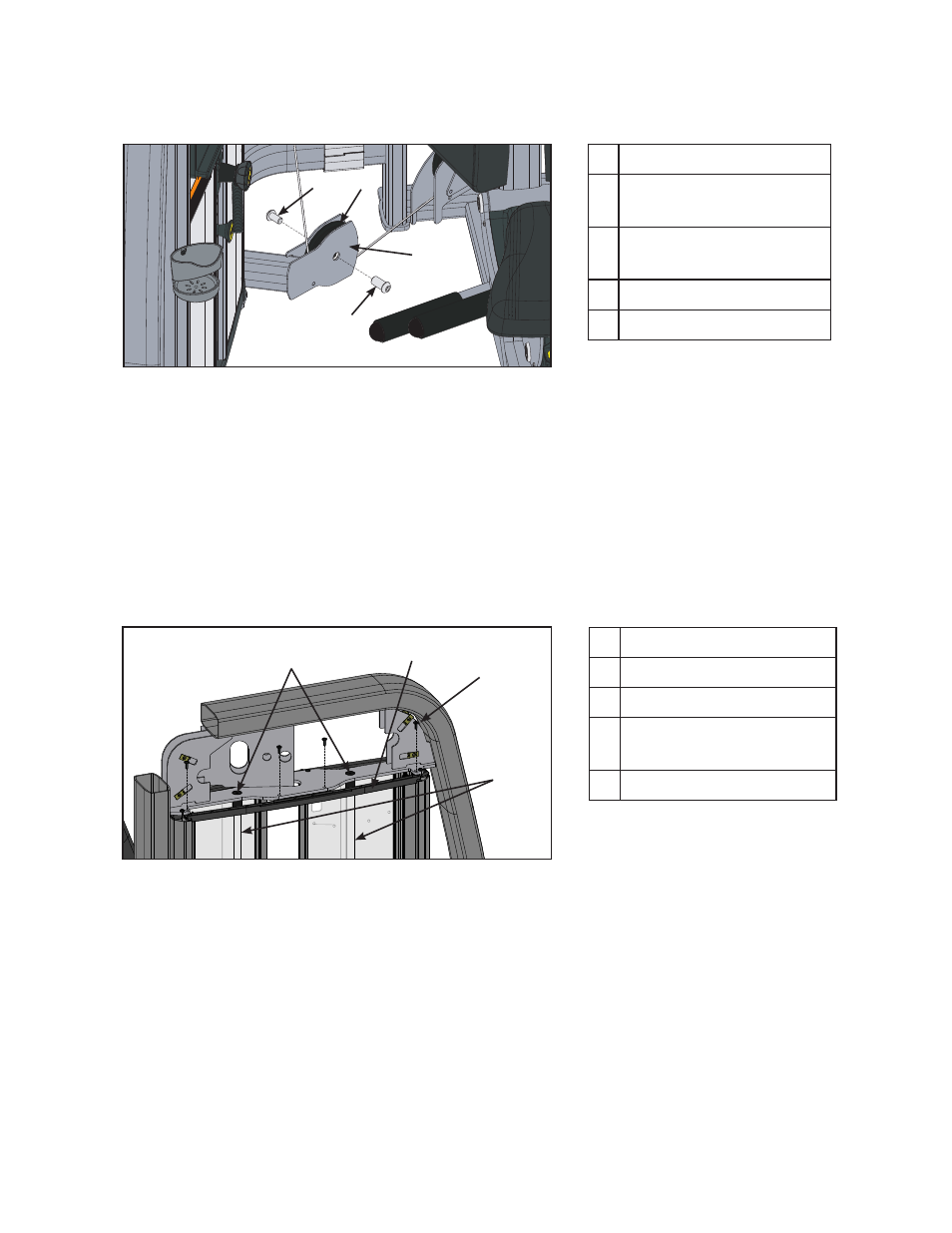

3. Retirez les vis six pans à tête bombée et les boulons de l'arbre de poulie qui maintiennent la
poulie inférieure au support de poulie, à l'aide de deux clés Allen de 5/16 po.
2 3
4
1
Description
1 Boulon de l'arbre de
poulie
2 Vis six pans à tête
bombée
3 Poulie inférieure
4 Support de poulie
4. Retirez la poulie du support de poulie.
5. Faites passer le câble à travers le cache supérieur, la plaque des coulisses, et le support de
poulie.
6. Mettez le câble de côté pour le réinstaller plus tard.
Retirez les plaques de poids
1. Tournez le bouton de réglage des poids jusqu'à sélectionner 0 lbs (0 kg).
2. Retirez les quatre vis cruciformes et le support plastique pour accéder aux coulisses.
3
4
1
2
Description
1 Vis cruciforme (4)
2 Support plastique
3 Cache supérieur des
coulisses (2)
4 Coulisse (2)
3. Retirez les caches supérieurs des coulisses. Le cache supérieur des coulisses contient un
ressort de compression qui va sauter s'il n'est pas retiré lentement. Faîtes glisser le cache
supérieur des coulisses attaché au ressort le long de la coulisse, jusqu'à ce que le cache ne
soit plus en contact avec le cadre. Relâchez lentement la pression du ressort du cache des
coulisses et mettez de côté.
4. Répétez l'étape précédente pour la coulisse opposée.
5. Penchez les coulisses légèrement vers l'extérieur de la machine. N'exercez PAS de pression
excessive sur les coulisses, au risque d'endommager les caches inférieurs des coulisses
6. Faîtes glisser le poids supérieur hors de la machine et mettez-le de côté.
7. Retirez les plaques de poids et mettez-les de côté pour une réinstallation ultérieure.
