Guide du propriétaire du Cybex
15

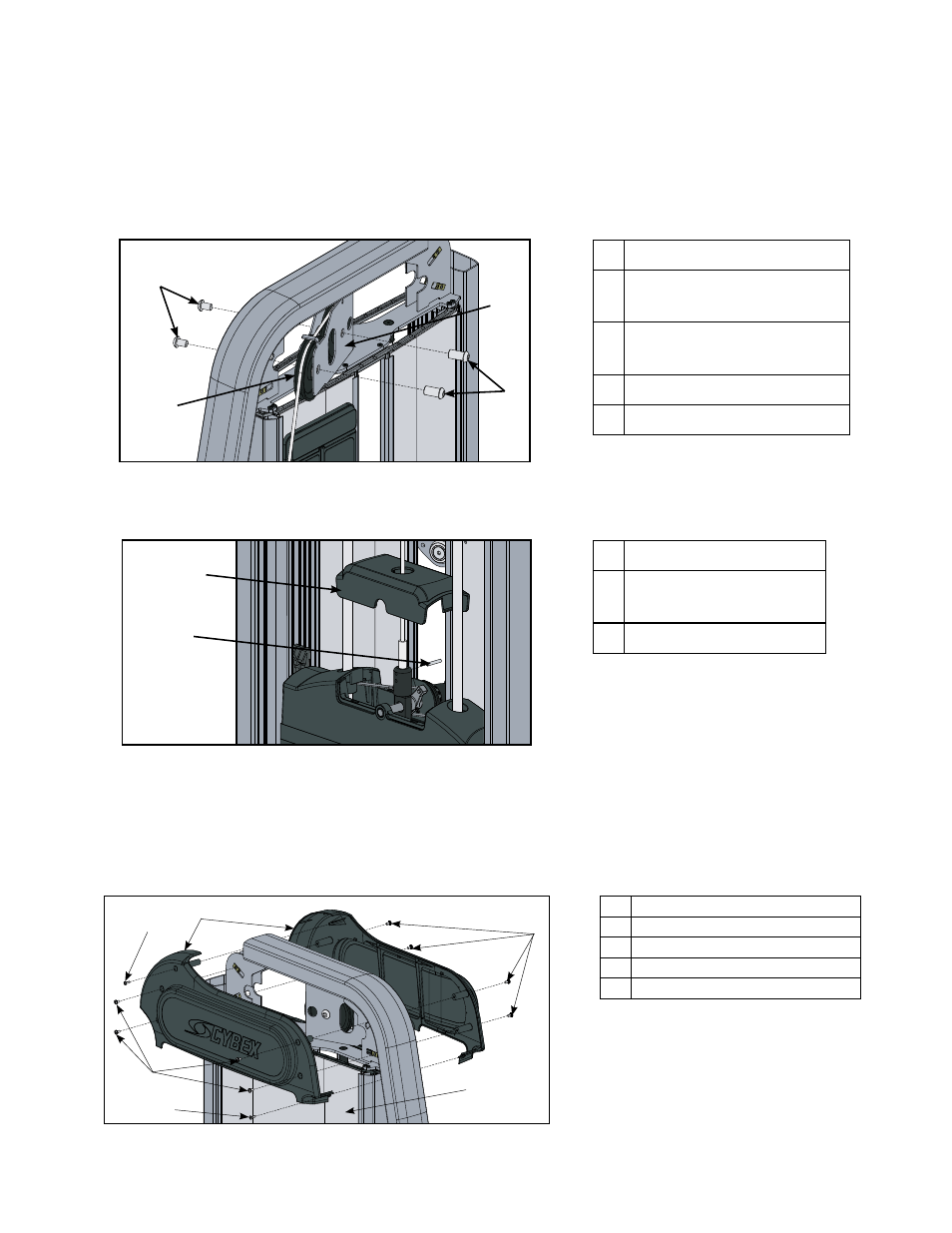

Installez le câble
1. Faîtes passer le câble par la fente dans le cache supérieur, par le support de poulie, puis par
la plaque des coulisses.
2. Installez les deux vis six pans à tête bombée et les deux boulons de l'arbre de poulie qui maintiennent
les deux poulies supérieures au support de poulie, à l'aide de deux clés Allen de 5/16 po.
1
2
4
3
Description
1 Boulons de l'arbre de
poulie (2)
2 Vis six pans à tête
bombée (2)
3 Poulie supérieure (2)
4 Support de poulie
3. Pressez sur les côtés du cache supérieur de la colonne de poids, et tirez vers le haut. Tirez sur
le câble jusqu'à ce qu'il soit tendu. Installez la clavette qui connecte le câble au poids supérieur.
1
2
Description
1 Cache supérieur de la
colonne de poids
2 Clavette
4. Vérifiez que le câble fonctionne normalement.
5. Installez le panneau arrière.
6. Installez dix vis maintenant les couvercles supérieurs (devant et derrière) sur le cadre, à
l’aide d’un tournevis.
1 2
4
2
3
1
Description
1 10-32 Vis cruciforme (8)
2 # 8 Vis cruciforme (2)
3 Cache supérieur (2)
4 Panneau arrière
Vérifiez le bon fonctionnement
