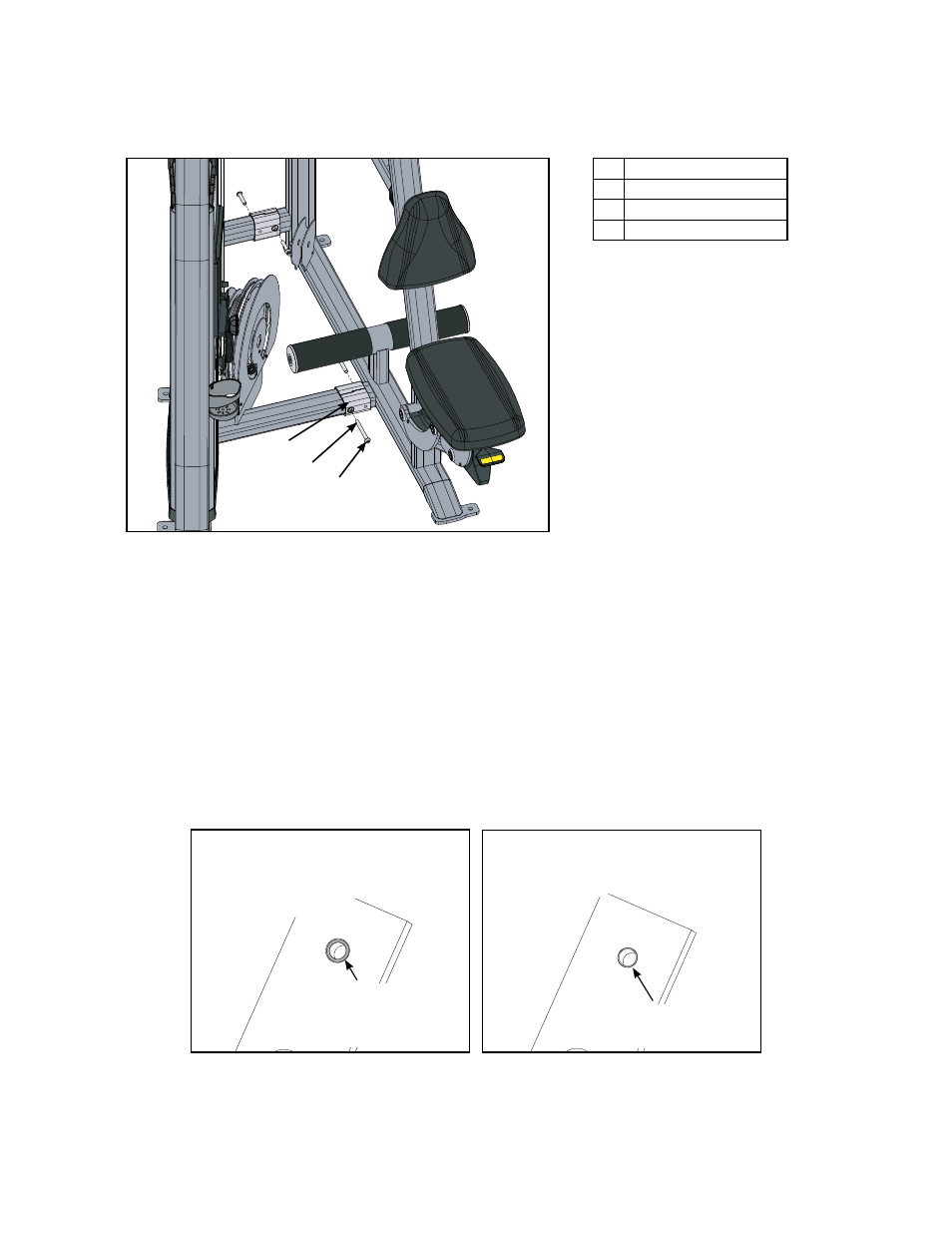

Montage du cadre
1. Appliquez de la Loctite 242 sur les boulons.
1
2
3
Description
1 Boulon (6)
2 Connecteur (3)
3 Loctite 242
2. Fixez les deux moitiés du cadre avec les six boulons et les trois connecteurs, à l'aide d'une
clé Allen de 7/32 po.
Installez les plaques de poids
1. Penchez les coulisses légèrement vers l'extérieur de la machine, NE mettez PAS de pression
excessive sur les coulisses, cela endommagera les caches inférieurs des coulisses.
2. Essuyez les coulisses sur toute leur longueur à l'aide d'un chiffon propre.
3. Appliquez une légère couche d'huile de densité moyenne sur les coulisses.
4. Installez chaque plaque de poids, une par une, de manière à ce que les manchons larges
soient orientés vers le haut, et les manchons étroits vers le bas.
Manchon
LARGE
INCORRECT
Le manchon
ETROIT est orienté
vers le haut
CORRECT
5. Faîtes glisser le poids supérieur sur les coulisses.
