C. Faites glisser la courroie par la fente située dans la pince de la
courroie.

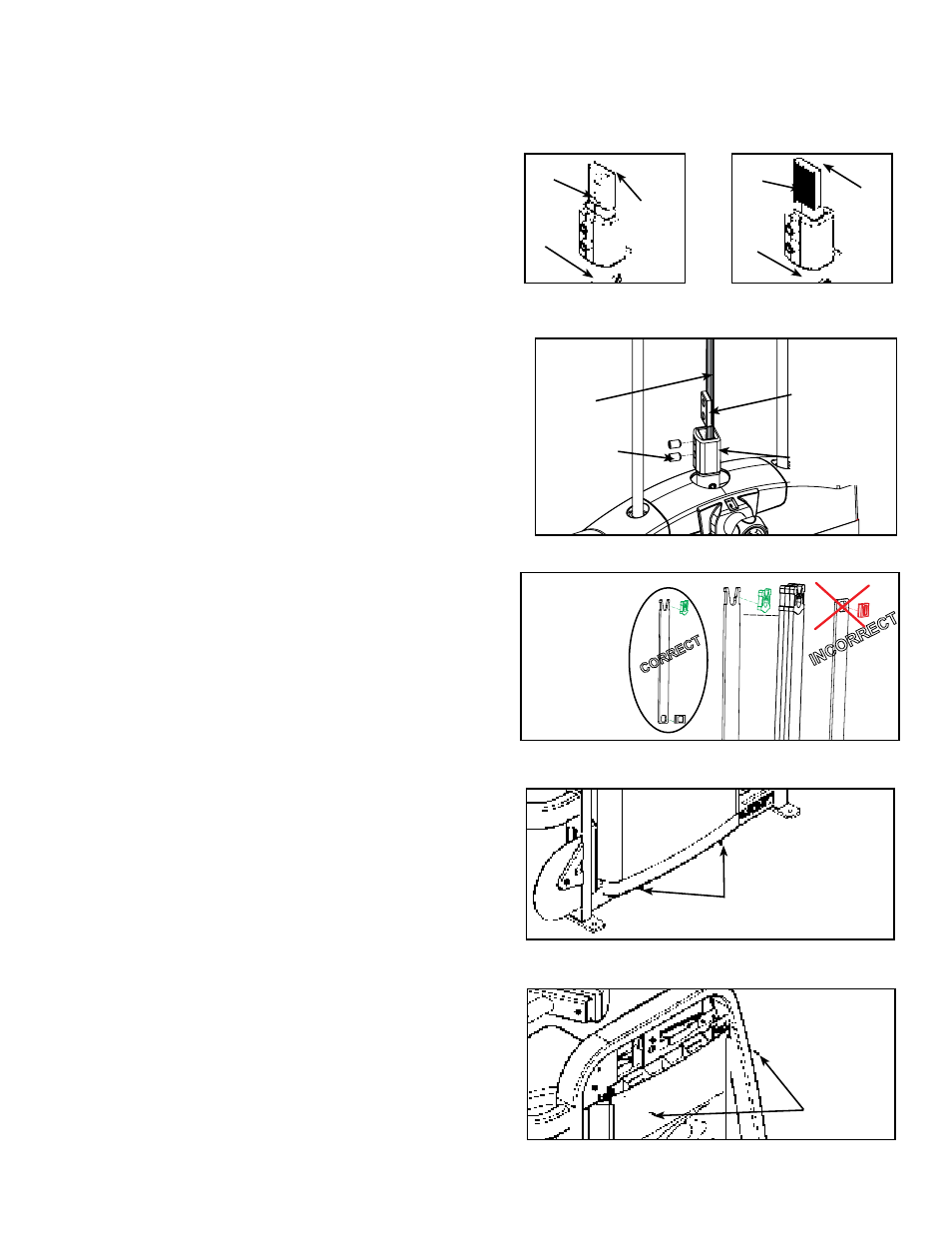

D. Vérifiez si la courroie et la pièce de renfort sont installées
correctement, tel qu’illustré à la figure 10A. REMARQUE :
N’installez pas la pièce de renfort à l’envers, tel qu’illustré
à la figure 10B.
E. Serrez la courroie et fixez-la à la pince à l’aide des deux vis de
calage. REMARQUE : Serrez les vis de calage au couple de
300-350 po/lb ( 33,90 - 39,55 N-m). Reportez-vous à la
figure 11.
F. Placez la goupille de la pile de poids dans chaque plaque
pour vérifier si l’installation est adéquate.
G. Sans sélectionner de résistance, levez le poids supérieur
puis abaissez-le (pour simuler le fonctionnement normal).
H. Demandez à un assistant de vérifier si la courroie se déplace
sans à-coups et s’achemine droit du support de la poulie
supérieure à la pince de courroie de la pile de poids.
I. Réinstallez les six poids incrémentiels retirés à l’étape 6B.
Reportez-vous à la figure 12.
J. Tournez le bouton de réglage des poids incrémentiels pour
sélectionner tous les poids de 15 lb.
8. Installez les capots arrière
A. Remettez avec précaution le capot arrière en place sur
les deux vis inférieures. Reportez-vous à la figure 13.
B. Installez les deux vis supérieures qui fixent le capot arrière.
Reportez-vous à la figure 14.
C. Installez les trois vis Phillips qui fixent le capot supérieur
(arrière). Reportez-vous à la figure 15.
Figure 13
Vis
Figure 14
Vis
Acheminement correct
de la courroie
Tige
Courroie
Pièce
de
renfort
Tige
Courroie
Pièce
de
renfort
Figure 11
Pince de
courroie
Courroie
Pièce de
renfort
de la pince
de courroie
Vis de
calage
Figure 10A Figure 10B
Acheminement erroné
de la courroie
Figure 12
INCORRECT
CORRECT
Poids
incrémentiels
