C. En vous faisant aider, retirez avec précaution les six vis de blocage
à tête ronde fixant les deux moitiés du châssis.
Reportez-vous à la figure 2.
D. Acheminez chaque moitié à leur place en les faisant passer avec
précaution par l’embrasure de la porte.
E. En vous faisant aider, assemblez les deux moitiés avec précaution
à l’aide des six vis de blocage à tête ronde retirées à l’étape 4B.
Reportez-vous à la figure 2.
F. Acheminez la courroie de pile de poids (retirée à l’étape 4B)
et fixez-la à la pince à l’aide des deux vis de calage. Reportez-
vous aux figures 8A et 8B.
G. Poursuivez avec l’étape 5B.
5. Enlevez les pieds d’expédition, puis les capots arrière
A. Enlevez avec précaution chaque support d’expédition en forme
de cône (standard) au moyen de la clé à douille ou de la clé de
3/4 po.
B. Placez avec précaution les pieds en caoutchouc (fournis
avec l’appareil) sur chaque pied du châssis.
C. Coupez l’attache d’expédition fixant le poids supérieur.
D. Soulevez le poids supérieur et tournez le bouton de réglage
des poids incrémentiels pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
E. Enlevez les trois vis Phillips qui fixent le capot supérieur
(arrière) et retirez le capot avec précaution. Reportez-vous
à la figure 3.
F. Desserrez les deux vis inférieures illustrées à la figure 4.
REMARQUE : Ne les enlevez pas.
G. Retirez les deux vis supérieures qui fixent le capot arrière.
Reportez-vous à la figure 5.
H. Avec précaution, faites glisser le capot arrière vers le haut
et enlevez-le.
I. Desserrez les vis de calage et retirez la courroie de la pile
de poids.
J. Dégagez la courroie du capot supérieur.
K. Enlevez les trois vis Phillips qui fixent le capot supérieur
(avant) et retirez le capot avec précaution.
6. Installez la pile de poids
A. Notez comment les poids incrémentiels sont installés.
B. Demandez à quelqu’un de tenir les poids incrémentiels tandis
que vous déplacez le bouton de réglage à 0 lb, puis enlevez les
six poids incrémentiels (trois de chaque côté).

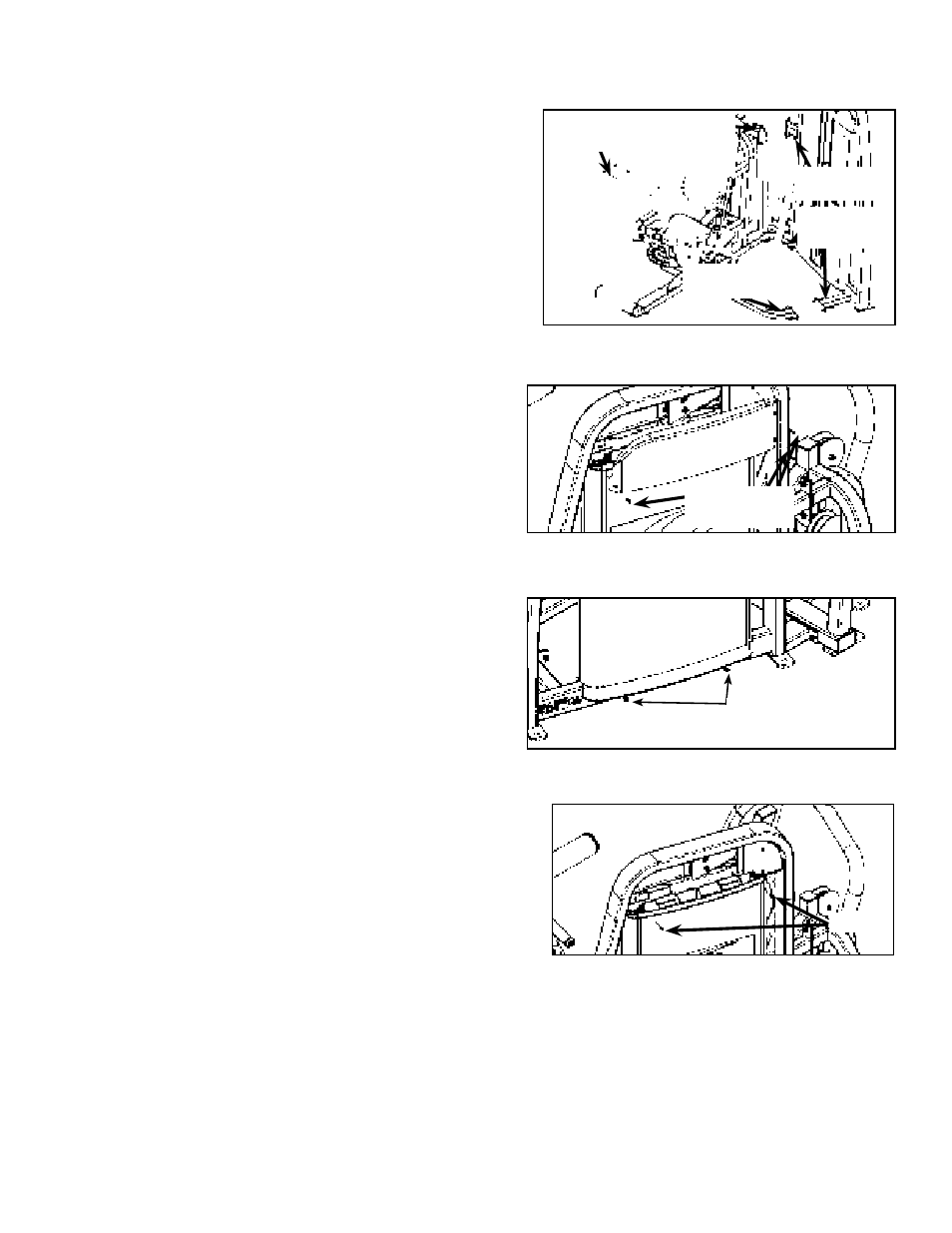

Figure 2
Vis de blocage
à tête ronde (2)
Contre-
écrous (4)
Vis de
blocage à
tête ronde
(2)
Contre-
écrous (2)
Vis de blocage
à tête ronde (2)
Figure 3
Vis
Phillips (3)
Figure 4
Vis
Figure 5
Vis
