Manuel de l'utilisateur Cybex
7
Assemblage
Outils Requis
• Clé Allen de 7/32 po
• Clé Allen de 3/4 po
• Clé de 9/16 po
• Pinces à anneau élastique externe
• Tournevis Phillips
• Huile moteur de poids moyen
• Clé dynamométrique
REMARQUE : Deux personnes sont nécessaires pour exécuter cette
procédure.
REMARQUE : Il incombe au propriétaire de l’établissement ou de l’équipement de veiller à ce qu’un espace suffisant
soit maintenu autour de chaque appareil afin d’assurer la sécurité de l’utilisation et du passage.
1. Assurez-vous de lire attentivement et de bien comprendre toutes les instructions
avant d’entreprendre une quelconque procédure figurant sur cette feuille
2. Vérifiez si vous avez reçu la configuration appropriée
A. Vérifiez si vous avez reçu l’appareil dans la couleur que vous avez commandée.
B. Vérifiez si vous avez reçu les plaques de poids et les autocollants de plaque de poids.
C. Vérifiez si vous avez reçu le Manuel du propriétaire du Cybex Eagle pour l’extension des bras.
D. Vérifiez si vous avez reçu la feuille de garantie.
3. Déplacez l’appareil jusqu’à l’emplacement souhaité
A. Notez les dimensions de l’appareil :
Au repos - 48 L x 51 Larg. x 61 H (po)
121,92 L x 129,54 Larg. x 154,94 H (cm)
En fonctionnement - 68 L x 51 Larg. x 61 H (po)
172,72 L x 129,54 Larg. x 154,94 H (cm)
Poids de l’appareil avec la pile de poids - 593 lb. (268,98 kg)
B. Vérifiez si vous pouvez faire passer l’appareil dans l’/les embrasure(s) de porte requise(s).
C. Si c’est le cas, placez l’appareil à l’emplacement voulu et passez directement à l’étape 5.
D. Si les piles de poids doivent être installées, passez à l'étape 6.
E. Sinon, exécutez l’étape 4.
4. Instructions relatives à l’embrasure de porte
REMARQUE : Si votre appareil passe par l’embrasure de porte, ignorez l’étape 4. S’il ne passe pas, exécutez l’étape 4.
A. Enlevez avec précaution chaque support d’expédition en forme de
cône (standard) au moyen de la clé à douille ou de la clé de 3/4 po.
B. Notez l’acheminement et les raccordements des courroies.
Vous pourrez ainsi les réinstaller correctement.
C. Coupez l’attache d’expédition fixant le poids supérieur.
D. Faites pivoter la came et détachez la courroie de pile de poids de la
came (en desserrant les deux vis de calage situées sur la pince de
courroie à l’aide d’une clé Allen de 7/32 po).

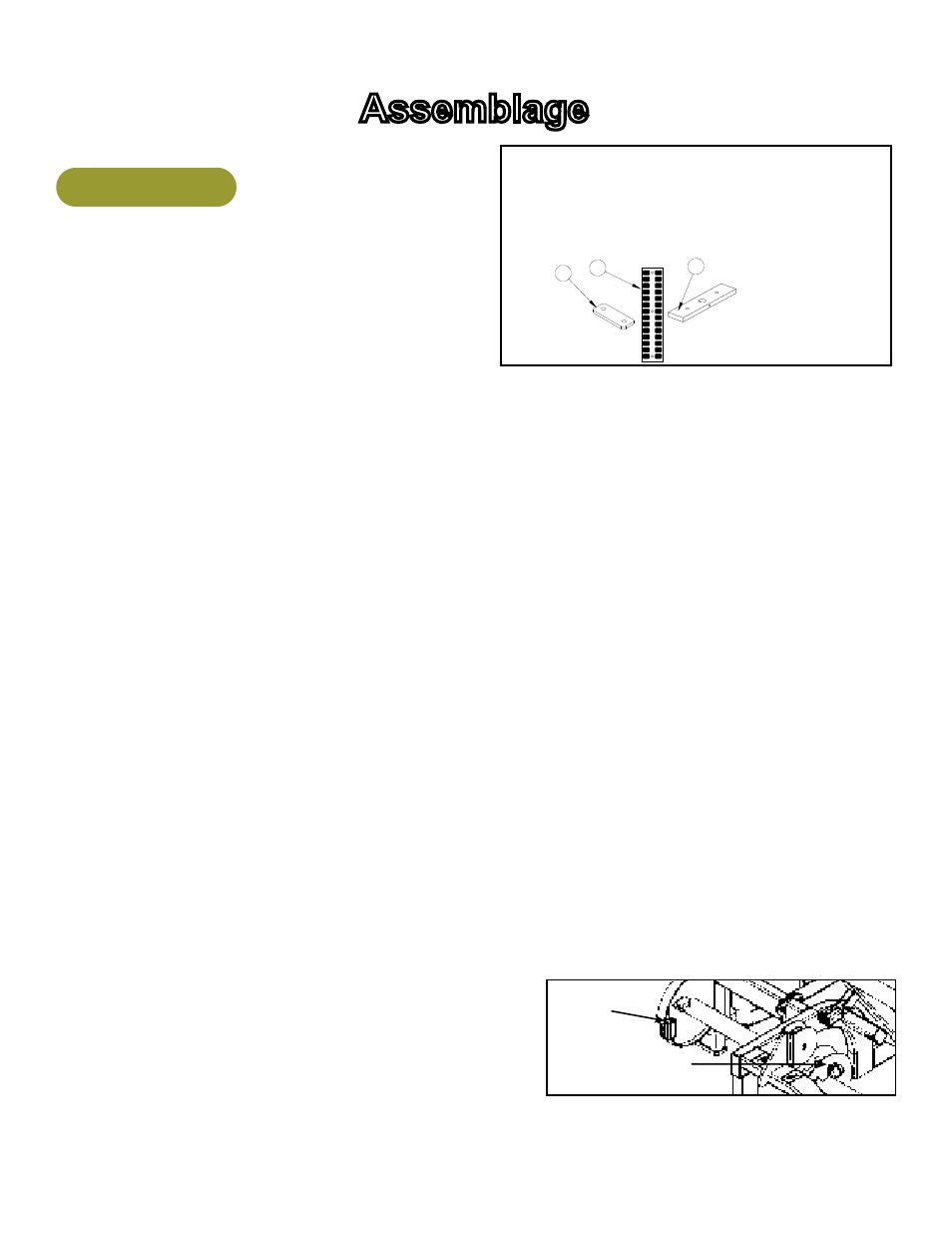

Figure 1
Vis de
calage
Came
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
1 4 11090-392 PAYER LE COUSSIN
2 1 12000-560 DECALCOMANIE, PESER LA
PLAQUE (30 - 290)
3 9 4000C101 WEIGHT STACK PLATE
ITEM QTY PART NO. DESCRIPTION
