F. Desserrez les deux vis inférieures illustrées à la figure 6. REMARQUE : Ne les enlevez pas.
G. Retirez les deux vis supérieures qui fixent le capot arrière. Reportez-vous à la figure 7.
H. Avec précaution, faites glisser le capot arrière vers le haut et enlevez-le.
6. Installez la pile de poids
A. Notez comment les poids incrémentiels sont installés.
B. Demandez à quelqu’un de tenir les poids incrémentiels tandis
que vous déplacez le bouton de réglage à 0 lb, puis enlevez
les six poids incrémentiels (trois de chaque côté).
C. À l’aide de la pince à anneau élastique externe, enlevez
l’anneau élastique supérieur de l’une des tiges guides et
abaissez celle-ci avec précaution. Reportez-vous à la figure 8.
D. Retirez l’anneau élastique inférieur et la rondelle ondulée de la
tige guide. Répétez les étapes 6C et 6D pour retirer les deux
anneaux élastiques de l’autre tige guide.
E. Si possible, inclinez les tiges guides vers l’extérieur, à l’écart de
l’appareil, afin d’avoir plus d’espace pour installer les plaques
de poids.
F. Faites glisser le poids supérieur vers le haut et hors
de l’appareil et mettez-le de côté avec précaution.
G. Nettoyez les tiges guides sur toute leur longueur. Lubrifiez à
l’aide d’une légère couche d’huile moteur de poids moyen.
H. Installez minutieusement les plaques de poids, une par une.
REMARQUE : Lorsque vous installez les plaques de poids,
positionnez-les de sorte que les larges bords des bagues soient orientés vers le haut et les bords étroits des bagues
soient orientés vers le bas. Reportez-vous aux figures 9A et 9B.
I. Faites glisser le poids supérieur sur les tiges guides.
J. Placez l’anneau élastique inférieur et la rondelle ondulée sur la tige guide (à environ 3 po/7,62 cm de l’extrémité
supérieure de la tige guide).
K. Soulevez la tige guide par l’orifice de montage et installez l’anneau élastique supérieur.
L. Abaissez la tige guide et fixez l’anneau élastique inférieur. Répétez les étapes 6J à 6L pour l’autre tige guide.

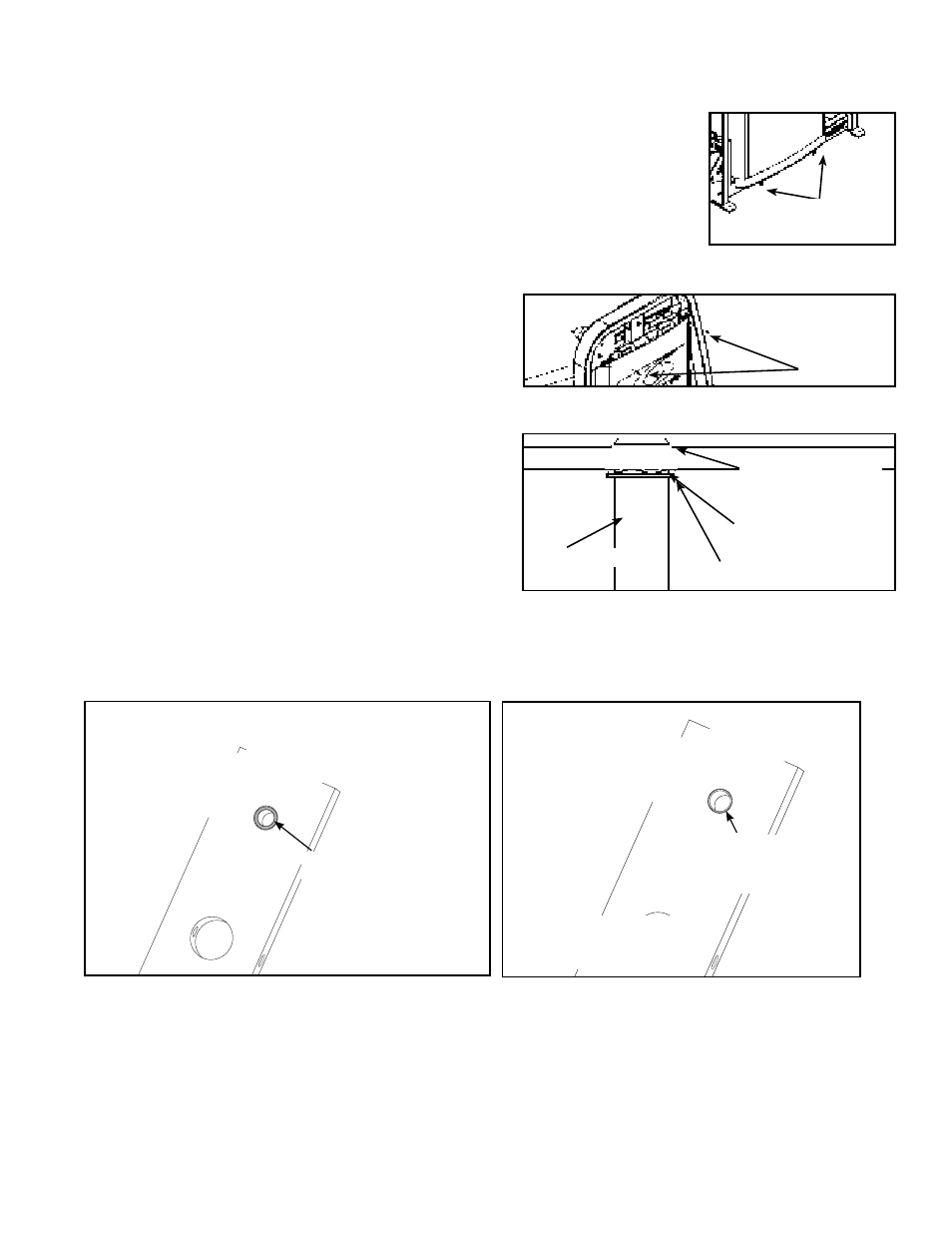

Figure 8
Anneau élastique
supérieur
Anneau élastique
inférieur
Châssis
Tige guide
Rondelle ondulée
Figure 6
Figure 7
Vis (desserrer -
ne pas enlever)
Vis
INCORRECT
LARGE bord de
la bague orienté
vers le haut
CORRECT
REMARQUE : Le bord étroit
de la bague doit être orienté
vers le bas.
Figure 9A Figure 9B
Bord ÉTROIT
de la bague
