Manuel du propriétaire du Cybex
17

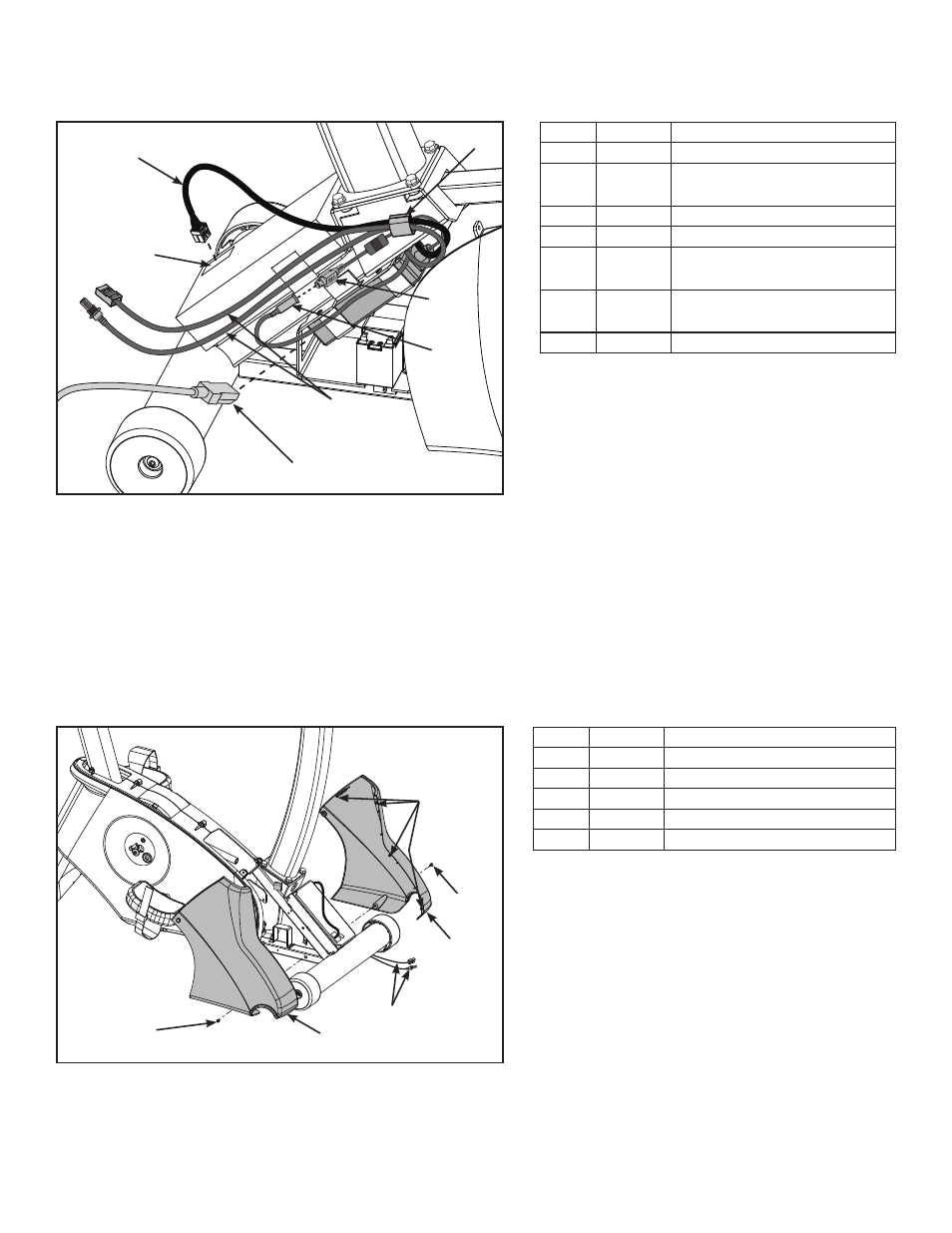

6. Passez les câbles par le clip gris du contrôleur.
2
7
3
6
5
1
4
Article Description
1
Câble d'affichage
2
Connecteur du câble
d'affichage
3
11
Cordon d'alimentation
4
Câbles coaxial et Ethernet
5
Connecteur DIN du câble
de la console
6
Sortie de l'alimentation
électrique
7
Clip gris
7. Branchez le câble de l'affichage dans le connecteur du câble d'affichage sur le panneau de
contrôle inférieur. Assurez-vous que le connecteur de câble est fixé solidement.
8. Connectez le connecteur DIN du câble de la console sur la sortie de l'alimentation électrique.
Assurez-vous que les deux connecteurs soient enclenchés et ne puissent pas être séparés
sans retirer la protection pour les libérer.
Installez les caches avant.
1. Installez le cache avant gauche à l'aide d'une vis et d'un tournevis cruciforme.
2
5
4
3
2
1
Article Description
1
Connecteurs en plastique
2
14
Vis
3
4
Cache avant gauche
4
Câbles coaxial et Ethernet
5
5
Cache avant droit
2. Passez les câbles coaxial et Ethernet par les caches avant vers l'avant de l'appareil. Évitez de
pincer ou d'endommager les câbles lors de l'assemblage.
