la pince de courroie à l’aide d’une clé Allen de 7/32 po).
Reportez-vous à la figure 1.
D. Repérez le support de poulie situé près de la came. Reportez-vous à la figure 2.
E. Enlevez le boulon, la rondelle et l’écrou hexagonal qui fixent la poulie au support de
poulie.
F. Enlevez la poulie du support de poulie.
G. Retirez l’une des deux vis de blocage à tête ronde fixant l’arbre du pivot. Reportez-vous
à la figure 3.
H. Retirez avec précaution l’arbre de pivot et l’arbre de poulie.
Reportez-vous à la figure 3.
REMARQUE : Faites preuve d’une extrême prudence lorsque vous
retirez l’arbre
de façon à ne pas abîmer les filets.
I. En vous faisant aider, retirez avec précaution les six vis de
blocage à tête ronde fixant les deux moitiés du châssis.
Reportez-vous à la figure 4.
J. Acheminez chaque moitié à leur place en les faisant passer
avec précaution par l’embrasure de la porte.
K. En vous faisant aider, assemblez les deux moitiés avec précaution
à l’aide des six vis de blocage à tête ronde retirées à l’étape 4l.
Reportez-vous à la figure 4.
L. Fixez prudemment l’arbre de poulie en utilisant l’arbre de pivot
et les vis de blocage à tête ronde retirés aux étapes 4G et 4H.
Reportez-vous à la figure 3.
M. Rattachez la poulie et le câble au support de la poulie (retiré
aux étapes 4E et 4F).
N. Vérifiez si les deux courroies sont acheminées correctement
(l’une va de la came au support de poulie et l’autre est
raccordée aux bras).
O. Attachez la courroie (retirée à l’étape 4C) de pile de poids à la
pince de courroie de la came. Reportez-vous à la figure 1.
P. Poursuivez en commençant par l’étape 5B.
5. Installez les pieds en caoutchouc et enlevez les capots arrière
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. Assurez-vous que l’appareil se trouve à l’endroit voulu.
C. Placez avec précaution les pieds en caoutchouc (fournis
avec l’appareil) sur chaque pied du châssis.
D. Coupez l’attache d’expédition fixant le poids supérieur.
E. Soulevez le poids supérieur et tournez le bouton de réglage des poids incrémentiels
pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
F. Enlevez les trois vis Phillips qui fixent le capot supérieur (arrière)
et retirez le capot avec précaution. Reportez-vous à la figure 5.
G. Desserrez les deux vis inférieures illustrées à la figure 6.
REMARQUE : Ne les enlevez pas.

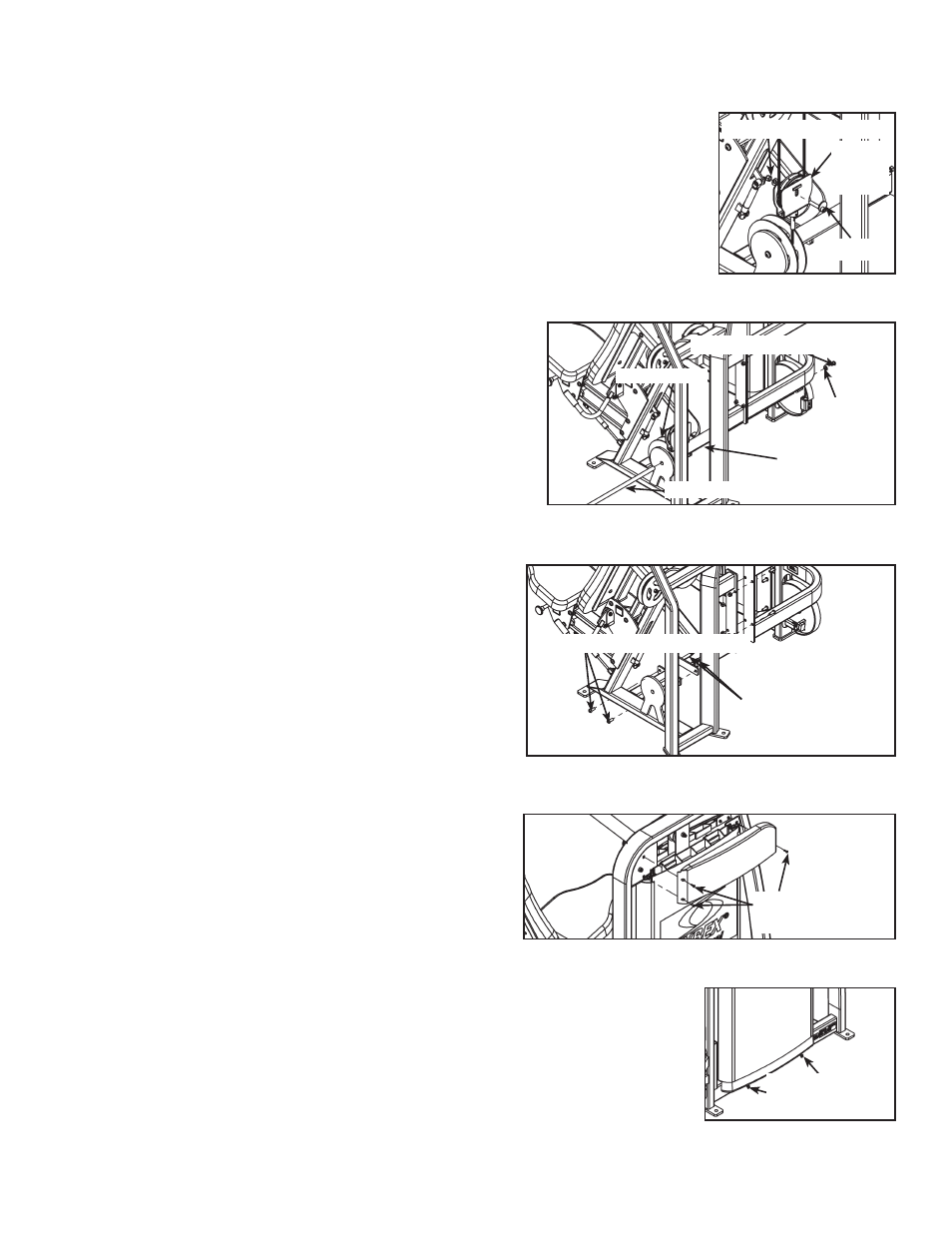

Figure 2
Boulon
Support
de
poulie
Écrou hexagonal/rondelle
Figure 3
Arbre de pivot
Rondelle
Arbre de poulie
Poulie/câble
Figure 4
Vis de blocage à tête ronde (6)
Contre-écrous
en nylon (6)
Figure 5
Vis
Phillips (3)
Figure 6
Vis (desserrer -
ne pas enlever)
Vis de blocage à tête ronde
