Assemblage et configuration
Page 2-5
Guide du propriétaire du Cybex 750C/750R
Abaissez le pied arrière avec précaution de sorte que D.
l’appareil soit posé à l’emplacement prévu.
3. Fixez la console à l’assemblage de la base
REMARQUE : Si vous installez l’équipement audio-vidéo,
reportez-vous aux instructions d’installation du
support d’audio-vidéo du 750C (fournies avec le
support).
Repérez l’assemblage de la console (n° 2), les quatre vis A.
de montage 5/16-18 x 0,75 po (n° 11). Reportez-vous à

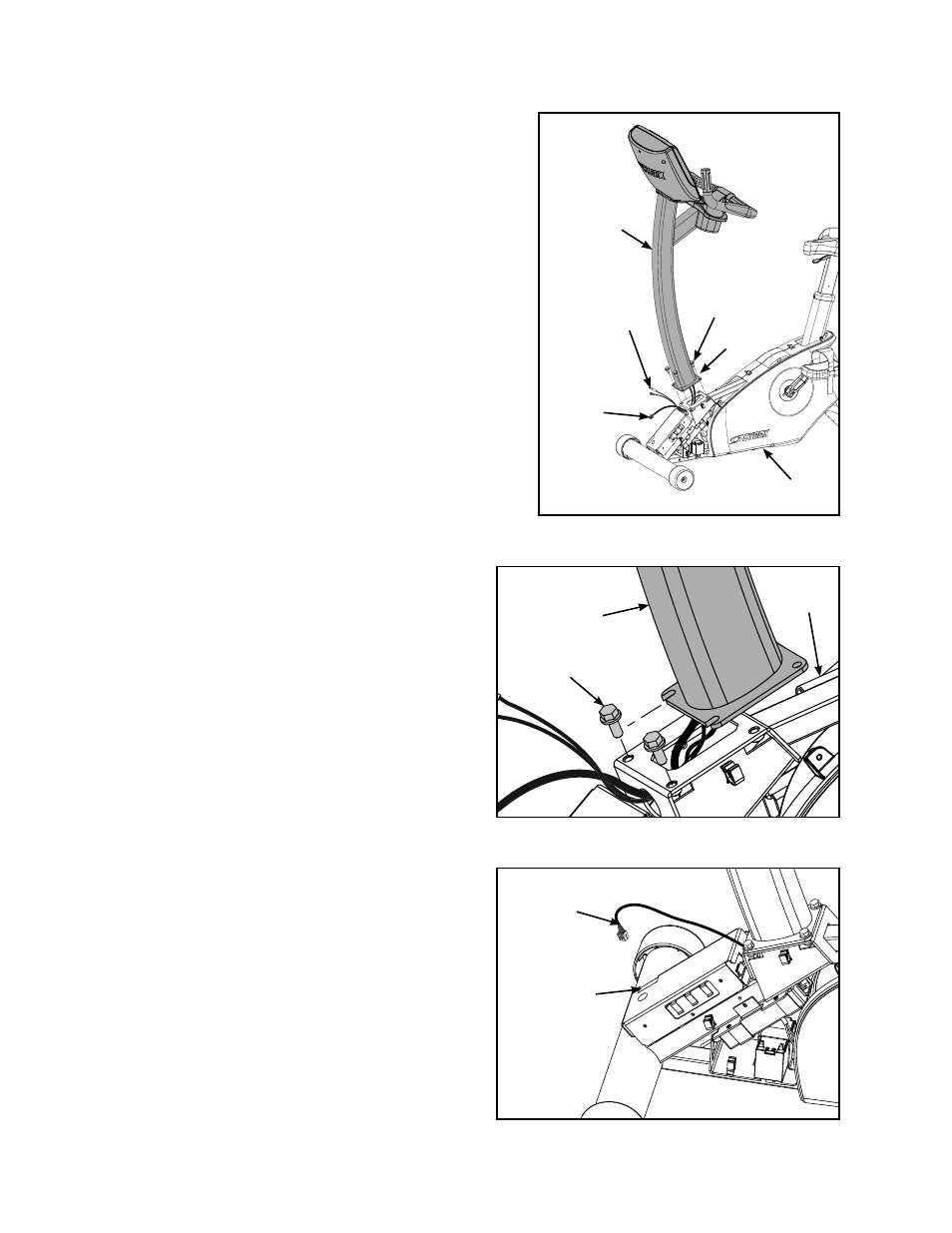

la fi gure 2.
Enfi lez à la main deux vis de montage 5/16-18 x 0,75 po B.
(n° 11) dans l’assemblage de la base. Reportez-vous à la
fi gure 3.
REMARQUE : L’assemblage de la console (n° 2) devra être
soutenu pendant les étapes 3C à 3F.
Enfi lez avec précaution le câble de l’affi cheur et le câble C.
A/V dans le châssis, tel qu’illustré à la fi gure 2.
REMARQUE : Veillez à ne pas pincer ou endommager les câbles
pendant l’assemblage.
lacez l’assemblage de la console (n° 2) dans la D.
position adéquate sur l’assemblage de la base
(n° 1) en le glissant en place sur les deux vis de
montage 516-18 X 0,75 (n° 11). Reportez-vous à
la fi gure 2.
Enfi lez à la main les deux autres vis de montage E.
5/16-18 x 0,75 po (n° 11). Reportez-vous à la
fi gure 2.
Vissez solidement les quatre vis 5/16-18 X 0,75 F.
(n° 11) avec la clé à douille de 1/2 po.
Branchez le câble de l’affi cheur dans le G.
connecteur de câble situé sur le tableau de
commande inférieur. Reportez-vous à la fi gure 3.
REMARQUE : Assurez-vous que le connecteur de câble
est solidement fi xé.
N° 11
N° 1
Figure 2
N° 12
N° 2
Figure 4
Connecteur
du câble de
l’afficheur
Câble de
l’afficheur
Câble de
l’afficheur
Câble A/V
optionnel
#1
Figure 3
#11
#2
