Si Alors
8810 ne peut
pas passer dans
l'embrasure de la
porte.

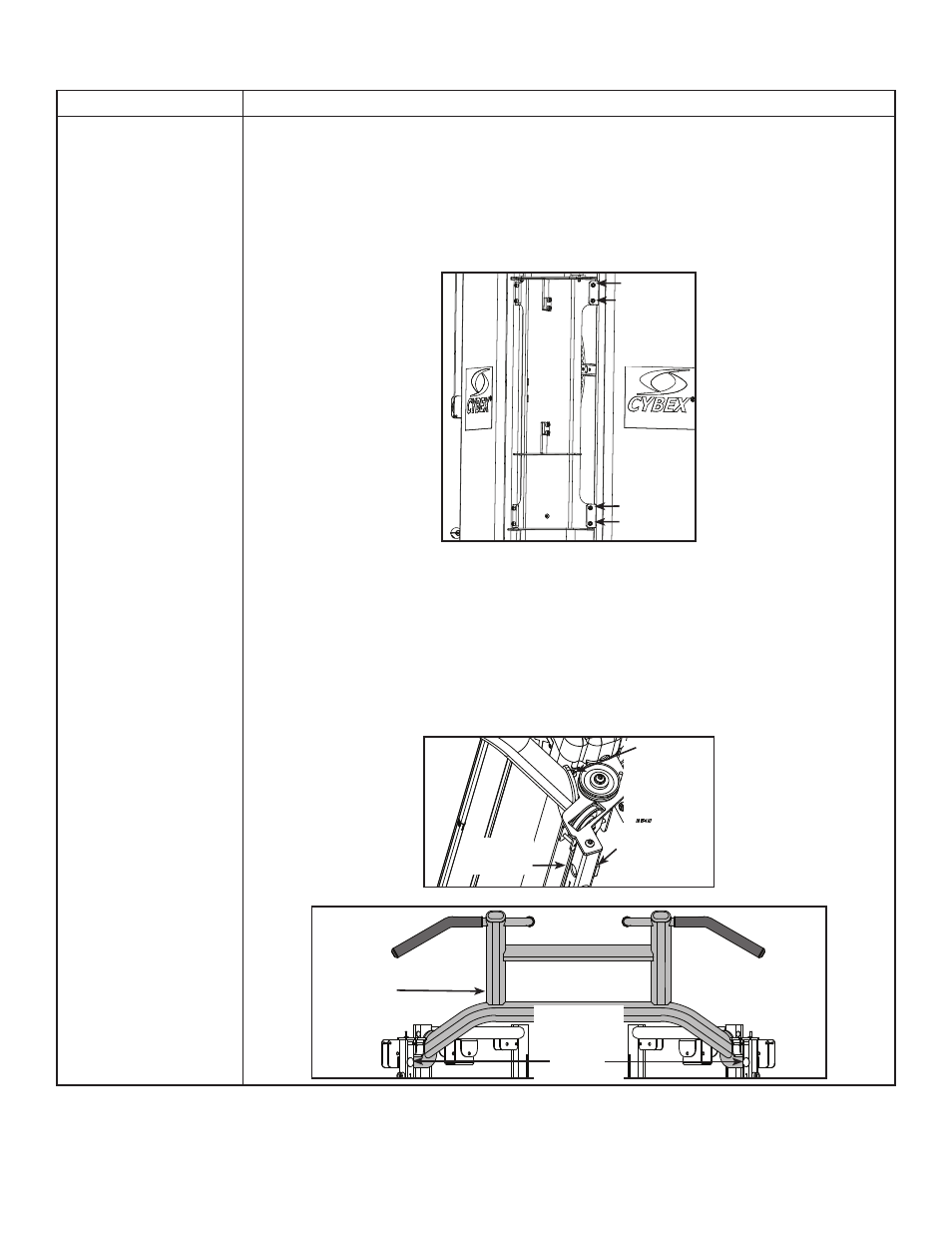

1. Retirer les quatre cônes de transport à l'aide d'une clé de 19 mm (3/4
po) ou d'une clé à douille.
2. Positionner les patins sur chaque pied du châssis.
3. Retirer les quatre vis de blocage à tête ronde qui fixent une des
moitiés.
Vis de
blocage
à tête
ronde
Vis de
blocage
à tête
ronde
4. Déplacer l'appareil jusqu'à l'emplacement souhaité.
5. Refixer les moitiés de châssis et serrer fermement les vis de blocage
à tête ronde.
6. Installer la barre de traction. Ajouter Loctite n° 242 sur chaque vis de
blocage à tête ronde et sur les trous taraudés. Serrer fermement les
vis et fixer les bouchons de l'orifice d'insertion.
Vis de
blocage
à tête
ronde
Contre-
écrou
Vis de
blocage à
tête ronde
Barre de
traction
Bouchon
de l'orifice
d'inser-
tion
