Cybex 19060/19070 Combo Rack Owner’s Manual
21

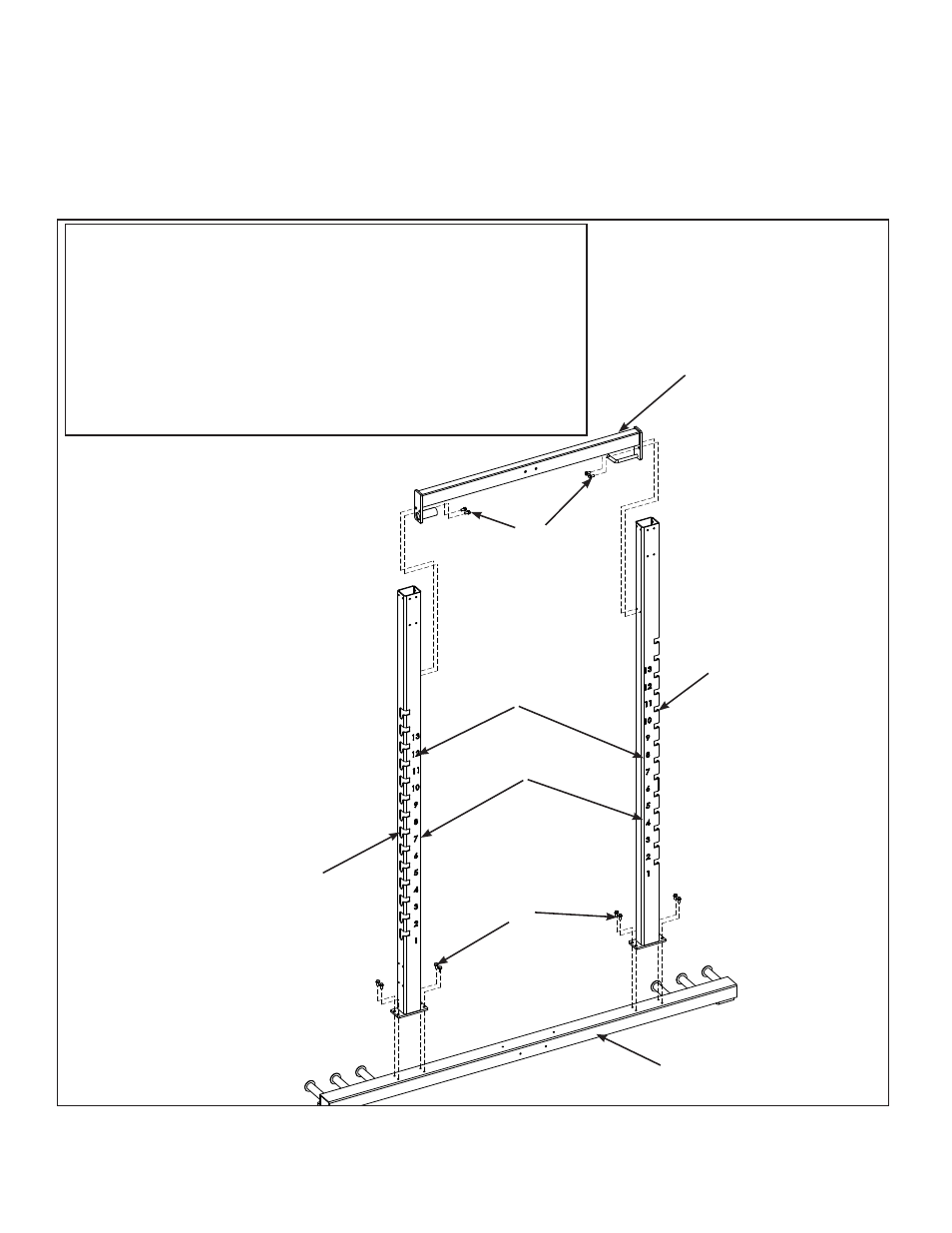

Montez le cadre à l’endroit où il sera utilisé. Reportez-vous aux étapes et au schéma suivants. 4.
Fixez les deux tubes verticaux au tube inférieur. Notez la position des tubes verticaux.
Fixez la traverse latérale.
Fentes
Les nombres
vont à
l’intérieur
A
(4x)
A
(8x)
Vis à tête cylindrique striée à bride HX HD 0,375-16 X A.
0,75 (54), JC701115
Insert noir (16), PP080221 B.
Butée de barre réglage, côté droit (2), 19240-100 C.
Butée de barre réglage, côté gauche (2), 19240-101 D.
Contre-écrou nylon 0,375-16 (8), HN704901 E.
Prise de barre, côté droit (2), 19220-100 F.
Prise de barre, côté gauche (2), 19220-101 G.
HHCS .375-16 x 2.75 (8), HC701232 H.
Traverse latérale
Fentes
Tube vertical
Tube inférieur
