Compuprint 4247-X03 Installation Manuel d'utilisation
Page 29
2.

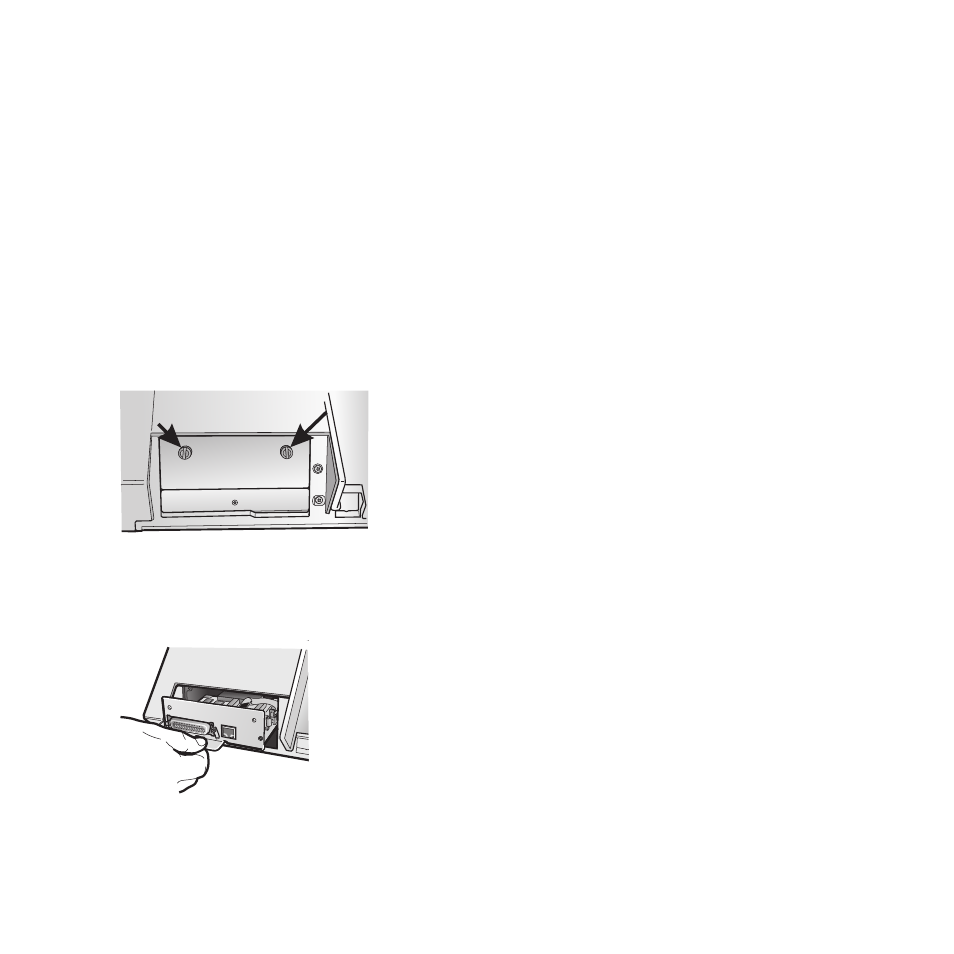

A l’aide du tournevis emballé avec la carte contrôleur, dévissez la semelle
métallique à l’arrière de l’imprimante.
Remarque :
Conservez ces deux vis car vous en aurez besoin pour fixer la
carte contrôleur à l’arrière de l’imprimante. Conservez la
semelle métallique pour la remettre en place dans
l’éventualité d’un retrait de la carte contrôleur.
3.
Sortez la carte contrôleur de son carton d’emballage et de son emballage
de protection conformément aux instructions (voir «Manipulation de la
carte contrôleur», à la page 13).
4.
Alignez les côtés gauche et droit de la carte contrôleur avec les rails de
l’imprimante, puis poussez la carte contrôleur dans son logement.
5.
Introduisez doucement la carte contrôleur jusqu’à ce qu’elle s’emboîte
complètement dans le connecteur interne de l’imprimante. La carte
contrôleur est correctement installée dès lors que sa semelle métallique est
parfaitement alignée avec l’arrière du logement.
HC0I0034
C7Q02035
14
Guide d’installation express
