Care Fitness 461200 - Manuel (Page 7)

Assemblage

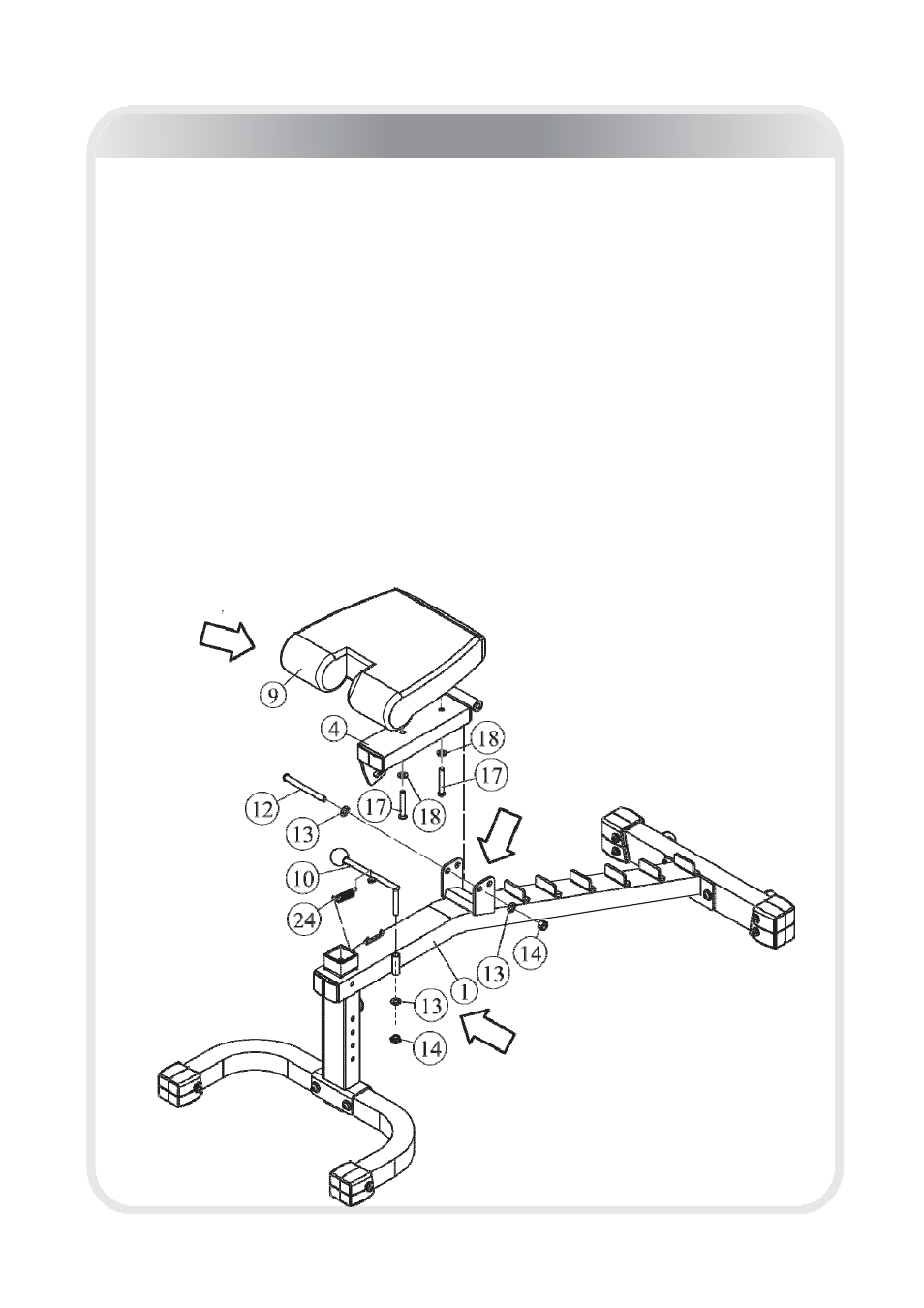

Étape 2
Attacher le siège (nº 9) au support de siège (nº 4) avec :
deux vis d’assemblage à tête ronde M10 * 70 (nº 17) Deux rondelles plates Ø 23 * Ø 11 * 2 (nº 18)
Remarque : Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
Étape 3
Attacher la goupille (nº 10) au cadre principal (nº 1) avec :
Une rondelle plate Ø 13 * Ø 26 * 2 (nº 13) un écrou freiné en nylon M12 (nº 14)
Puis, connecter le ressort (nº 24) entre le cadre principal (nº 1) et la goupille (nº 10).
Remarque : Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
Étape 4
Attacher le support de siège (nº 4) au cadre principal (nº 1) avec :
une vis d’assemblage à tête ronde M12 * 125 (nº 12) deux rondelles plates Ø 13 * Ø 26 * 2 (nº 13)
un écrou freiné en nylon M12 (nº 14)
Le siège peut ensuite être ajusté en tirant la goupille (nº 10) vers l’arrière de l’appareil.
Remarque : Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
ÉTAPE 4
ÉTAPE 2
ÉTAPE 3
