Vers le tracteur – Brinly DK-422LX Dethatcher Kit for STS-426LXH Manuel d'utilisation
Page 5
L-1660-D
17
9
1
7
1
5
7
16
13
1.
Placez le plateau (1) à l’envers. La partie avant du
plateau présentera trois côtés (rebords) tournés
vers le HAUT.
2.
Assemblez les douze dents de câble (7) sur le
dessous du plateau (1) comme illustré à l’aide des
boulons de carrosserie de 5/16 po x 3/4 po (9), des
rondelles spéciales (16 – au-dessus des boucles
en forme de « U » des dents) et des contre-écrous
en nylon de 5/16 po (13).
REMARQUE : le trou central situé sur la rangée
arrière du plateau (1) (quatrième trou à partir de
l’arrière) est destiné au pivot qui sera installé ultéri-
eurement, à l’étape 6.
3.
Avec les dents de câble orientées vers l’AVANT
et PARALLÈLES au rebord avant du plateau (1),
serrez fermement toute la quincaillerie.
4.
Enfoncez et centrez chaque câble de sécurité dans
les deux rangées de dents de câble (7) (à l’intérieur
des ressorts) jusqu’aux côtés opposés.
5.
Avec une pince, pliez les deux extrémités de
chaque câble de sécurité (5) comme illustré dans
la fi gure 2.
REMARQUE : les câbles de sécurité relient en-
semble toutes les dents de câble en cas de rupture
ou de cassure de l’une d’entre elles. Un câble de
sécurité doit être installé dans les deux rangées de
dents comme illustré.
6.
Fixez le pivot (8 – patte courte sur le plateau
comme illustré, patte longue orientée vers le côté
gauche) dans le trou central situé à l’arrière du
plateau (1)
7.
Fixez l’ensemble à l’aide d’un boulon de carrosse-
rie de 5/16 po x 3/4 po (9) et d’un contre-écrou de
5/16 po (13). Serrez fermement.
8.
Fixez la poignée de levage (6) sur la surface extéri-
eure du pivot (8) à l’aide d’un boulon de carrosserie
de 5/16 po x 1 po (10), d’une rondelle plate de 8
mm (5/16 po) (12 – entre le pivot et la poignée de
levage) et d’un contre-écrou en nylon de 8 mm 5/16
po (13). Serrez jusqu’à ce que la poignée de levage
puisse à peine se déplacer.
9.
Faites glisser la tige plate (14) sur l’extrémité de la
poignée de levage.
Utilisez les sacs d’outils « A » et
« B »
ASSEMBLAGE DE CADRE AVANT ET
DE LEVAGE

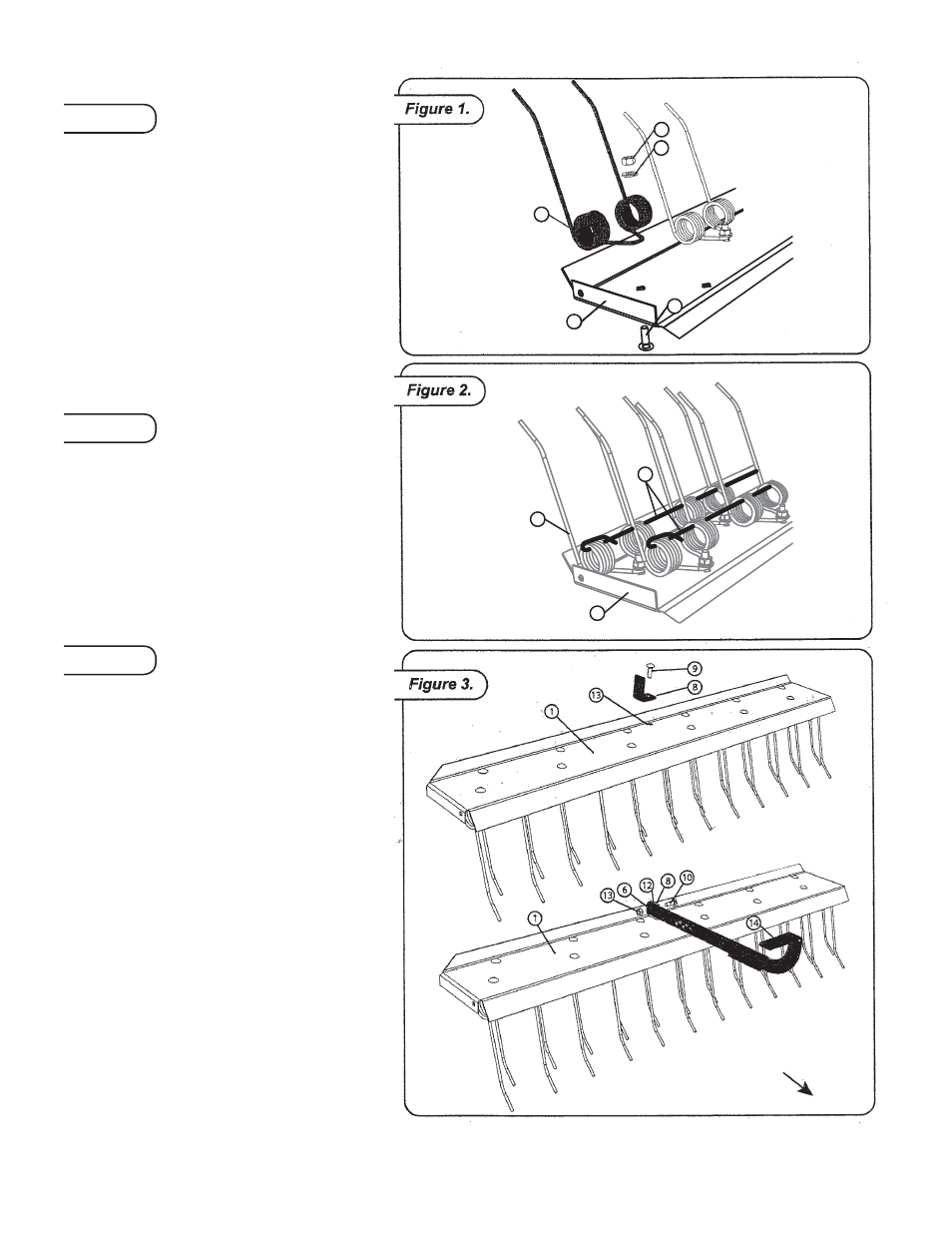

Figure 1
Figure 2
Figure 3
Vers le tracteur
