1008565FR-B 5.
ASSEMBLAGE
================================================================================================
REMARQUE : les dents et
câbles de sécurité
ne sont pas illustrés
17
17
19
17
27
19
19
7 25
8
1
13
24
14
16
19
20
16
16
19 17
20
16
17 19

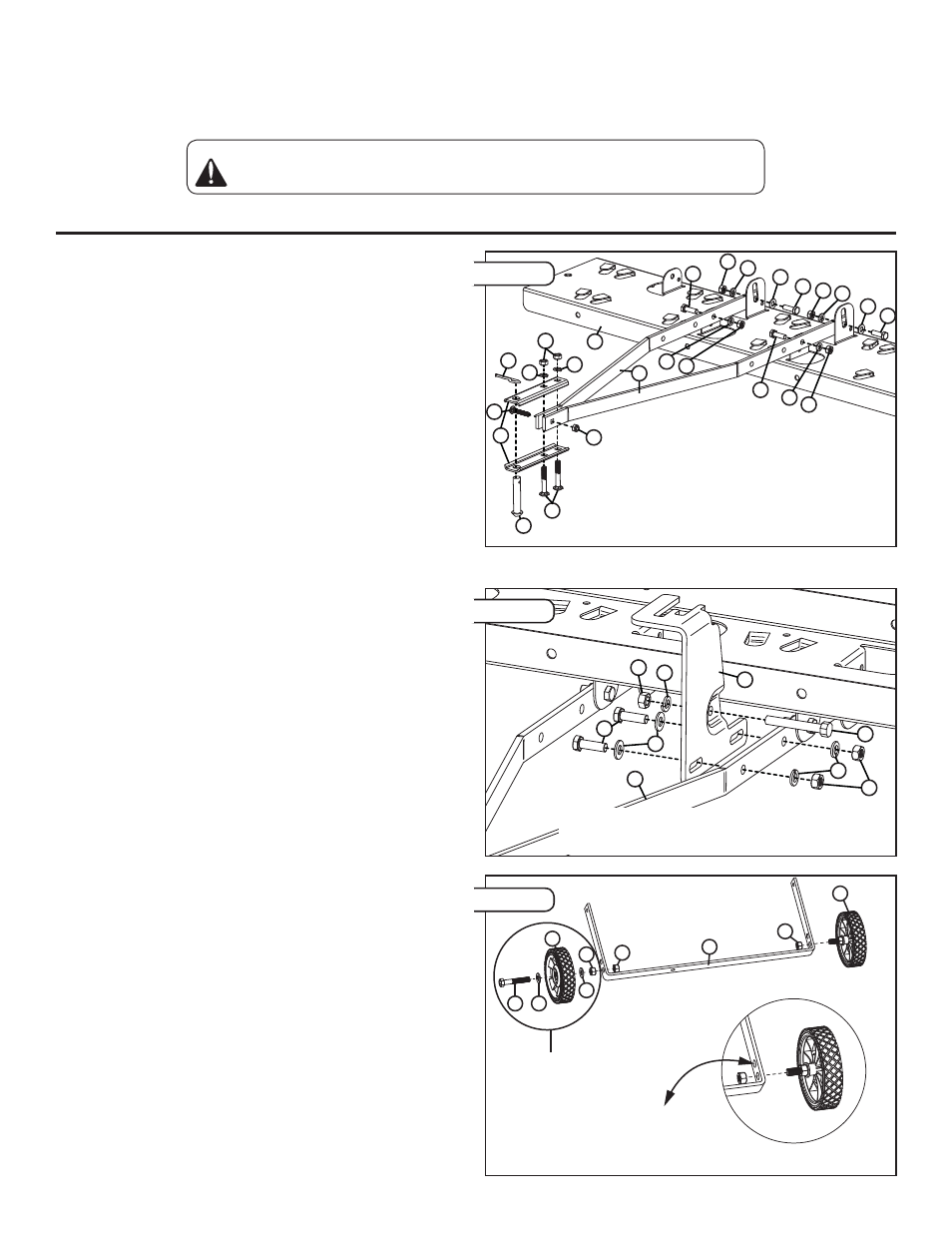

Figure 1
Le présent manuel fait référence aux tableaux du sachet de quincaillerie fournie avec votre déchaumeuse. Les pièces de quincaillerie du tableau 1A doivent être
employées avec l’étape d’assemblage 1A, ceux du tableau 1B, avec l’étape d’assemblage 1B, et ainsi de suite.
2A) À l’aide des pièces de quincaillerie du tableau 2A, fi xez la plaque de
blocage (2) à la barre de remorquage (1), comme illustré dans la fi gure 2.
Dans cette étape, ne serrez pas complètement les pièces d’assemblage
afi n de pouvoir régler la hauteur des dents plus tard.
REMARQUE : pour garantir la sécurité et le bon fonctionnement de la
déchaumeuse, il est important d’assembler la barre de remorquage, le
plateau et les pièces de quincaillerie comme illustré dans la fi gure 1.
2B) Assemblez les pièces du tableau 2B sur la plaque de blocage comme
illustré dans la fi gure 2. Serrez fermement.
17
12
19
20
16
19
17
1
2
REMARQUE : les dents et câbles de
sécurité ne sont pas illustrés
3A) Prémontez les roues (29) en utilisant les pièces de quincaillerie du tableau
3A, comme illustré dans la fi gure 3. Serrez complètement les écrous sur les
roues.
REMARQUE : vous constaterez que l’écrou (18) est assemblé sur le
côté excentré du moyeu de la roue.
3B) Fixez les roues prémontées au support de roue (4) en utilisant les pièces
de quincaillerie du tableau 3B.
REMARQUE : utilisez les trous communs situés du côté gauche et du
côté droit du support de roue.
REMARQUE : pour les
hauteurs d’attelage
supérieures à 28 cm (11
po), servez-vous du trou
supérieur des supports de
roue (4).
15 21
29
21
18 18
18
29
4
Prémontage
1A) À l’aide des pièces de quincaillerie du tableau 1A, assemblez les deux
barres de remorquage (1) sur le plateau (8), comme illustré dans la fi gure
1. Dans cette étape, ne serrez pas complètement les pièces d’assemblage
afi n de pouvoir régler la hauteur des dents plus tard.
REMARQUE : pour garantir la sécurité et le bon fonctionnement de la
déchaumeuse, il est important d’assembler la barre de remorquage, le
plateau et les pièces de quincaillerie comme illustré dans la fi gure 1.
1B) À l’aide des pièces de quincaillerie du tableau 1B, fi xez la manille (7) aux
barres de remorquage, comme illustré dans la fi gure 1. Assemblez toutes
pièces de quincaillerie à la main en serrant bien.
Tout en tenant les deux boulons de carrosserie de 5/16 po (13) dans les
trous carrés de la manille, serrez le boulon de carrosserie de 1/4 po (14) et
le contre-écrou en nylon (25).
Serrez l’écrou de 5/16 po (17) dans le boulon de carrosserie de 5/16
po (13). Assemblez la goupille d’attelage (24) à la goupille en épingle à
cheveux (27) à travers la manille.
1C) Retournez la déchaumeuse de sorte qu’elle soit placée sur les pointes des
dents et la partie avant des barres de remorquage.
MISE EN GARDE : Évitez les blessures! Faites attention lors de la manipulation de
l’assemblage partiel du plateau et des dents. Les pointes des dents sont acérées et
peuvent causer des blessures.
Retirez soigneusement l’assemblage partiel du plateau et des dents du carton et posez ces objets à plat sur la surface de travail en veillant à ce que les pointes
soient dirigées vers le haut.
Figure 2
Figure 3
